SHT11温湿度传感器贴片封装结构

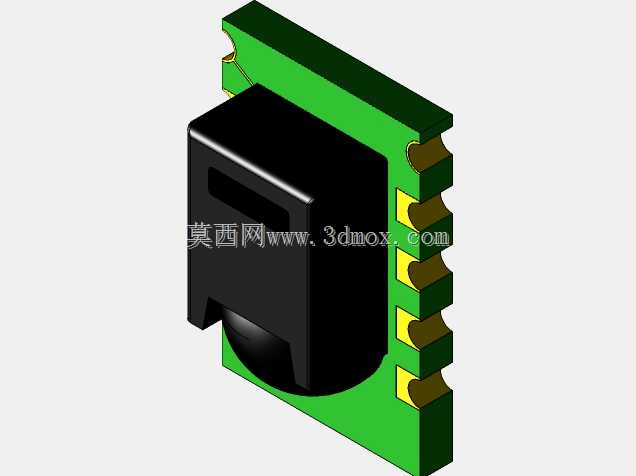

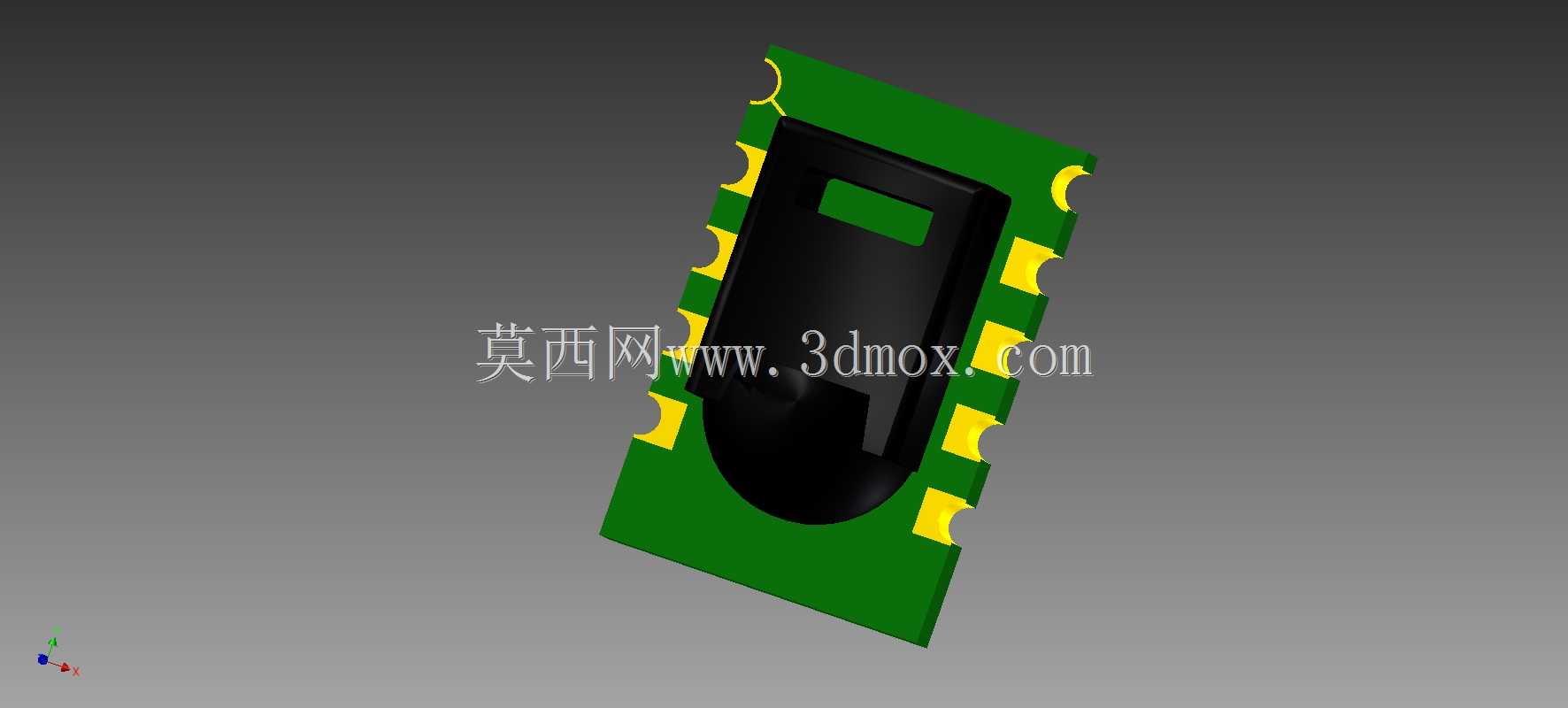

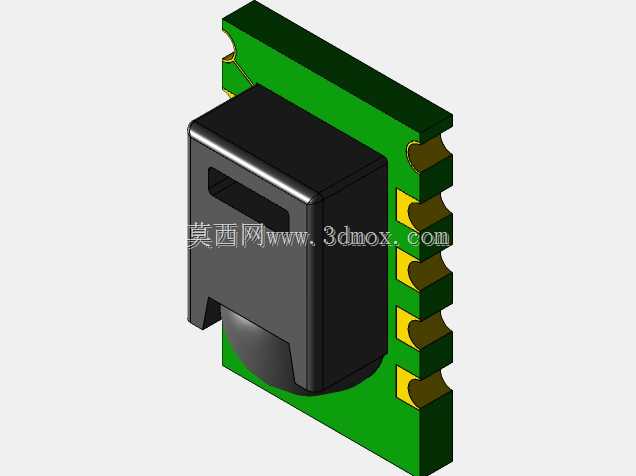

　　在工业现场环境监测、消费电子温湿度管控、仓储环境参数采集、农业大棚环境调控这类场景里，贴片式温湿度传感器的选型与结构适配，直接决定了整套检测系统的安装效率与长期运行稳定性，SHT11作为经典的数字输出温湿度传感元件，其封装结构的三维建模还原，能给PCB布局、结构件避让、生产贴片工艺校验提供最直接的参考依据。做这类元件的三维建模时，首先要锚定实际量产元件的安装边界，这款传感器采用标准SMD贴片封装，本体基底为绿色FR4级印制板基材，边缘设置半金属化的邮票孔焊盘，焊盘沿元件长边两侧对称排布，建模时需要严格对齐焊盘的中心间距与焊盘外露尺寸，确保后续导入PCB设计软件时，能和封装库的焊盘坐标完全匹配，避免出现贴片时的偏移、虚焊问题。

　　元件核心的传感功能区覆盖黑色保护性塑壳，塑壳顶部预留专门的感湿透气窗口，窗口位置的尺寸精度直接关系到气流与湿敏元件的接触效率，建模时不能随意改动窗口的开孔大小与位置，否则会和实际元件的气流路径产生偏差，导致后续做结构仿真时出现参数误差。从实际使用的角度看，这款传感器的功能集成度很高，内部同时搭载了电容式聚合物体湿敏元件与带隙式测温元件，配合内置的校准系数存储单元，能直接输出校准后的数字温湿度信号，不需要外围再搭建信号调理电路，所以在结构设计时，只需要考虑元件周边的气流流通空间，不需要预留额外的信号板安装位置，这也是贴片式集成传感器相比分立式传感组件的核心优势。建模过程中要特别注意元件的高度方向尺寸，

　　塑壳最高点距离PCB安装面的高度要严格按照实物公差取中间值，因为在很多紧凑型消费电子设计里，传感器上方会设置防尘透气膜或者结构壳体的开孔，高度尺寸的偏差会导致装配时出现干涉，要么压坏传感元件，要么透气间隙被遮挡影响检测精度。另外，元件基底边缘的定位缺口设计，建模时也要完整还原，这个缺口是SMT贴片时的视觉定位标识，生产线上的贴片机通过识别这个缺口来判断元件的贴装方向，如果建模时遗漏了这个结构，后续做生产工艺仿真时就无法校验贴片程序的方向正确性，很容易出现元件贴反的批量生产事故。从结构设计的思路来说，这类传感元件的建模不需要做过度的细节简化，尤其是焊盘的金属化半孔结构、塑壳表面的脱模斜度、感湿窗口的内部凹陷深度，

　　这些细节都会影响后续结构干涉检查、热仿真分析的结果准确性。比如在做整机热设计的时候，传感器周边的发热元件会通过热辐射影响测温精度，准确的三维模型能帮助工程师快速核算传感器与周边功率元件的安全距离，确定是否需要增加隔热挡墙或者调整元件布局位置。在仓储环境监测设备的设计里，这类传感器通常会安装在设备壳体的透气栅格后方，建模时还原准确的外形尺寸，就能直接在装配环境里校验透气栅格和传感器感湿窗口的对正度，避免因为结构遮挡导致湿敏元件接触不到外部环境气流，出现湿度检测值偏低的问题。还有在手持检测设备的设计中，设备内部空间非常紧凑，传感器的安装位置既要避开电池、主控芯片这类发热源，又要尽量靠近设备外壳的透气孔，准确的三维模型能让工程师在布局阶段就完成空间校核，不需要等到打样阶段才发现干涉问题，大幅缩短研发迭代周期。实际建模时还要注意，元件塑壳和基底的结合位置存在微小的溢胶台阶，这个细节虽然不影响安装，但在做高精度的装配间隙分析时，这个台阶的尺寸会决定周边密封泡棉的压缩量设计，如果忽略这个细节，密封泡棉的压缩量设计过大，就会挤压塑壳导致传感窗口变形，影响检测性能。另外，焊盘的厚度也要按照实际PCB焊盘的铜厚加镀层厚度来设置，在做焊点可靠性仿真的时候，焊盘的厚度尺寸会直接影响焊点应力分布的计算结果，对于需要通过高低温循环、振动冲击测试的工业级设备来说，这类细节的准确性直接关系到后续可靠性验证的通过率。
