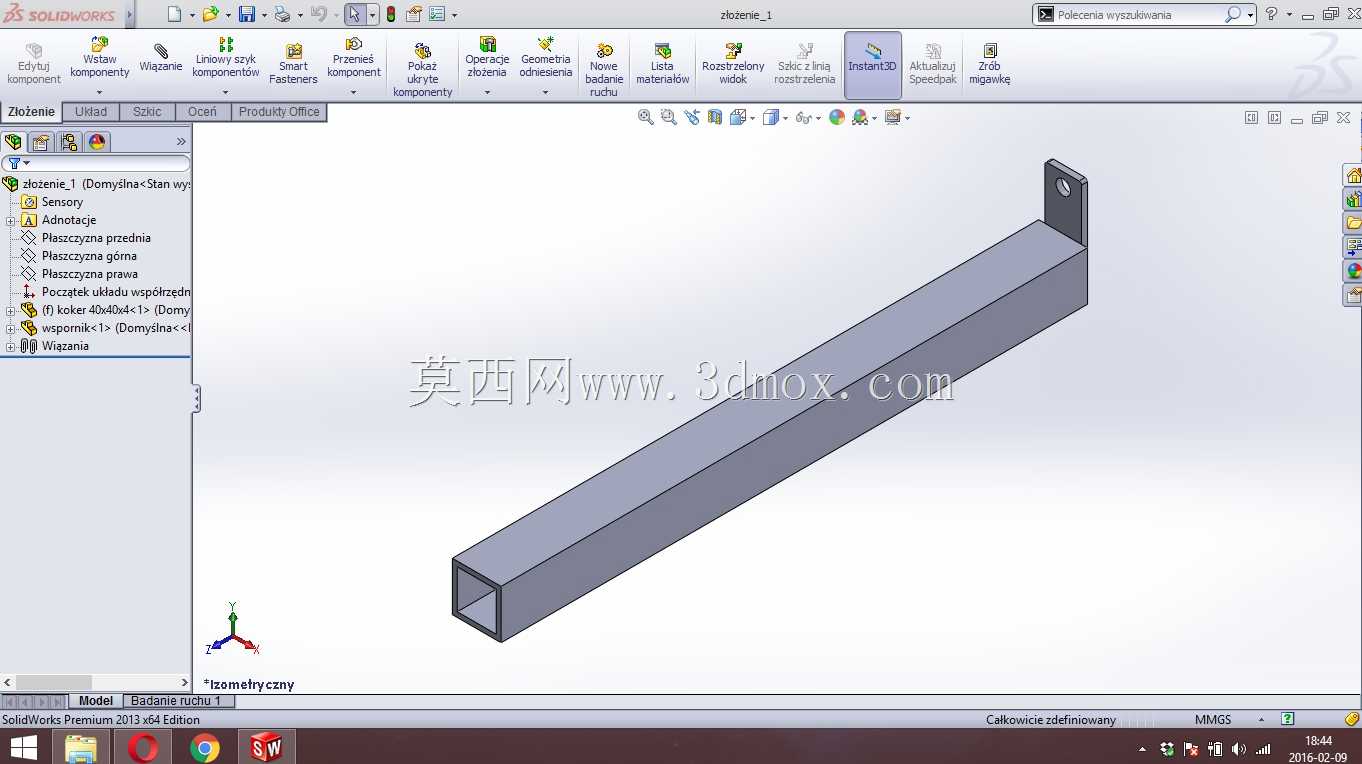

方管端部带安装立板的中框支撑构件

　　在各类非标机架组装、轻型输送线侧边防护、小型设备外框搭建的场景里，这类带端部安装立板的方管支撑件是很常见的结构连接件，日常做设备改型、框架补装的时候经常会用到。不同于普通的等径直通方管，这个构件在方管主体的一端焊接了一块垂直于管身轴线的安装立板，立板上预留了安装孔位，不需要现场再做裁切焊接，直接通过螺栓就能把支撑件固定在设备的立面安装基准上，另一端的方管截面可以直接对接同规格的方管型材，或者承托平面台板、防护栏板这类需要水平支撑的部件。做这个结构的三维建模时，首先要确认适配的方管规格，常规做小型设备框架常用的是2020、3030、40*40这几个规格的矩管，管身长度要根据实际安装的跨距来定，要考虑支撑的载荷情况，

　　如果跨距超过800mm就要核算方管的壁厚，避免承重后出现下挠变形。端部的立板设计要注意和方管端面的贴合度，建模时要保证立板的内侧面和方管端面完全共面，焊接坡口的预留要根据工厂的焊接工艺来调整，如果是采用二氧化碳气体保护焊，立板边缘要留出1-2mm的焊接收缩余量，避免焊接后立板出现角度偏移，导致安装时孔位对不上基准面。立板上的安装孔位要和常用的设备安装螺栓规格匹配，比如M6、M8的内六角螺栓对应的过孔要留0.5-1mm的间隙，孔位的中心距要避开方管的管壁位置，防止螺栓拧紧时尾部顶到方管内壁，造成安装不到位。实际应用的时候，这个构件主要用在设备中框层的侧边支撑，比如小型自动化设备的中部电气安装层，

　　需要把电气安装板架在距离地面一定高度的位置，就可以用四个这类支撑件，把立板固定在设备底部框架的立柱上，方管部分水平伸出，搭成一个水平的支撑框架，上面再铺绝缘安装板固定电气元件。还有在轻型皮带线的侧边做护栏支架的时候，也可以用这个构件，把立板固定在皮带线的铝型材侧边上，方管顺着输送方向垂直伸出，上面安装护栏杆，就能挡住输送过程中偏移的工件，避免工件从线体侧边掉落。建模的时候还要注意安装边界的校核，立板的厚度不能太薄，一般用3-5mm的钢板就足够，太薄的话螺栓拧紧时容易出现板面变形，导致支撑的水平度不够；立板的宽度要比方管的截面宽度宽出5-10mm，留出足够的焊接位置，也能让安装时的受力面更大，

　　不会因为局部压强过大压坏安装基准面的型材表面。另外方管的端部如果是用来对接其他型材，要提前在建模时考虑对接的定位结构，比如要不要在方管内壁预留定位销孔，或者在端面加工出定位止口，方便现场组装时快速对齐，减少现场配做的工作量。做结构校核的时候，要重点验算立板和方管连接位置的焊缝强度，当支撑件承受垂直向下的载荷时，焊缝位置承受的是弯矩作用，要根据实际承载的重量核算焊缝的焊脚高度，一般轻型承载的话焊脚高度3mm就足够，如果承载超过50kg就要适当加大焊脚，或者在方管和立板的连接位置增加三角加强筋，提升连接位置的抗扭、抗弯能力。这类支撑件因为结构简单，加工难度低，在很多通用设备的框架结构里都能通用，建模时把方管长度、立板孔位做成参数化的特征，后续遇到不同安装需求的时候，只需要修改对应的参数就能快速生成适配的模型，不需要重新从零开始绘制，能大幅提升结构设计的效率。还要注意的是，立板上的安装孔如果是长圆孔的话，建模时要预留安装调节余量，方便现场安装时调整支撑件的上下位置，抵消框架加工时的尺寸误差，避免因为加工累积误差导致支撑件装不上的问题。
