工业设备配套中段支撑连接构件

　　在各类工业输送设备、长行程线性运动模组以及框架式自动化生产线的搭建过程中，中段支撑构件是容易被忽略但直接影响设备运行稳定性的核心配件，本次呈现的这套中段支撑结构，就是针对长跨度型材安装场景设计的配套支撑组件。很多现场调试的结构工程师都遇到过这类问题：当单根线性导轨或者输送梁的安装跨度超过1.2米时，仅靠两端的固定座锁紧，梁体中部会因为自身重力、负载运行时的交变冲击力产生肉眼可见的下挠变形，轻则导致运动部件运行卡顿、定位精度漂移，长期运行还会在梁体应力集中位置产生金属疲劳裂纹，直接缩短整套设备的无故障运行周期。这套中段支撑的设计逻辑，就是从分散梁体受力、约束径向变形的核心需求出发，没有采用市面上常见的一体式全包覆支撑结构，

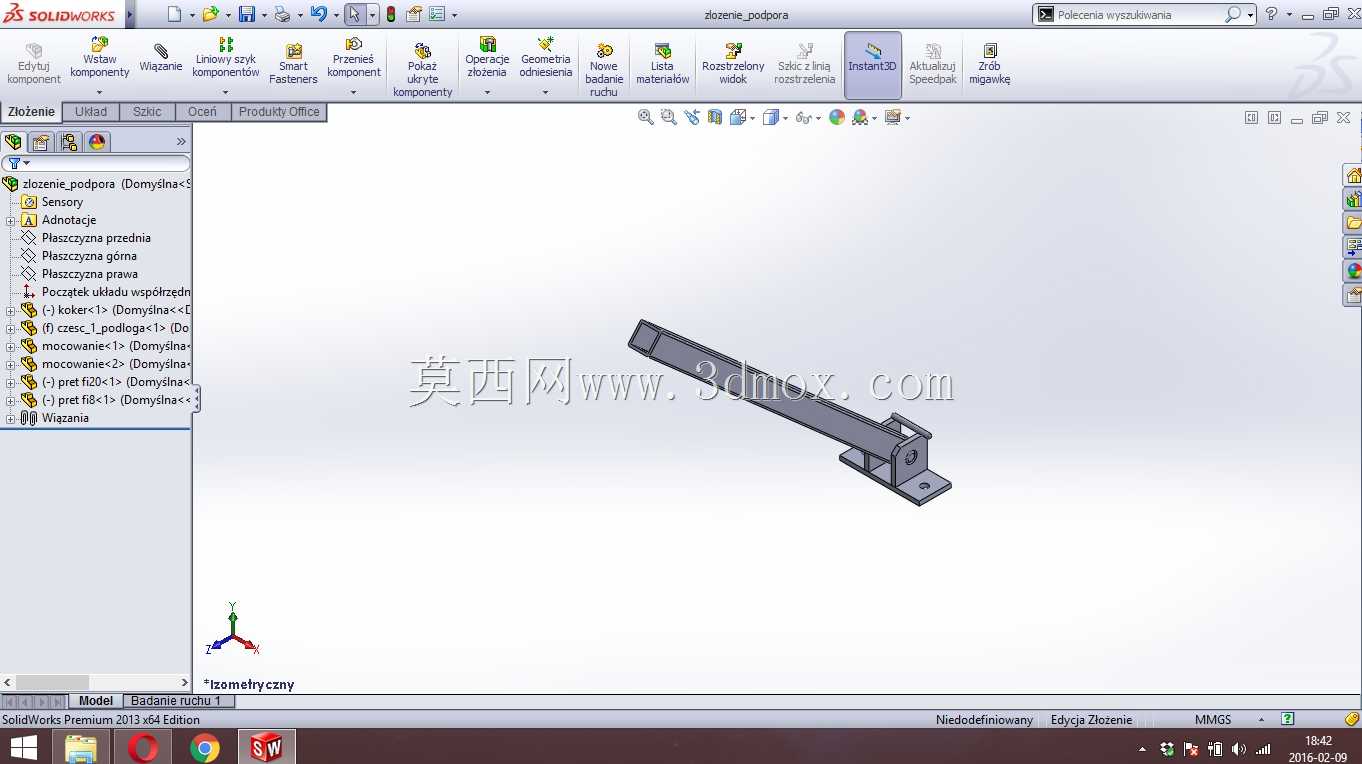

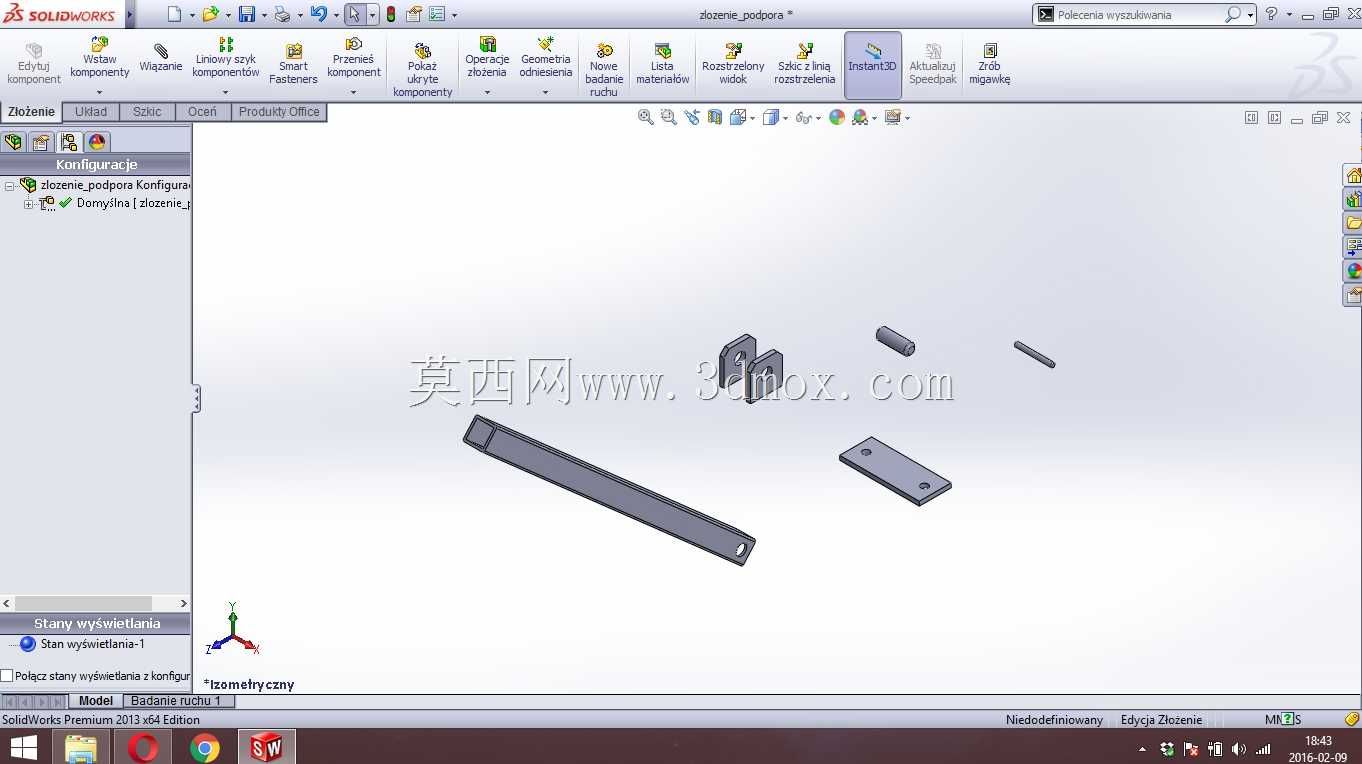

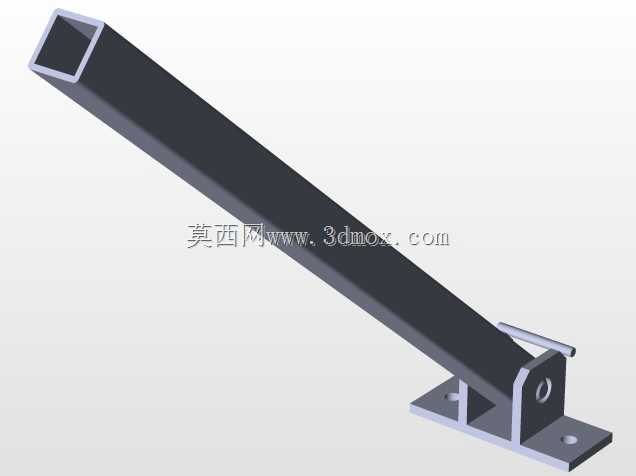

　　而是拆分成了长条形主支撑座、两个小型定位压块、圆柱定位销以及配套锁紧垫片几个独立零件，这样的拆分设计首先解决了长支撑件加工时的形变问题——如果做一体式长支撑，毛坯下料后的铣削加工过程中，因为切削应力释放很容易出现平面度超差，安装后反而会顶起梁体造成额外的安装应力，拆分后的零件单块尺寸更小，装夹加工时的形位公差更容易控制，主支撑座的安装基准面平面度可以轻松控制在0.02mm以内，完全满足高精度线性模组的安装要求。从安装边界来看，主支撑座的长度适配常规40系列、45系列工业铝型材的安装槽间距，底座上的两个长圆形安装孔预留了±5mm的位置调节余量，现场安装时不需要在型材上做高精度的预打孔，只需要大致定位后将支撑座滑入型材槽内，

　　调整到梁体下挠最大的位置再锁紧螺栓即可，大幅降低了现场装配的对位难度。两个小型定位压块的作用是卡在梁体的侧部安装槽内，避免支撑座仅靠底部螺栓锁紧时，受到梁体热胀冷缩的轴向力产生偏移，压块上的沉头孔设计可以让锁紧螺栓的头部完全埋入零件表面，不会突出干涉梁体上运动部件的通行路径。圆柱定位销的设计是为了保证支撑座与梁体安装时的同轴度，现场装配时先将定位销压入梁体对应的定位孔内，再将支撑座的销孔对准销子推入，就能快速完成支撑位置的精准定位，不需要反复打表调整支撑的前后位置，能节省至少三分之一的现场装配时间。从实际应用场景来看，这套支撑构件不仅可以用在皮带输送机的中部托举位置，也能适配线性导轨的中段辅助支撑、长行程丝杠的径向约束支撑，

　　甚至在大型设备的走线槽安装、防护栏框架的中段加固场景下都能通用。设计时特意将所有零件的棱角都做了R1.5的倒角处理，避免装配工人操作时被锋利的飞边划伤，所有配合面都预留了0.1mm的间隙公差，即便是零件表面做了喷塑或者氧化处理，也不会出现装配卡滞的问题。主支撑座的截面做了等强度设计，在受力最大的中部位置加厚了2mm的加强筋，两端位置则适当减薄，在保证整体支撑刚性满足15kg中部负载下挠度不超过0.05mm的前提下，尽可能减轻了零件自身重量，也减少了加工时的材料损耗。很多工程师在做这类支撑设计时容易陷入“越厚重刚性越好”的误区，实际上如果支撑件自身过重，反而会增加整个梁体的静负载，这套结构通过有限元受力仿真反复优化了截面形状，用最少的材料用量达到了需要的刚性要求，实际测试下来，在2米跨度的铝型材梁体中部安装一个该支撑，梁体的整体刚性可以提升60%以上，运动部件运行到中部位置时的振动幅值可以降低70%，完全满足中高速自动化设备的运行精度要求。
