细长型滚针轴承三维结构设计

　　在空间受限的重载传动场景里，常规球轴承或圆柱滚子轴承往往受限于径向安装尺寸，无法满足紧凑布局下的承载需求，这类细长型滚针轴承正是针对这类工况开发的支承部件。从实际应用场景来看，这类滚针轴承常被布置在汽车变速箱的换挡机构、纺织机械的导纱辊支承端、小型伺服电机的输出端支承、办公自动化设备的走纸辊轴系，以及部分便携式电动工具的传动链路中，这些场景的共同特点是径向安装空间被严格限制，同时轴系需要承受持续的径向载荷，部分工况还伴随小幅的轴向窜动余量需求。

　　从功能特性上看，这类滚针轴承依靠细长圆柱滚子作为滚动体，相比同内径的球轴承，滚动体与滚道的线接触形式能提供更高的径向承载能力，相同承载能力下，滚针轴承的径向截面尺寸远小于其他类型滚动轴承，能有效压缩轴系的整体径向尺寸，让设备整体结构更紧凑。不同于带保持架的重载滚针轴承，这类细长结构的滚针轴承在设计时会重点考虑滚针的歪斜约束，避免高速运转时滚针出现偏磨导致的早期失效，滚针的母线通常会做微量的修形处理，消除滚针两端的应力集中，避免长期受载后滚道边缘出现压痕剥落。

　　设计这类滚针轴承时，首先要匹配安装轴的加工精度，通常作为滚道的轴颈表面硬度需要达到HRC60以上，表面粗糙度控制在Ra0.2以内，才能保证滚针运转时的接触疲劳寿命。轴承外圈的壁厚设计需要兼顾刚性与装配需求，过薄的外圈在压入安装座孔时容易出现变形，导致滚道圆度超差，引发运转卡滞、温升过高的问题；过厚的外圈则会占用宝贵的径向空间，失去滚针轴承的紧凑优势。滚针的直径公差分组是设计中的关键环节，同一组轴承内的滚针直径差需要控制在微米级，避免载荷集中在个别滚针上，造成局部过载失效。

　　从安装边界来看，这类细长滚针轴承的轴向定位通常依靠轴肩与座孔的挡边实现，安装时需要保证轴肩与座孔挡边的垂直度，避免轴承安装后出现倾斜，导致滚针承受附加的轴向力矩。轴承的轴向预留间隙需要根据工作温升计算确定，避免高温下轴系热伸长导致轴承被轴向顶死，出现抱死故障。在润滑设计上，这类轴承通常采用脂润滑形式，装配时填充的润滑脂需要满足工作温度范围要求，注脂量控制在轴承内部空腔的三分之一到二分之一，过多的润滑脂会导致运转时搅拌温升过高，反而加速润滑脂变质失效。

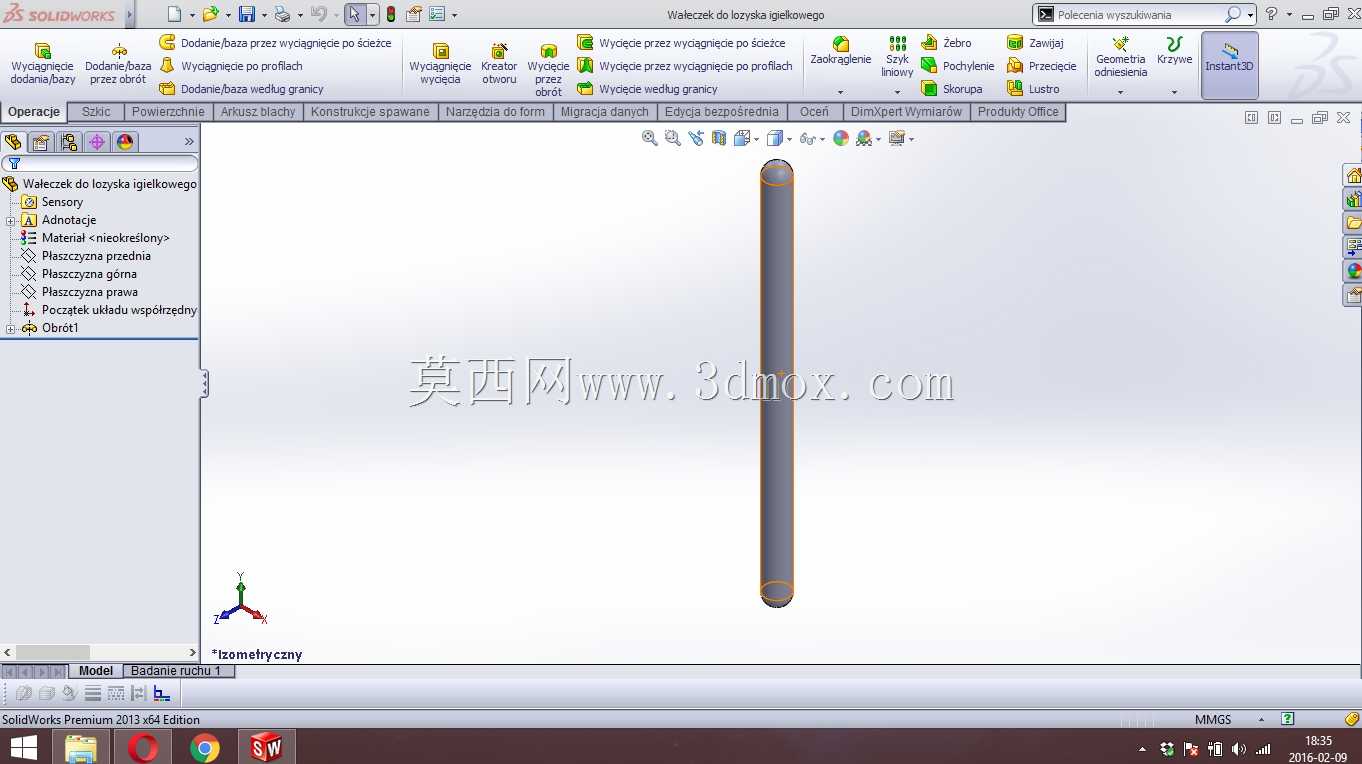

　　在实际选型匹配时，需要核算轴系的额定动载荷与静载荷，结合设备的设计寿命计算所需的轴承额定载荷值，不能仅凭安装尺寸盲目选型。对于存在冲击载荷的工况，需要适当提升轴承的载荷裕度，同时在装配时保证滚针的排列顺畅，避免滚针出现卡滞、歪斜的情况。这类滚针轴承的三维建模过程中，需要准确还原滚针的修形轮廓、滚道的曲率参数，以及各零件之间的配合间隙，才能在后续的虚拟装配、运动仿真中准确模拟轴承的实际运转状态，为后续的轴系刚度校核、寿命计算提供准确的模型基础。建模时还要注意还原轴承的倒角、退刀槽等工艺结构，这些细节虽然不直接影响承载性能，但会直接影响后续加工工艺的合理性，避免设计出无法实际加工生产的结构。
