德驰5PAS重型B型TE连接连接器结构

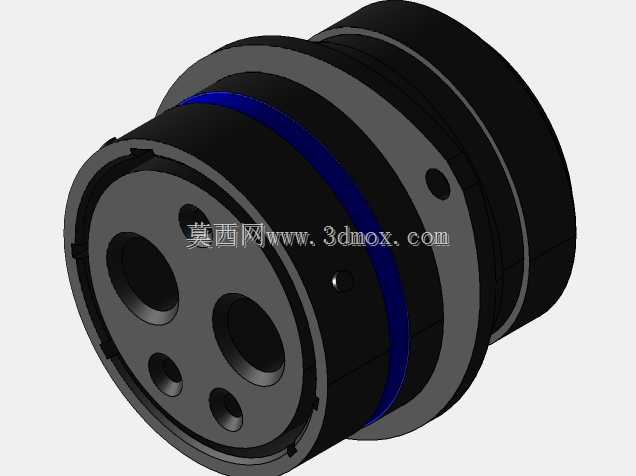

　　在商用车底盘布线、改装赛车电气系统、重型工程机械电控回路这类高振动、大温差、多油污的工况里，接插件的可靠性直接决定整套电气系统的稳定性，这款带TE连接结构的B型德驰5P重型连接器，就是针对这类严苛场景开发的连接部件。从实际选型适配的角度看，这类多芯圆形连接器的核心优势在于插合后的密封冗余与抗外力拉扯能力，不同于普通民用接插件的薄壁卡扣结构，这款重型系列的壳体采用加厚的工程塑料基材，壳体中段设置的蓝色密封胶圈，在插合到位后会被挤压在公母头的配合止口位置，形成连续的环形密封面，能够阻挡泥水、油污、粉尘进入插芯接触区域，即使在高压水枪冲洗底盘、长期在泥泞场地作业的场景下，也不会出现接插件内部进水短路的问题。

　　从结构设计的逻辑来看，这款连接器的插合定位采用了不对称的防呆结构，端面的多个插孔排布没有采用中心对称设计，现场装配时不需要反复核对对位，只要对准防呆缺口推入就能完成插合，配合壳体外侧的卡扣锁止结构，插合到位后会发出清晰的卡扣到位声响，即使在布线空间狭窄、视线受阻的车架内侧位置，操作人员也能通过手感判断连接是否到位，避免虚接导致的信号中断或者接触电阻过大发热的问题。插芯部分的接触件采用了冠簧结构，相比普通的片式接触件，冠簧的多点接触特性能够在振动工况下始终保持稳定的接触压力，即使设备长期在高频振动的环境下运行，接触电阻的波动也能控制在极小范围内，不会因为接触件瞬断导致电控系统报故障码。

　　从安装边界的尺寸来看，这款圆形连接器的壳体外径适配常用的重型线束波纹管规格，尾部可以直接和标准规格的线束防护波纹管对接，不需要额外定制转接头，布线时可以顺着车架的原有线束走向布置，不需要为了适配接插件额外调整线束固定点的位置。壳体上预留的多个安装定位孔，既可以用扎带穿过孔位将接插件固定在车架的预留安装点上，也可以搭配专用的固定支架实现刚性固定，避免车辆行驶过程中接插件随线束晃动拉扯线芯。端面的五个插芯孔径做了差异化区分，其中大电流回路的插芯直径更大，能够承载大负载回路的电流通过，小直径的插芯对应信号传输回路，不同线径的线芯匹配对应的接触件压接规格，压接后线芯和接触件的拉脱力满足重型车辆的线束测试标准，不会因为长期拉扯出现线芯从接触件中脱出的问题。

　　在实际的设备维护场景中，这类重型连接器的拆卸也不需要专用工具，只需要按压壳体外侧的锁止卡扣就能直接拔开，检修线路时不需要破坏线束的原有防护结构，检修完成后重新插合就能恢复密封性能，相比需要拧动螺纹锁紧的圆形航空插头，在空间局促的车辆底盘位置操作效率要高很多。壳体外侧的多道环形加强筋，既提升了壳体整体的抗挤压能力，即使被飞石磕碰或者被工具意外砸到，也不会出现壳体开裂导致密封失效的问题，同时加强筋形成的凹凸结构也增加了插拔时的手部摩擦力，戴沾有油污的劳保手套操作时也不会出现打滑的情况。针对赛车改装场景的特殊需求，这款连接器的耐温范围覆盖了赛车引擎舱的高温工况，即使靠近排气侧的布线位置，长期高温环境下壳体也不会出现软化变形、密封胶圈老化失效的问题，同时接插件的整体重量控制在较低水平，不会给赛车增加不必要的簧下质量或者布线重量，符合赛车改装的轻量化需求。
