薄壁轴承用篮式滚针保持架结构设计

　　在精密传动、轻量化回转支撑的应用场景中，常规滚针轴承的保持架往往受限于径向安装空间，无法同时兼顾滚针的限位稳定性与结构壁厚控制，篮式滚针保持架正是为适配薄壁类滚针轴承的特殊安装边界开发的核心配件。这类保持架主要应用在径向安装尺寸被严格限制的工况中，比如小型伺服电机输出端支撑、精密仪器回转机构、汽车轻量化转向系统的铰接点位、航空航天机载设备的小空间传动节点，这类场景普遍要求轴承在极小的径向截面下承受较高的径向载荷，同时要保证回转过程中滚针不会出现偏斜、卡滞、窜动的问题。

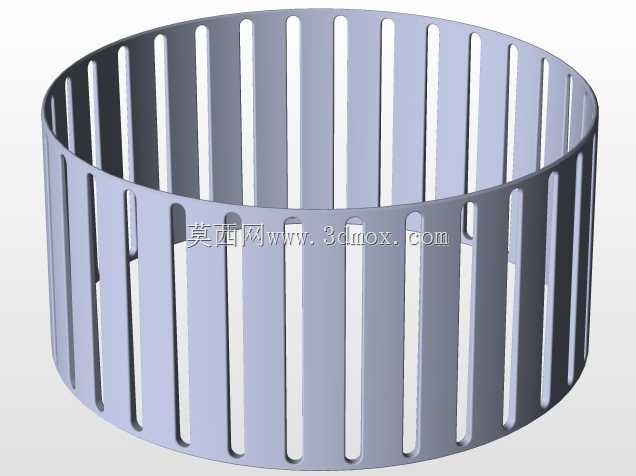

　　从实际功能来看，这款篮式滚针保持架的核心作用是对周向排布的每一根滚针进行独立分隔与导向，避免滚针之间直接接触产生滑动摩擦与磨损，同时约束滚针在轴承运转过程中的轴向与径向窜动量，保证所有滚针在滚道内均匀受载，不会出现局部载荷集中导致的滚针倾斜、滚道点蚀问题。不同于传统的冲压M型保持架或者实体铜保持架，篮式结构的周向隔条采用等间距的竖向排布设计，整体呈两端开口的筒状形态，隔条之间的槽位刚好容纳单根滚针，槽位的侧壁与滚针的圆柱面保持微小的配合间隙，既可以给滚针的自转留出足够空间，又能限制滚针沿周向的位移，避免相邻滚针发生碰撞摩擦。

　　在设计思路上，这款保持架首先要匹配对应薄壁轴承的内外滚道尺寸，保持架的外径要小于轴承外圈的滚道内径，内径要大于轴承内圈的滚道外径，保证运转过程中保持架不会与内外滚道发生剐蹭；其次周向的槽位数量要完全匹配轴承的滚针装填数量，槽位的宽度要略大于滚针直径，深度要控制在滚针直径的1/4到1/3之间，既要保证对滚针的包裹限位能力，又不能因为槽位过深导致保持架的结构强度不足，或者占用过多的径向空间。另外保持架两端的挡边结构做了收窄处理，没有额外的翻边凸起，这是为了适配薄壁轴承窄小的轴向安装空间，避免保持架与轴承的密封件或者相邻的安装端面发生干涉，同时两端挡边的厚度经过反复校核，能够承受滚针在高速回转时产生的轴向冲击力，不会出现挡边变形断裂的问题。

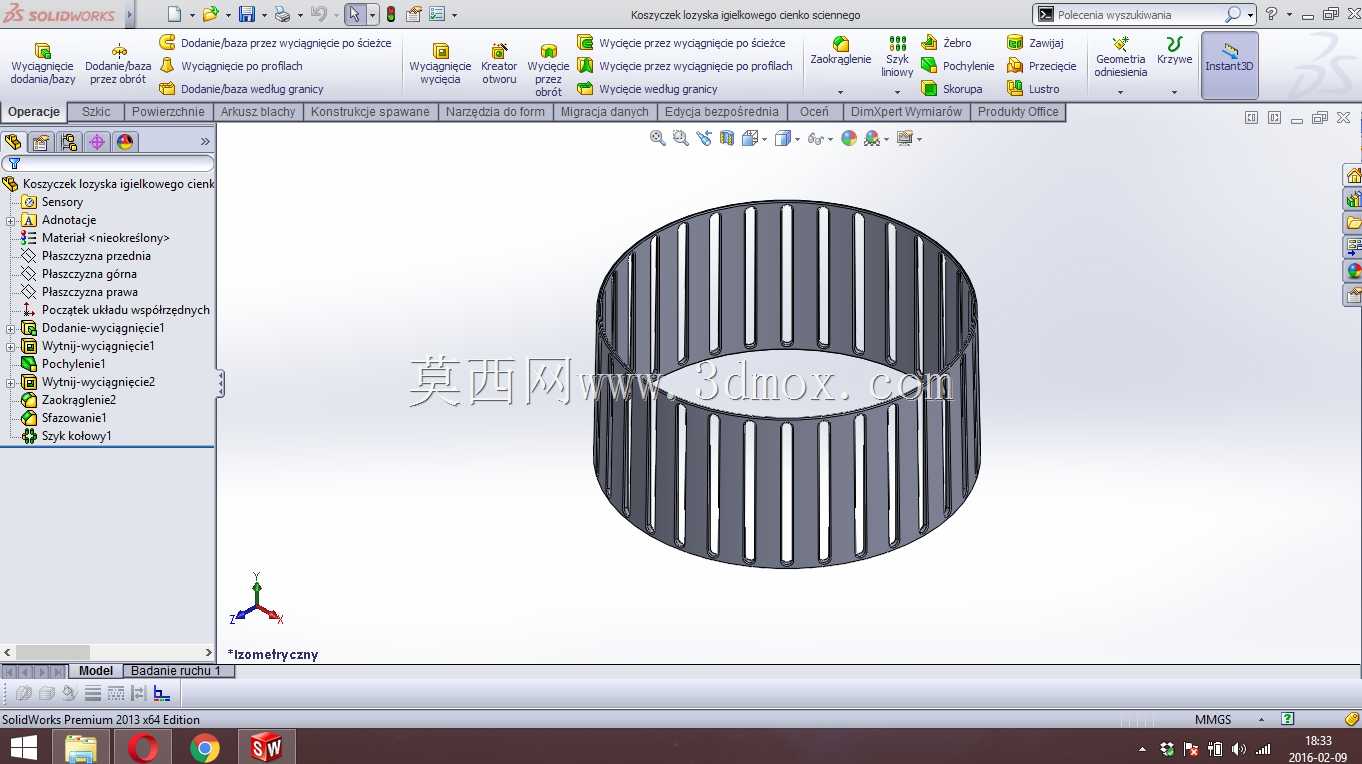

　　从安装边界来看，这类篮式保持架的整体径向壁厚非常薄，通常仅为同规格实体保持架壁厚的1/2左右，能够在有限的轴承径向截面内留出更多空间给滚针，提升轴承的整体载荷承载能力；轴向长度与滚针的长度保持匹配，两端不会超出滚针的端面，装配时可以随滚针一同压入内外圈之间的滚道内，不需要额外的定位结构，依靠滚针与槽位的配合就可以实现保持架的周向定位。在实际建模过程中，需要重点校核周向隔条的均匀度，每一根隔条的厚度、槽位的间距公差要控制在极小的范围内，避免因为槽位分布不均导致滚针排布疏密不一，运转时出现保持架颤动、噪音过大的问题；同时隔条与滚针接触的端面要做微小的圆角过渡，避免尖锐棱角在运转过程中刮擦滚针表面，造成滚针表面的镀层损伤或者早期磨损。另外这类保持架通常采用冲压或者高强度工程塑料注塑成型，建模时还要考虑成型工艺的脱模斜度，隔条的脱模斜度控制在合理范围内，既不影响滚针的配合精度，又能保证批量生产时的成型合格率。在实际选型应用中，这类篮式保持架适配的薄壁轴承通常用在对回转精度要求高、安装空间紧凑的部位，相比传统结构的保持架，它的重量更轻，高速运转时的离心力更小，能够有效降低轴承的运转温升，延长轴承的整体使用寿命，同时因为结构没有多余的凸起部件，装配过程更加简便，适合自动化生产线的批量装配作业，在小型精密传动领域的应用占比正在逐年提升。
