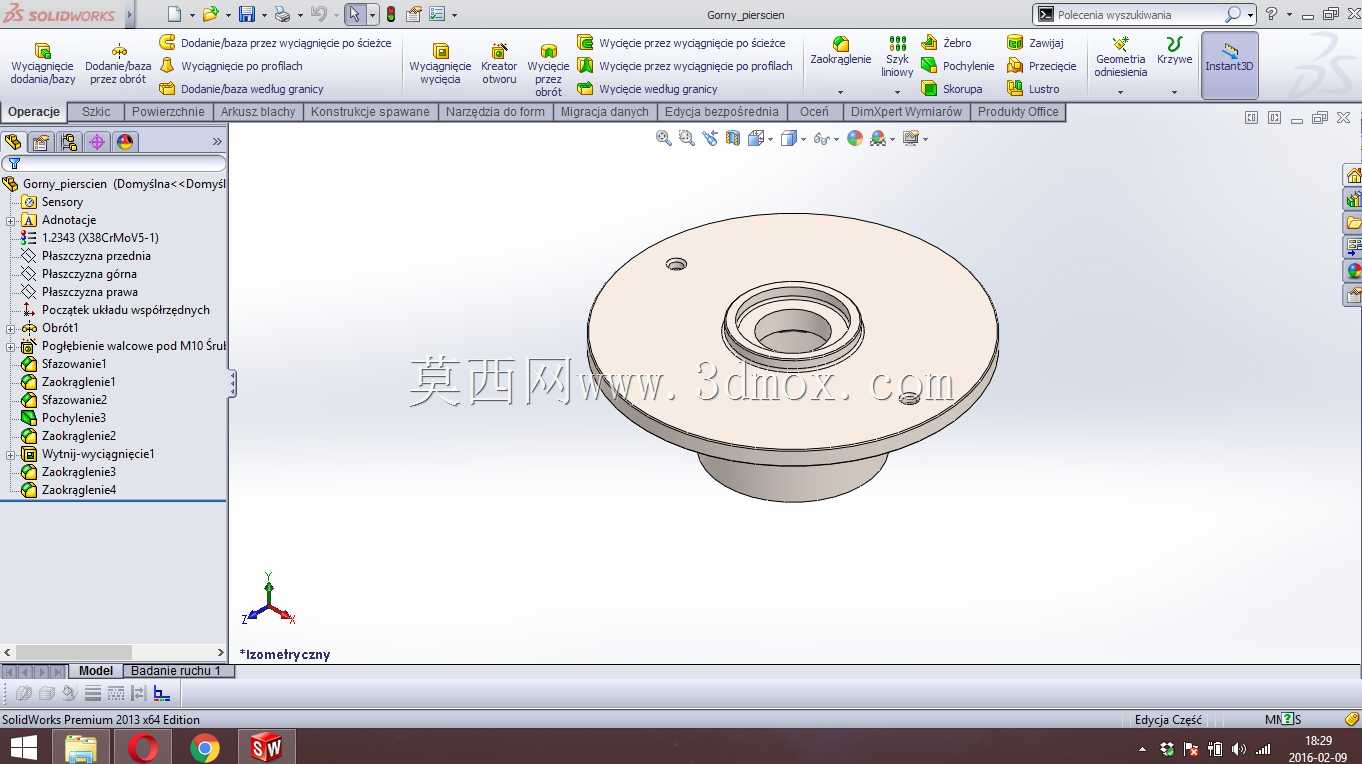

磨削设备配套用顶环结构三维设计

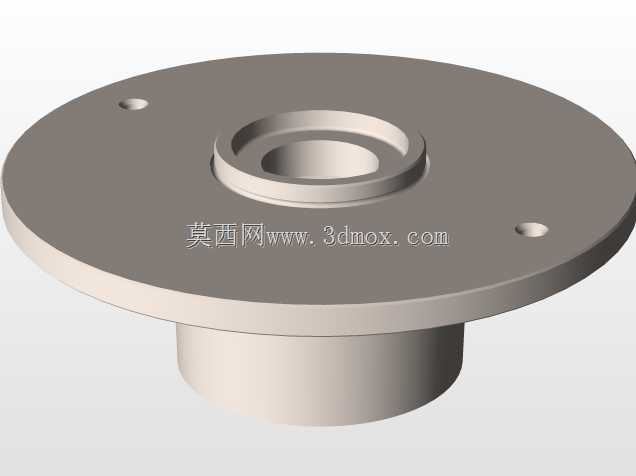

　　在精密磨削加工场景中，这类顶环是磨削工装的核心定位构件，主要配套立式端面磨床、高精度研磨设备使用，承担工件轴向定位、磨削压力传导、加工基准统一的核心作用，常见于轴承套圈精加工、液压阀芯密封面研磨、硬质合金刀片刃口磨削等对端面跳动、平行度要求极高的加工工序中。从结构设计逻辑来看，该零件采用盘类带同轴凸台的构型，上部大直径圆盘作为定位承压面，下部同轴凸台用于插入工装底座的定位孔内，实现快速装夹定位，避免加工过程中出现径向窜动。上部圆盘端面预留的两个对称小孔，为锁紧螺钉过孔，用于将顶环整体固定在工装基座上，保证反复装夹拆卸后定位精度不发生偏移；中心位置的阶梯通孔，一方面用于穿过工件定位芯轴，另一方面可容纳磨削过程中溢出的研磨液、磨屑，

　　避免杂质堆积在定位面造成工件装夹倾斜，影响最终加工精度。设计过程中，承压端面的平面度公差控制在0.005mm以内，与下部凸台的同轴度公差不超过0.008mm，确保安装后定位端面与磨头进给方向保持垂直，减少磨削过程中的让刀、振纹问题。从安装边界来看，下部凸台的外径与工装底座定位孔采用H7/h6间隙配合，装配时无需额外敲击即可顺利装入，同时配合间隙控制在合理范围，避免定位间隙过大造成的加工误差；上部圆盘的外径尺寸根据配套磨削设备的工作台行程设计，保证最大加工工件放置时，工件边缘不超出顶环承压面，避免受力不均造成顶环局部变形。中心阶梯孔的大端深度根据配套芯轴的轴肩尺寸设计，确保芯轴穿过时不会与顶环发生干涉，小端孔径略大于芯轴外径，

　　预留足够的热膨胀空间，避免长时间磨削发热后芯轴与顶环抱死。在实际使用场景中，这类顶环通常采用合金结构钢经淬火处理后加工而成，表面硬度达到HRC58-62，具备良好的耐磨性，可承受长期磨削过程中的反复摩擦与压力冲击，承压表面经过精密研磨处理，表面粗糙度达到Ra0.8以下，避免定位面的微观不平度传递到工件上，影响工件最终的表面加工质量。针对不同的磨削工况，该结构可根据实际加工需求调整尺寸参数：当用于大直径工件磨削时，可适当加大上部圆盘的外径，提升支撑稳定性；当用于小余量精密研磨时，可适当减薄圆盘厚度，降低整体工装的重量，提升装夹便捷性。结构上没有多余的复杂构型，所有加工面均为回转面与平面，可通过常规车削、磨削工序完成加工，

　　加工工艺性良好，无需特殊定制刀具或专用加工设备，适合批量生产配套。在装配逻辑上，该顶环作为工装的中间连接构件，下部连接设备工装基座，上部直接接触待加工工件或工件配套定位套，其自身的形位公差直接决定了整套工装的定位精度，因此在设计阶段就对各配合面的公差进行了严格匹配，既保证装配的便捷性，又兼顾定位精度要求。实际生产中，这类顶环属于易损工装配件，当长期使用后承压面出现磨损、划痕时，可通过二次研磨修复端面精度，重复投入使用，有效降低工装耗材的使用成本。针对湿式磨削工况，中心孔与凸台的过渡位置设计了微小的倒角，一方面去除加工毛刺避免装配时割伤操作人员，另一方面可引导磨屑与研磨液顺着倒角流出，减少杂质在配合缝隙中的堆积，降低拆卸难度。
