叉架类连接支撑机械零件造型

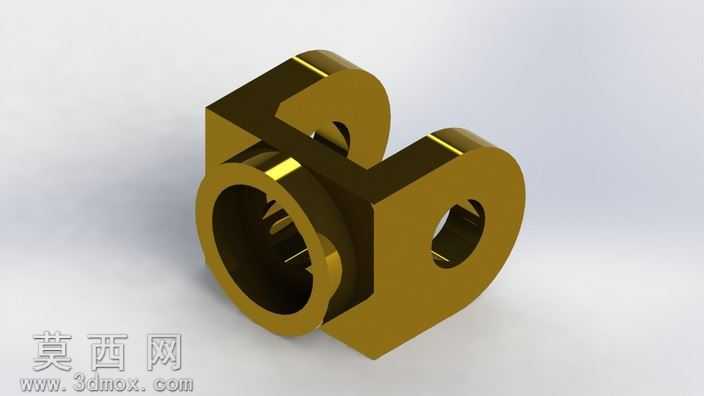

该零件为典型的叉架类机械支撑连接构件，建模过程依托三维参数化设计软件完成，整体采用实体建模思路搭建，首先梳理零件的功能结构逻辑：零件一端为带内花键的套筒结构，用于与传动轴类部件配合实现扭矩传递，建模时先绘制套筒的外圆轮廓与内孔截面，通过拉伸命令生成套筒基体，再对内花键的齿形轮廓进行精准绘制，采用阵列命令完成全部花键齿的排布，保证齿形的均匀度与配合精度。零件另一端为对称分布的叉形耳板结构，耳板上开设同轴通孔，用于与其他构件通过销轴实现铰接连接，建模时先绘制单侧耳板的截面轮廓，通过拉伸生成单侧耳板后，以零件对称中心面为基准完成镜像操作，保证两侧耳板的位置度与同轴度要求。中间连接部分采用变截面的支撑筋结构衔接套筒与叉形耳板，建模时通过多截面实体命令，在不同位置绘制对应截面轮廓，平滑过渡衔接两个功能端，同时在结构转角处添加合理的铸造圆角，避免应力集中问题，符合机械零件的加工工艺要求。材质渲染阶段采用金属黄铜材质进行效果呈现，调整材质的金属度、粗糙度参数，添加环境反射效果，还原金属零件的真实质感，同时对零件的棱边进行细微的倒角处理，避免尖锐棱边的渲染失真。整个建模过程严格遵循机械设计的尺寸规范，各结构之间的位置公差、配合尺寸均符合通用机械零件的设计标准，既保证了零件的结构强度满足使用需求，也兼顾了零件的加工工艺性，可直接用于后续的装配验证、工程图导出或者3D打印加工使用，模型的结构细节完整，无多余的冗余特征，参数化的建模逻辑也方便后续根据实际使用需求对尺寸进行调整修改。
