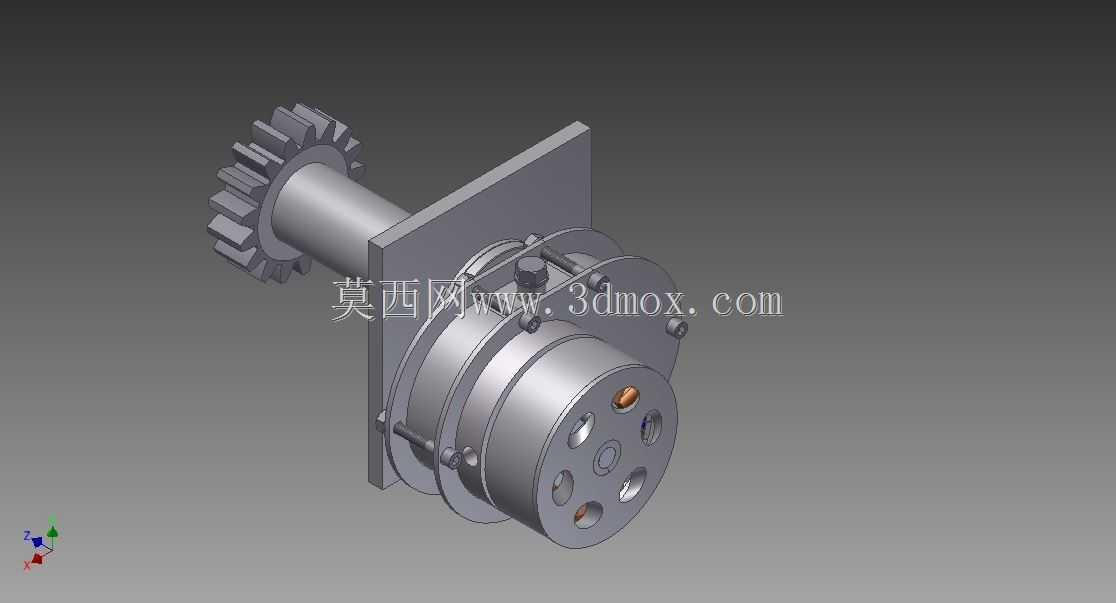

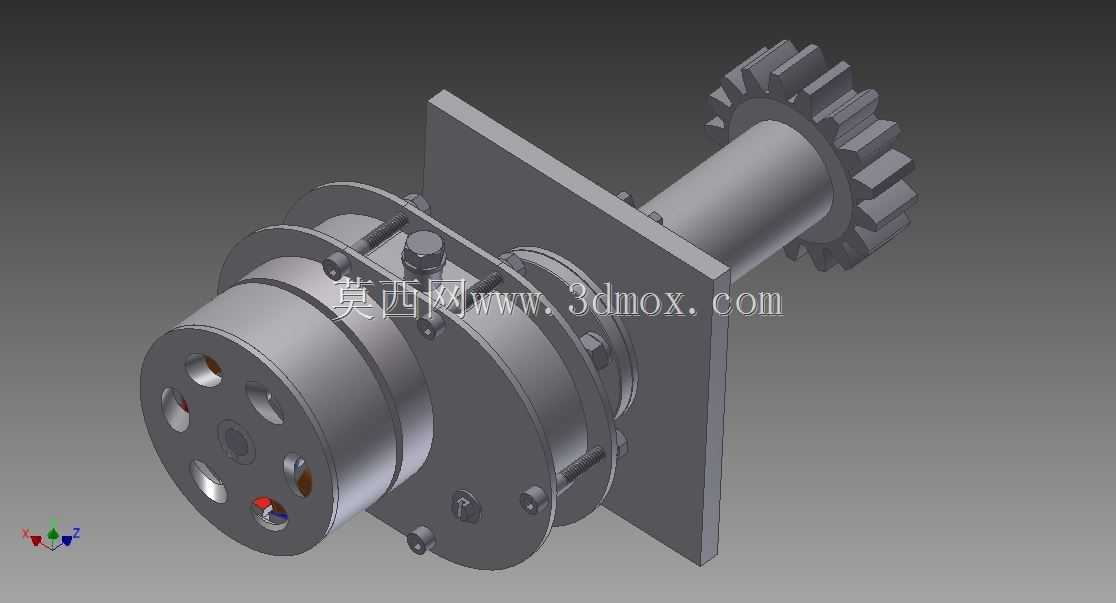

风力发电用多功能增速齿轮箱总成结构

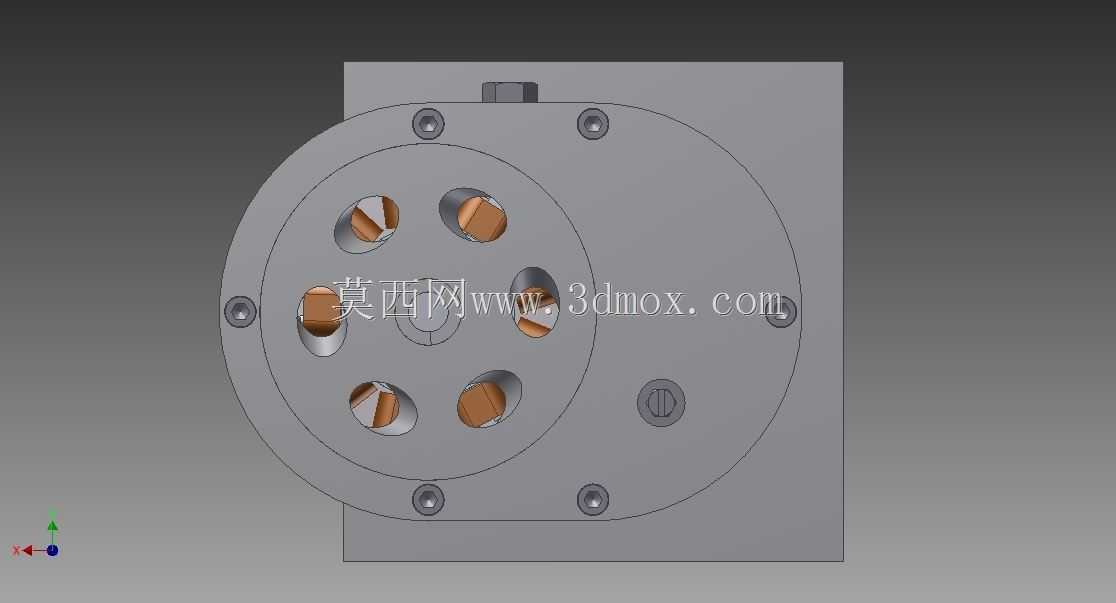

　　在分布式小型风力发电系统的现场部署场景中，这类集成式传动总成是衔接风轮动力输入与发电单元的核心部件，区别于大型风场的分体式传动链设计，该结构将增速齿轮组、连接法兰、输出轴系整合为单一密闭腔体，大幅缩减了塔架顶部的安装占用空间，适配户用离网风电、小型风光互补电站、牧区独立供电系统等对设备体积、安装便捷度有较高要求的应用场景。从实际工况适配角度看，该总成的输入侧采用大直径法兰安装面，可直接对接风轮轮毂的连接端面，法兰面上预留的均布螺栓孔位匹配常规小型风轮的安装孔距标准，无需额外制作转接板即可完成装配，安装面的平面度设计公差控制在0.05mm以内，能够避免风轮转动过程中因连接面错位产生的附加径向载荷，延长前端主轴承的使用寿命。

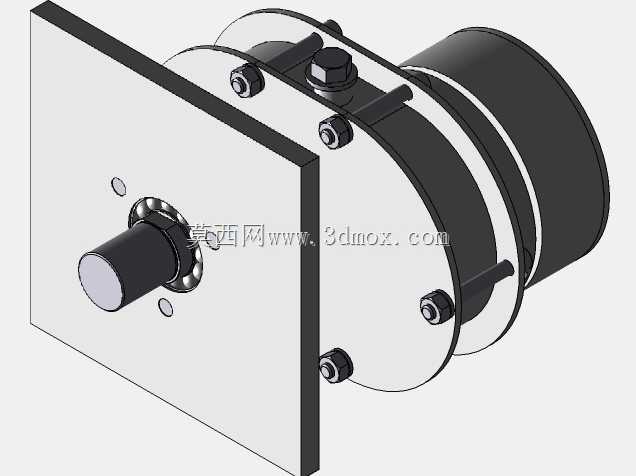

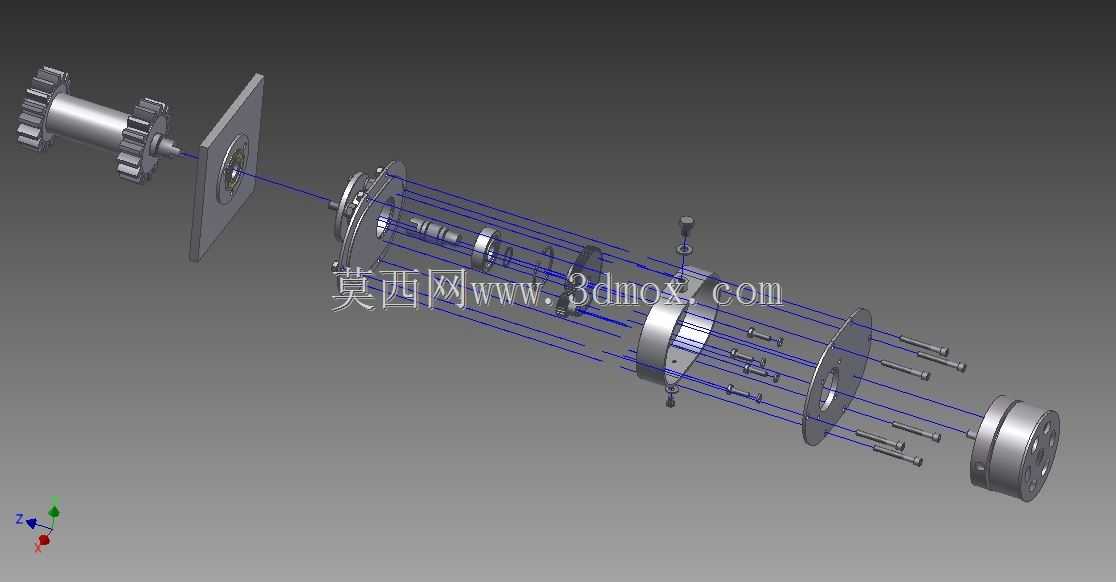

　　输出侧采用伸出式光轴配合键槽的连接结构，可直接套接发电机转子的连接套，轴伸长度预留了足够的密封件、锁紧螺母安装空间，轴端的倒角设计方便现场装配时快速对位，减少高空作业的操作时长。设计思路上，该总成摒弃了传统多级平行轴齿轮箱的分体式壳体结构，采用两段式筒形壳体配合定位止口完成拼接，壳体之间通过周向均布的内六角螺栓实现锁紧，止口的配合公差选用H7/h6过渡配合，既保证了壳体拼接后的同轴度，又能在设备维护时快速拆分壳体，检查内部齿轮、轴承的磨损情况。壳体外侧的加强筋结构沿轴向布置，在不显著增加壳体壁厚的前提下提升了整体结构刚度，能够抵御风轮转动时产生的交变弯矩，避免壳体在长期交变载荷下出现形变导致的齿轮啮合偏差。从安装边界尺寸来看，

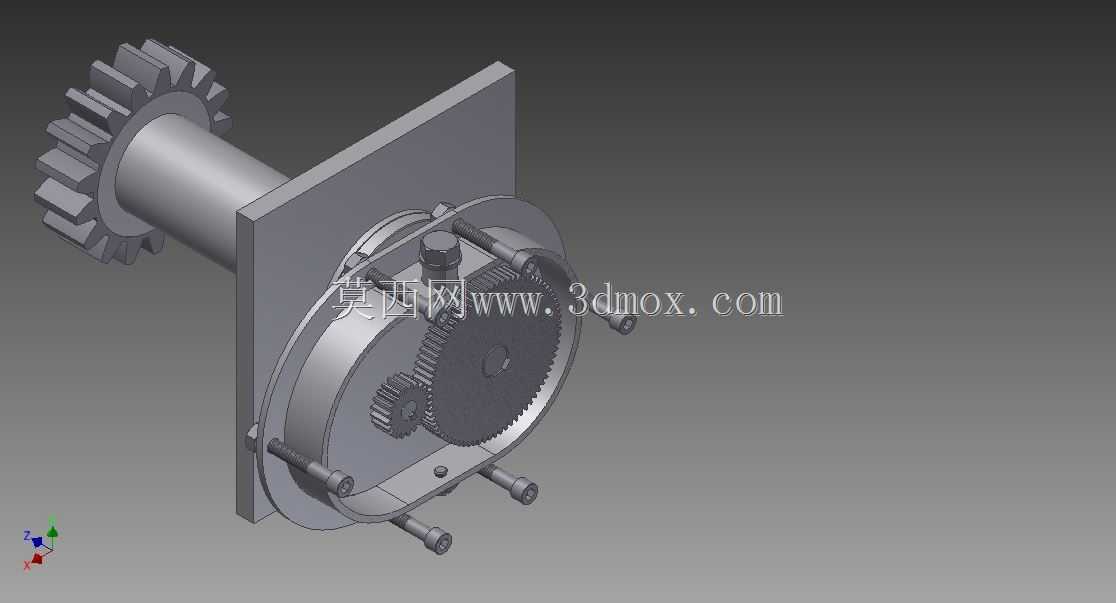

　　该总成的最大径向尺寸控制在320mm以内，轴向总长度不含输出轴伸为280mm，输出轴伸直径为45mm，适配功率范围在3kW到5kW的小型风力发电机组，安装时仅需在塔架顶部的支撑平台上预留对应直径的安装孔位，通过法兰周向的四个安装耳即可完成整体固定，安装耳上的长圆孔设计允许一定的安装位置偏差，降低了现场施工的精度要求。功能特性层面，该总成内部的齿轮组采用定轴轮系增速设计，传动比设置为1:6.2，能够将风轮每分钟几十转的低转速提升至发电机所需的每分钟三百转左右的额定转速，齿轮啮合侧隙控制在0.1mm到0.2mm之间，既保证了传动过程的平顺性，又能抵消温度变化带来的齿轮热胀冷缩量，避免卡滞问题。输入侧的密封结构采用双唇口骨架油封，

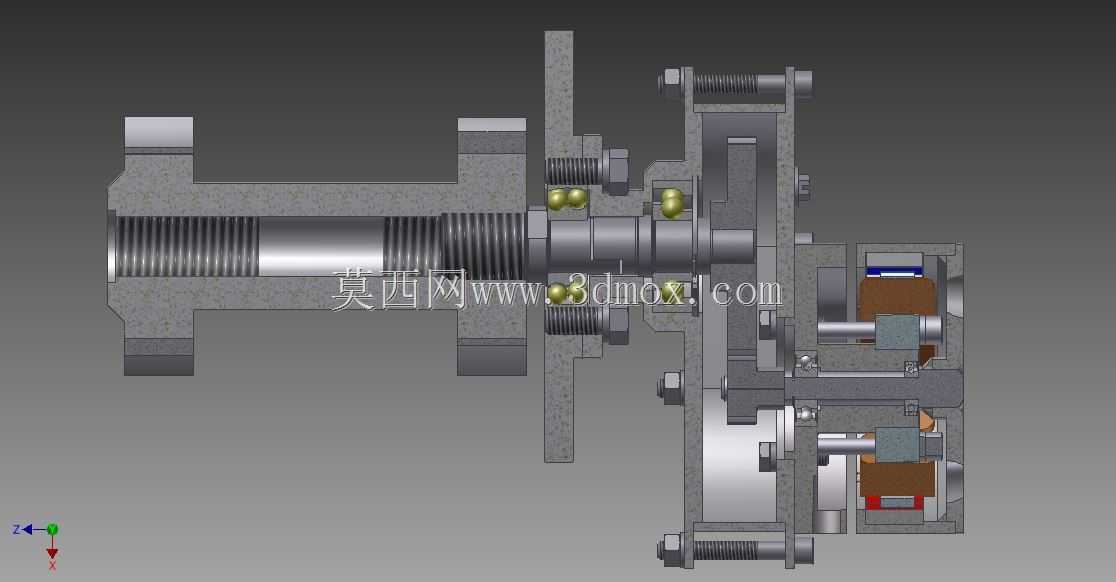

　　能够阻挡野外环境下的沙尘、雨水进入壳体内部，同时防止齿轮润滑油泄漏，壳体下部预留的油塞孔可用于定期更换润滑油，维护操作无需拆解整体结构。在实际运行过程中，该总成的筒形壳体外表面可自然形成散热面，配合内部润滑油的飞溅润滑，能够将齿轮啮合产生的热量及时散发到外界环境中，无需额外加装散热装置，进一步降低了系统的复杂程度，适合在偏远无专业运维条件的区域长期使用。轴系的支撑采用深沟球轴承配合圆锥滚子轴承的组合方案，靠近输入侧的圆锥滚子轴承能够同时承受风轮带来的径向载荷与轴向推力，靠近输出侧的深沟球轴承主要承担径向载荷，同时允许轴系在温度变化时产生微量的轴向伸缩，避免轴承出现附加轴向载荷。壳体上预留的多个螺栓孔位除了用于壳体拼接之外，还可用于安装转速传感器、温度传感器等监测元件，方便用户根据需求加装状态监测模块，实时掌握设备运行状态。
