集成式集装箱MBBR污水处理装置设计

　　在分散式污水处理、应急水环境治理、偏远厂区配套水处理、临时施工营地排污处理等场景中，传统土建式污水处理厂存在建设周期长、占地规模大、无法快速转场复用的痛点，这款集成于标准海运集装箱内的MBBR/MBR组合工艺污水处理装置，正是针对这类场景开发的模块化水处理装备。整套设备以40英尺标准海运集装箱作为核心集成载体，所有处理单元、管路系统、电控组件均在工厂内完成预装调试，运抵现场后仅需完成进出水管对接、供电接驳即可投入运行，大幅压缩现场施工周期，同时可根据项目需求整体吊装转场，实现装备的重复利用，避免传统土建站点拆迁后的资产浪费。

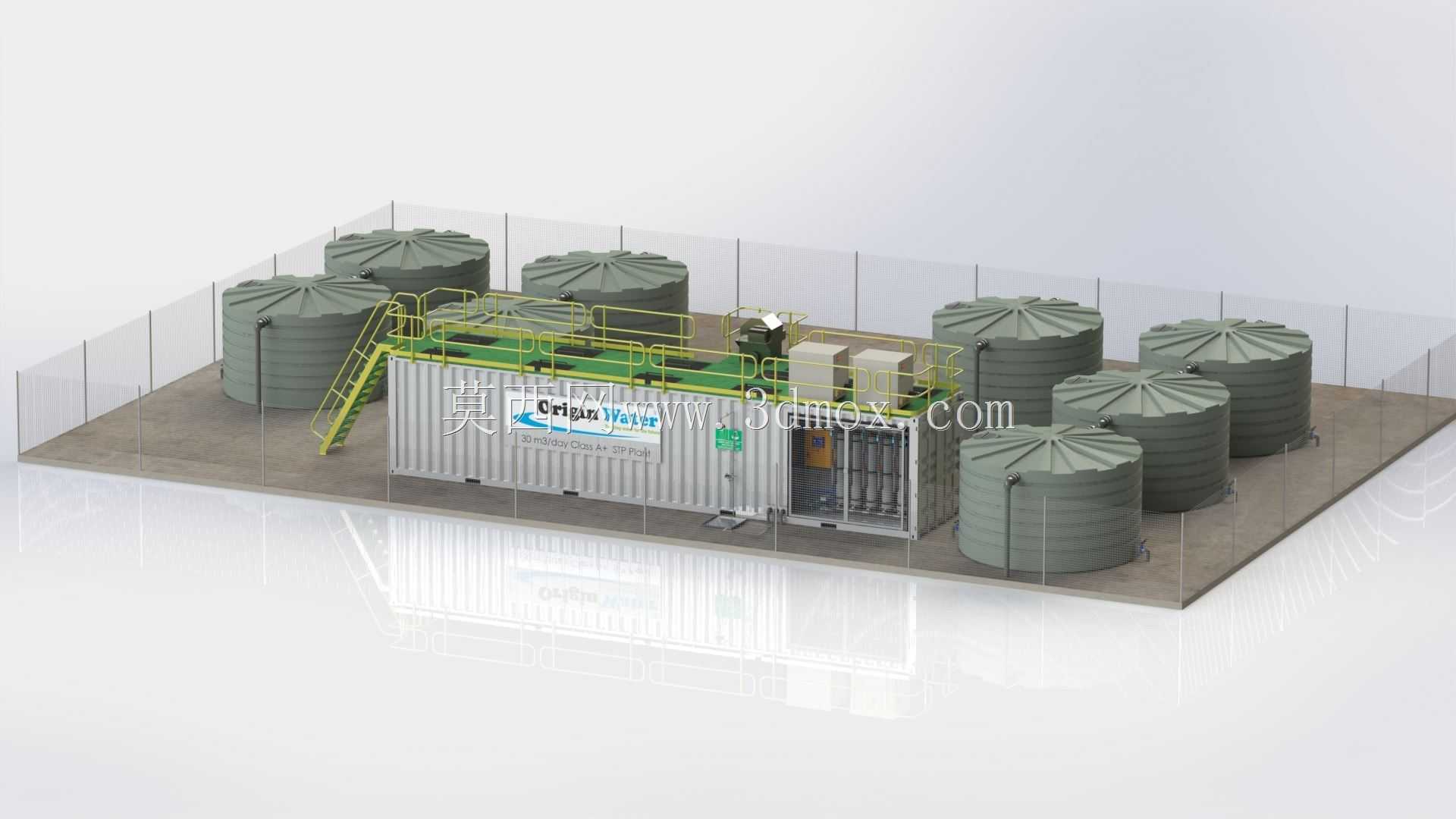

　　从功能配置来看，装置周边配套的多组立式储水罐分别承担调节池均质、中间产水暂存、污泥储存、达标出水缓存的功能，罐体采用波纹立式结构，在降低材料耗材用量的同时提升罐体环向刚度，无需额外加强筋即可满足满水状态下的结构强度要求，罐顶采用伞形密封盖，既可以避免杂物落入、异味散溢，也能预留排气通道平衡罐内外气压。集装箱本体内部集成了MBBR流化反应区、MBR膜分离区、曝气系统、加药管路、电控柜核心组件，其中MBBR区通过悬浮填料的流化状态实现生化处理，附着在填料表面的活性污泥可以高效降解污水中的有机污染物，后续MBR膜组件则实现泥水的高精度分离，替代传统二沉池的沉降功能，最终产出可达到A级回用水标准的处理水，可用于场地降尘、绿化灌溉、生产回用等场景，降低新鲜水取用消耗。

　　设计过程中首先遵循标准海运集装箱的外轮廓尺寸边界，整体长度控制在12192mm以内，宽度控制在2438mm以内，运输状态下整体高度不超过2896mm，满足普通货运车辆、标准集装箱货轮的运输尺寸要求，无需办理超限运输审批。设备外围设置了标准化检修平台与安全护栏，平台采用花纹防滑钢板铺设，配套斜梯满足日常巡检、设备维护的通行需求，护栏高度符合工业防护栏杆的安全标准，防止巡检人员跌落。集装箱顶部预留了设备吊装点，与标准集装箱的角件位置完全重合，可直接使用标准集装箱吊具完成整体吊装，无需额外设计吊装工装。

　　管路布局方面，所有工艺管道均沿集装箱侧壁、平台下方规整排布，不同功能的管路通过管径、标识区分，曝气管道采用支状布置保证每个反应区的供气量均匀，膜组件的抽吸管路设置独立阀门，可实现单组膜组件的独立隔离检修，不影响整套设备的连续运行。配套的储水罐与集装箱主体采用可拆卸式管箍连接，运输状态下可将储水罐拆分固定在集装箱两侧的运输支架上，进一步压缩运输体积，现场安装时仅需通过法兰对接即可完成管路连接，无需现场焊接作业，降低现场安装的技术门槛与施工成本。

　　在结构受力设计上，集装箱本体的底部框架做了加强处理，可承受内部满水状态下的设备总重量，底部设置的调平支脚可适应不平整的现场地面，无需额外做混凝土基础，仅需简单的场地硬化即可放置设备，进一步降低现场配套施工的成本。设备整体做了户外防腐处理，集装箱外壁采用耐候性涂层，储水罐采用防腐材质制作，可适应户外露天放置的使用环境，减少日常维护的防腐工作量。整套装置的集成化设计，将传统污水处理厂的多个功能单元压缩在标准集装箱的空间范围内，在保证处理效果的前提下，最大化提升了装备的机动性与部署灵活性，适配各类需要快速部署、可转场复用的污水处理场景。
