两款NHP标准电气隔离开关三维设计作品

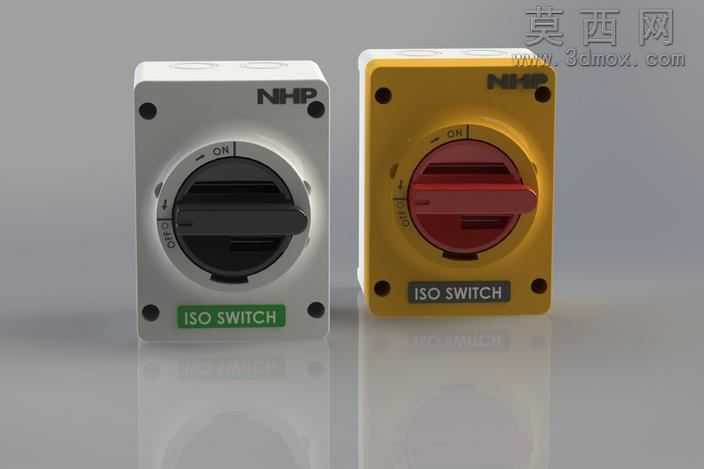

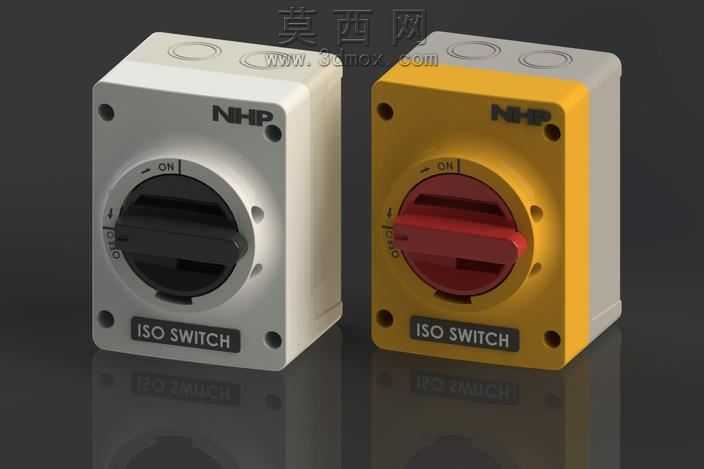

本次三维建模作品还原了两款NHP品牌的标准ISO系列电气隔离开关，建模过程以实物测绘参数为基准，在SolidWorks环境下完成全参数化结构搭建。建模初期先梳理隔离开关的整体结构逻辑，将产品拆分为外壳基座、操作旋钮、功能标识牌、固定孔位、内部限位结构几个独立模块，采用自底向上的建模思路逐个完成零件绘制，再通过标准配合完成总装，确保各部件的装配间隙、运动行程与实物一致。外壳部分分别还原了浅灰工程塑料款与黄色警示款两种外观，建模时精准还原外壳四角的沉头安装孔位、边缘的圆角过渡、表面的细微磨砂质感，通过曲面切除与拉伸凸台结合的方式，做出外壳表面的品牌标识凹槽，避免贴图带来的失真问题。操作旋钮部分分别还原了黑色扁平手柄与红色翼状手柄两种操作件，建模时精准还原旋钮表面的ON/OFF档位标识、旋转限位卡槽，确保旋钮旋转90度即可完成通断状态切换的操作逻辑，还原手柄表面的防滑纹理细节，让模型的操作部件更具真实感。标识牌部分分别还原了绿色与灰色的ISO SWITCH标识区域，建模时做出标识牌与外壳的嵌入配合关系，还原标识牌表面的印刷文字凹凸质感。材质渲染阶段，为两款外壳分别赋予哑光浅灰PC塑料与哑光黄色阻燃ABS材质，调整材质的粗糙度参数模拟工业塑料的磨砂质感；操作旋钮分别赋予哑光黑色电木材质与半哑光红色阻燃塑料材质，还原操作件的绝缘质感；标识牌赋予对应色彩的哑光塑料材质，金属固定点位赋予哑光镀锌金属材质。渲染时采用柔光箱打光方案，在模型下方添加反光地面，模拟工业产品展示的光影效果，突出产品的轮廓与材质细节。设计过程中严格遵循低压隔离开关的工业设计规范，还原产品的安装尺寸、操作角度、外观比例，确保模型可用于电气柜布局演示、产品展示、配件选型参考等场景，两款不同配色的隔离开关分别对应常规安装场景与高可见度警示安装场景，完整覆盖该类隔离器的常见外观类型。
