日处理180立方饮用水超滤净水装置

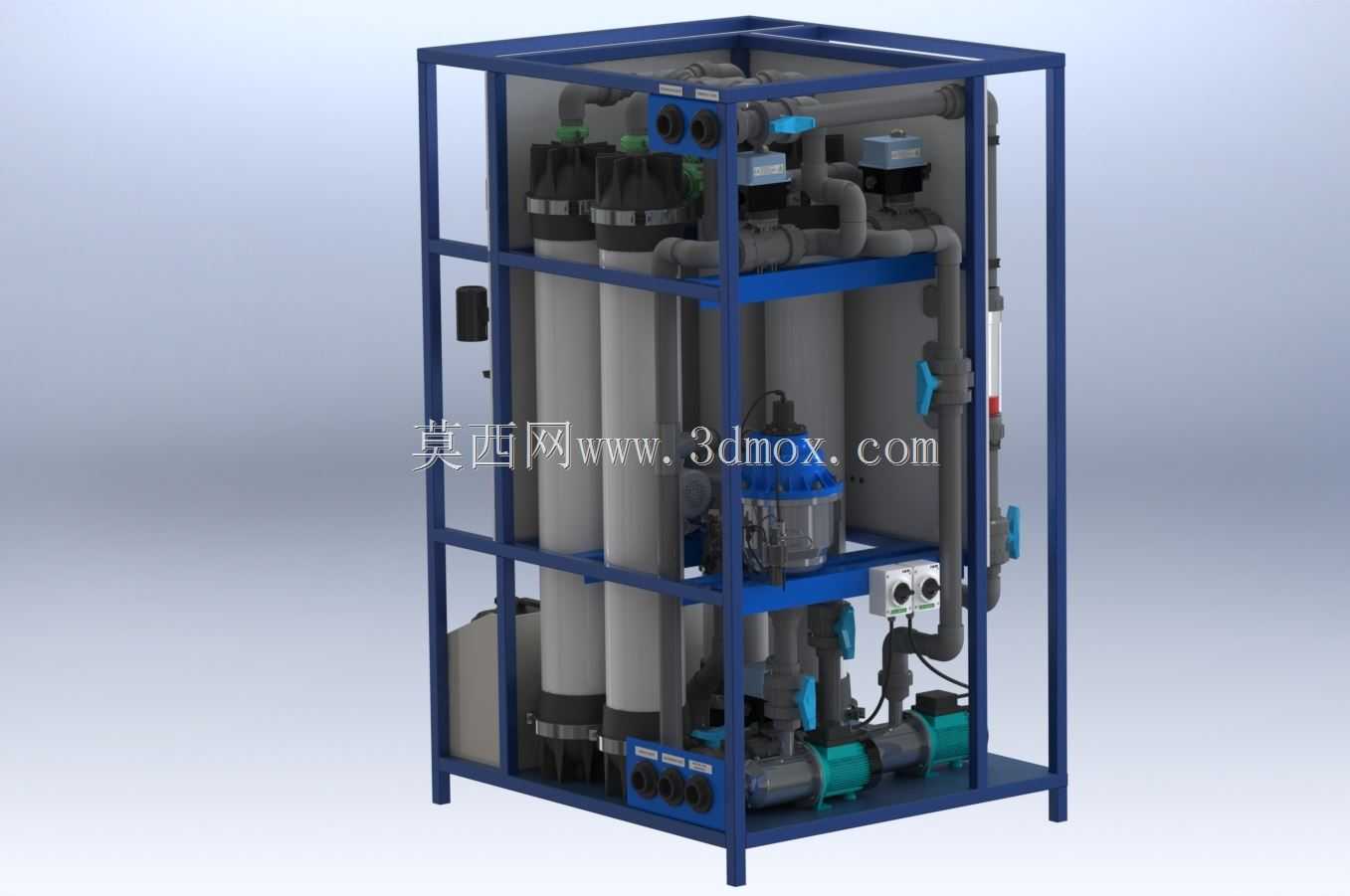

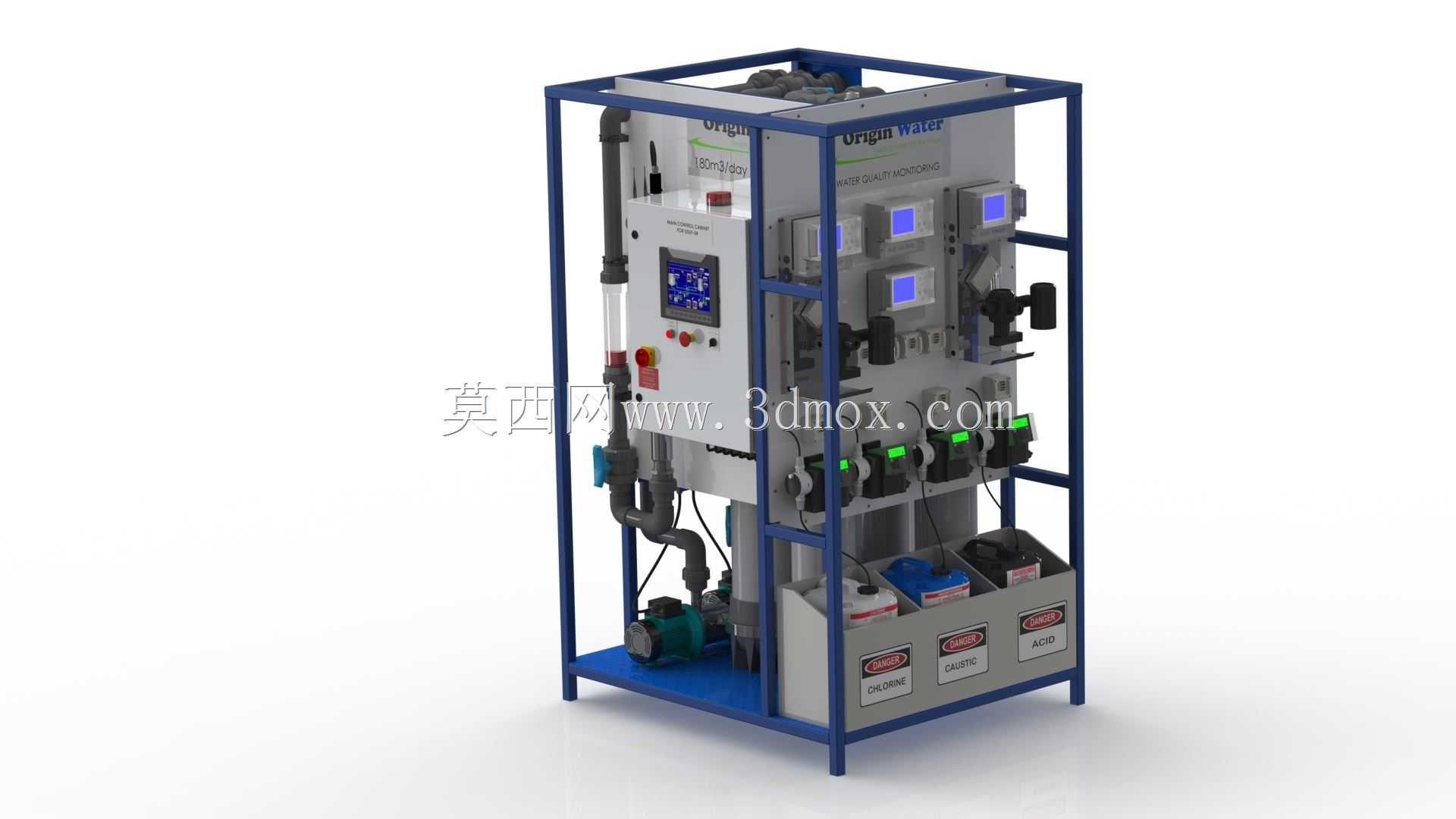

　　这套集成式超滤净水装置，主要面向分散式供水场景下的地表水净化需求，可直接将浑浊度较高的江河水、湖泊水、山塘水等自然水源处理至符合生活饮用水标准的水质，适用于村镇集中供水点、小型工矿企业自备供水、野外临时作业营地供水、应急救灾供水等场景，整套设备采用撬装式集成设计，所有工艺段部件全部整合在统一的方管焊接机架内，无需现场进行复杂的管路拼接与设备分体安装，仅需对接进水、出水、排污管路以及供电接口即可投入运行，大幅降低现场安装的施工难度与周期。从结构设计逻辑来看，机架采用标准矩形钢管焊接成型，底部设置整体式接水底盘，可承接设备运行、检修过程中产生的滴漏水，避免场地积水，机架的立柱与横梁排布充分考虑了内部部件的承重需求，泵体、

　　过滤罐体等重型部件全部布置在机架下层区域，降低整台设备的重心，提升运行稳定性，上层区域布置电控组件、仪表、操作阀门等需要频繁操作与观测的部件，操作面的阀门、显示屏、按钮全部对齐人体站立操作的舒适高度区间，无需踮脚或弯腰即可完成日常操作与参数读取。设备的核心工艺段采用超滤膜过滤技术，可有效截留水源中的病毒、大肠杆菌、细菌以及悬浮物、胶体、大分子有机物等杂质，仅无法去除水中溶解态的盐类与放射性物质，对于常规自然地表水源的净化适配性极强，整套工艺管路采用UPVC与不锈钢管材搭配设计，涉水部件全部满足饮用水接触安全要求，管路走向沿机架横梁排布，通过管卡固定，每一段管路都预留了足够的拆装空间，方便后期更换膜元件、检修阀门与泵体时的操作，

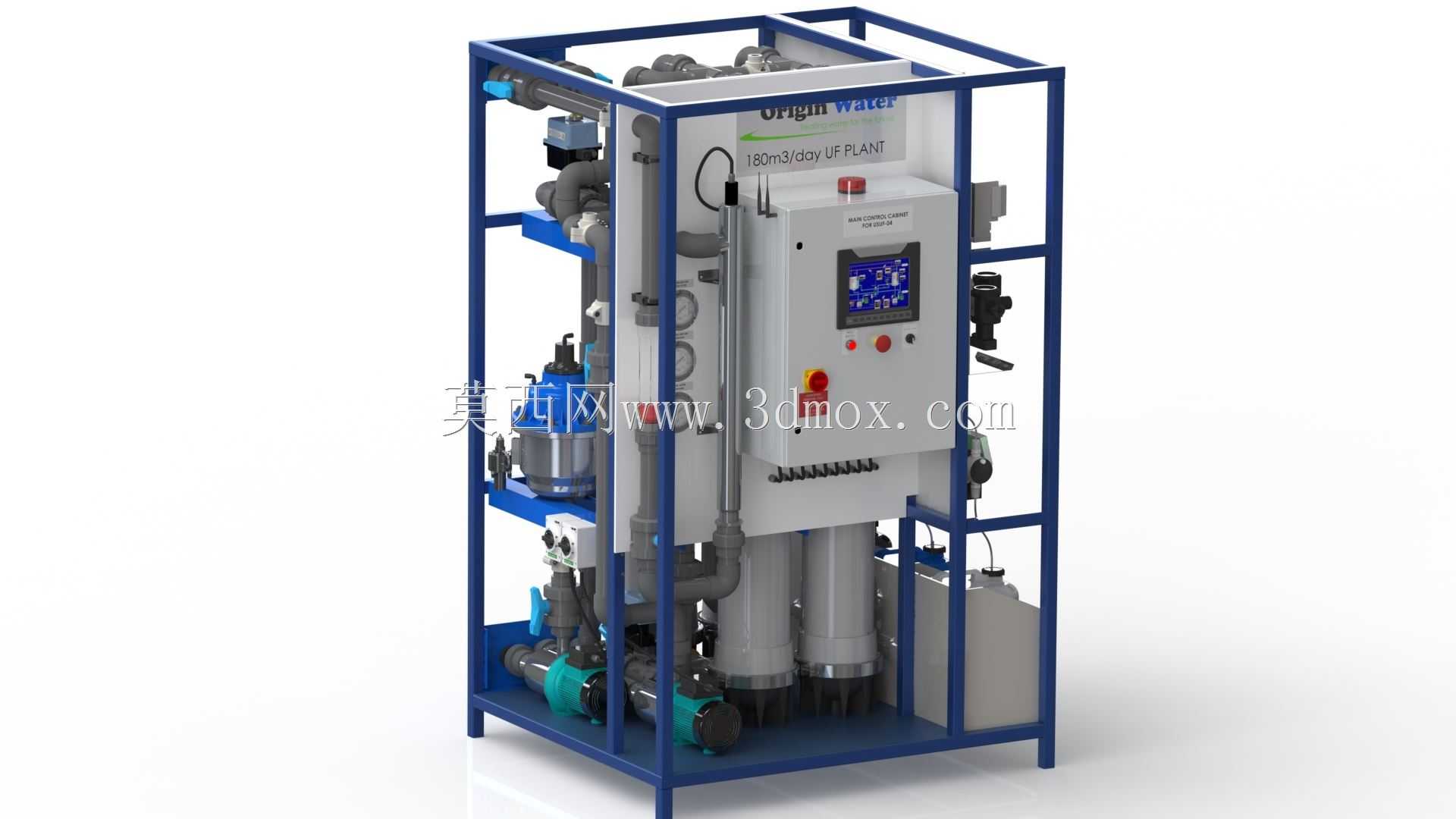

　　不会出现管路密集遮挡导致部件无法拆卸的问题。设备的进水端配置了增压泵组，为整个过滤流程提供稳定的工作压力，泵组下方设置减震垫，降低运行过程中的震动传递与噪音，过滤单元的排污管路设置独立控制阀门，可根据进水水质情况调整排污周期与排污时长，在保证过滤效果的前提下降低自耗水比例。电控系统集成在机架上部的防水电控箱内，面板上配置触控显示屏与实体操作按钮，可实时显示进水压力、出水压力、产水流量、设备运行时长等参数，同时设置了缺水保护、压力超限保护等联锁逻辑，当进水压力不足或者系统压力超限时自动停机并触发提示，避免设备空转或者超压损坏。从安装边界来看，整套设备的占地面积仅需两平方米左右，对安装场地的承重要求较低，普通硬化地面即可放置，

　　不需要额外做设备基础，设备顶部预留了吊环安装位，可通过叉车或者吊装设备整体转运，适合需要频繁转场的临时供水场景。在细节设计上，所有外露的电气接口都做了防水处理，管路的法兰、活接位置都预留了扳手操作空间，机架表面做了防腐喷塑处理，可适应户外潮湿、多尘的安装环境，设备侧面预留了检修门位置，日常维护时无需拆解整体机架即可接触到内部所有核心部件，阀门的手柄全部朝向操作面一侧，排布整齐，避免操作时相互干涉，仪表的安装角度倾斜朝向操作人员站立位置，读取参数时无需俯身或者侧头，充分考虑了日常运维的操作便利性。
