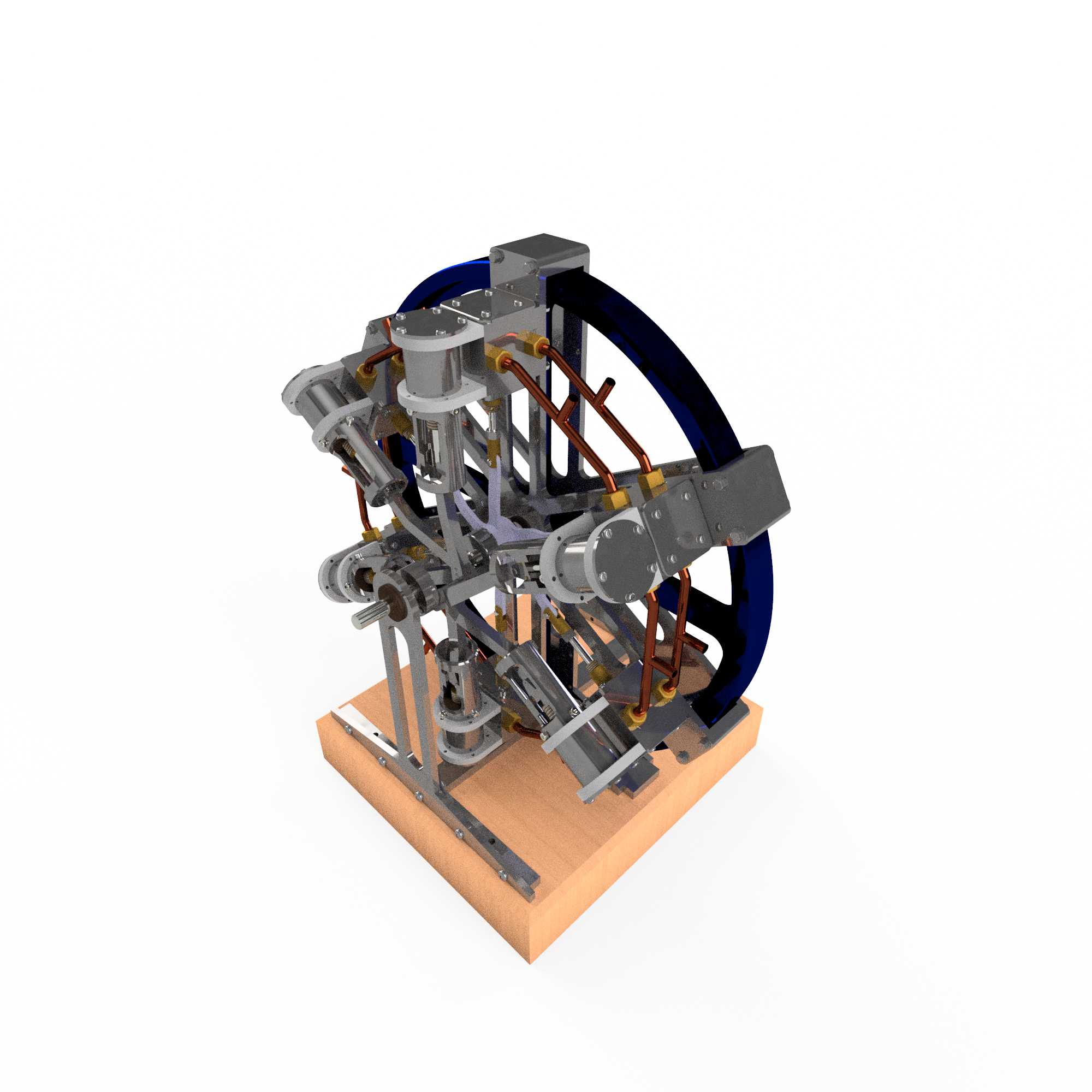

星型布局多缸径向动力引擎结构

　　这类径向排布的动力结构，最早在航空活塞动力场景中大规模应用，凭借紧凑的周向布局，能在有限的机头径向空间内布置更多做功缸体，相比直列同缸数引擎，整体轴向长度可缩短40%以上，非常适配早年螺旋桨飞行器的机头安装边界，曲轴直接对接螺旋桨轴系，省去了多余的传动换向结构，动力传递路径更短，转动惯量分布更均匀，运转时的动平衡调校难度更低。

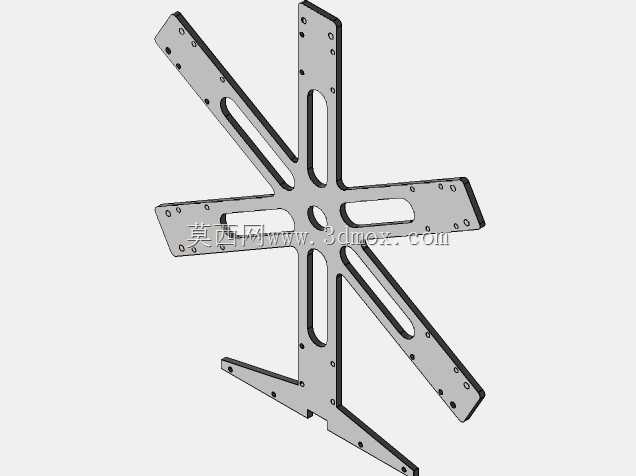

　　从结构功能来看，多组活塞沿曲轴中心呈放射状均匀分布，每个活塞通过连杆与曲轴的曲柄销连接，做功行程沿周向依次错开，曲轴每旋转一周可完成多次做功循环，低速工况下的扭矩输出特性更平顺，哪怕单缸出现做功异常，其余缸体的动力输出也能维持轴系基本运转，冗余可靠性优于同缸数的直列布局结构。除了航空场景，这类结构也被移植到小型固定动力站、老式特种车辆、农用机械的动力单元中，尤其是对径向安装空间有严格限制、轴向尺寸要求严苛的安装场景，这类布局的优势十分突出。

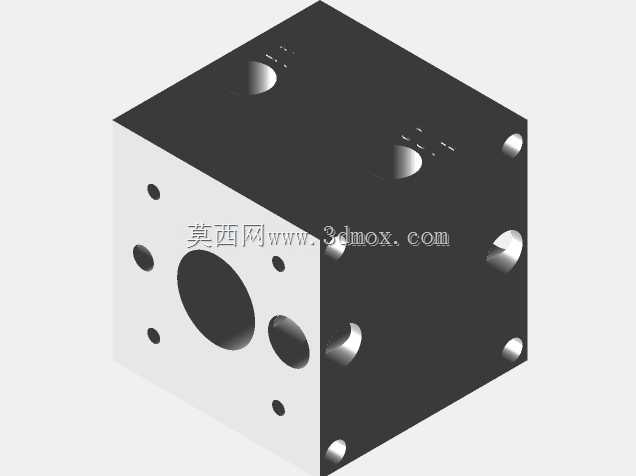

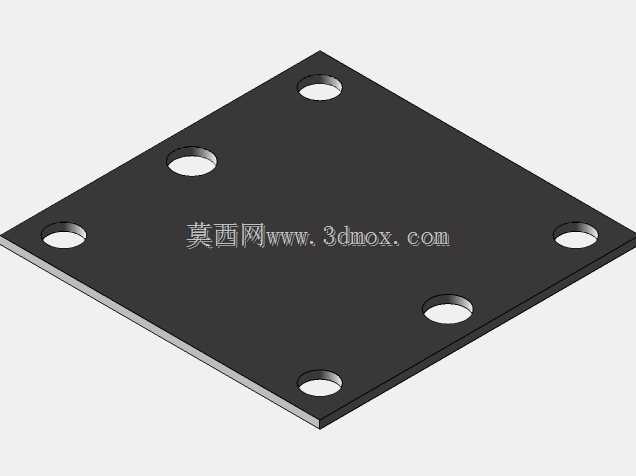

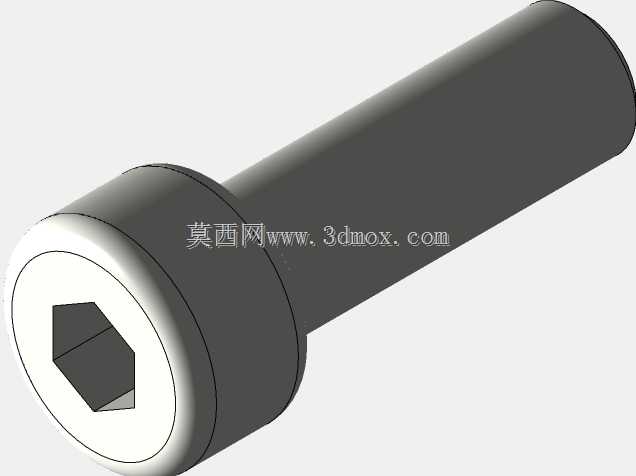

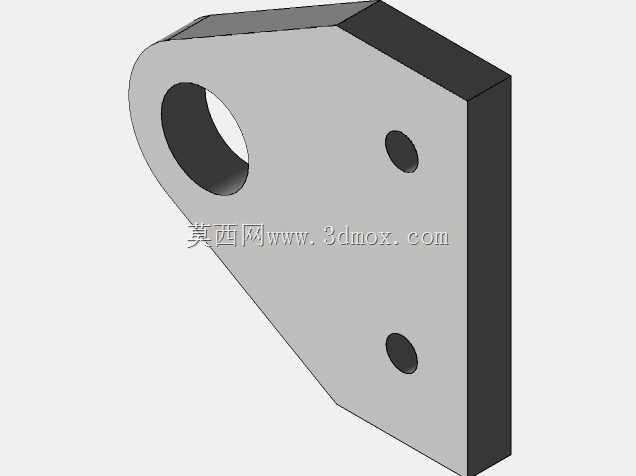

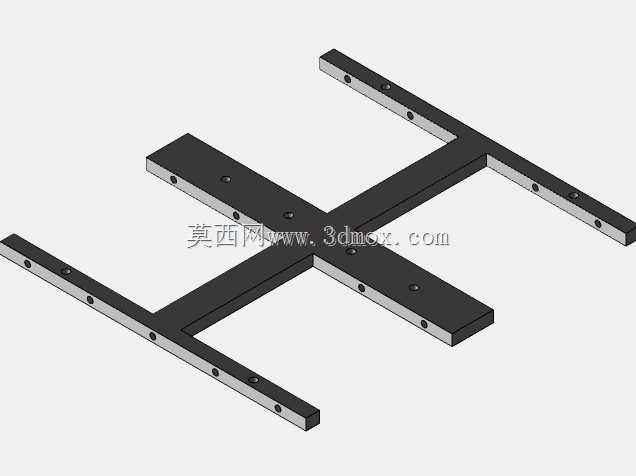

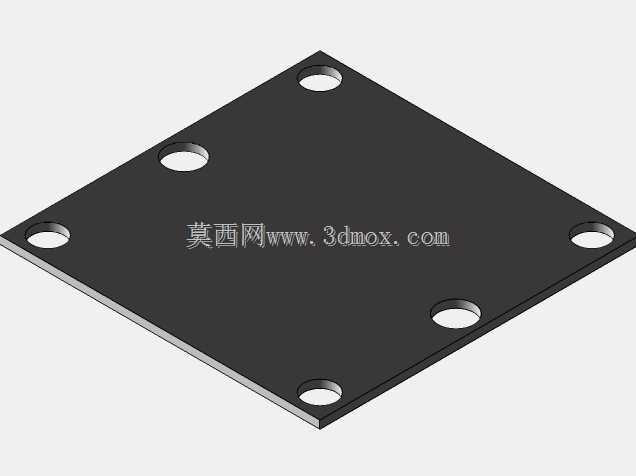

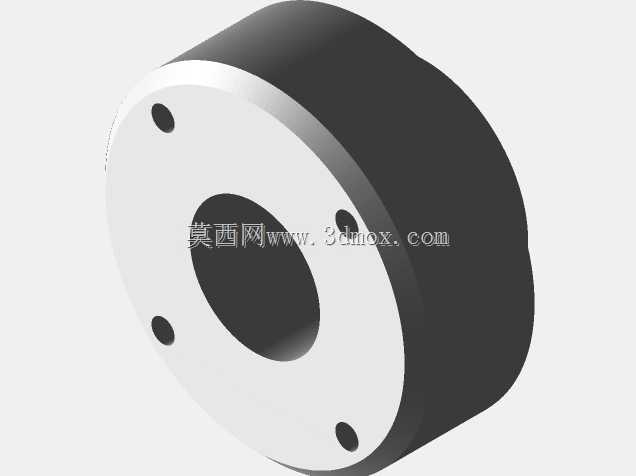

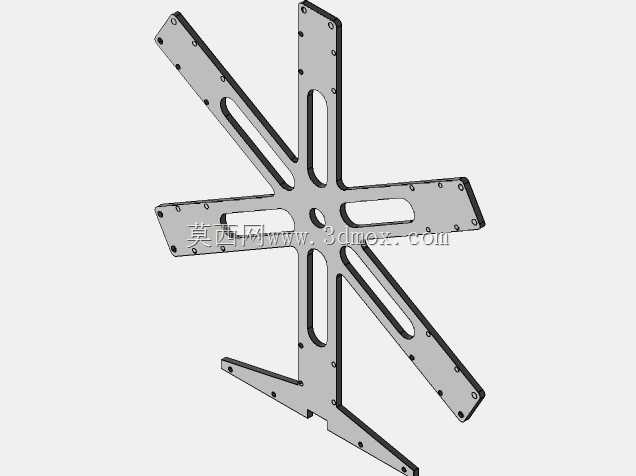

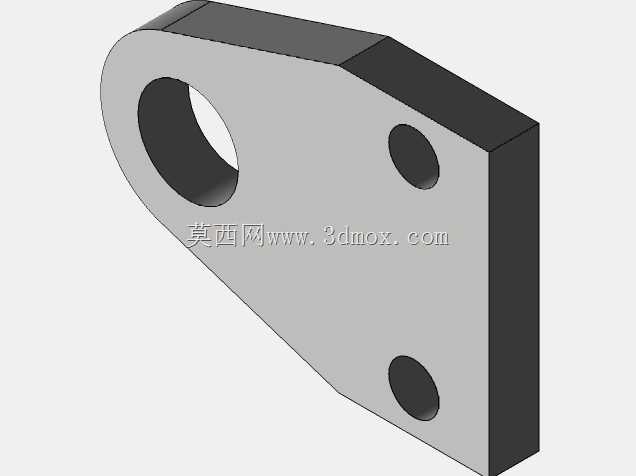

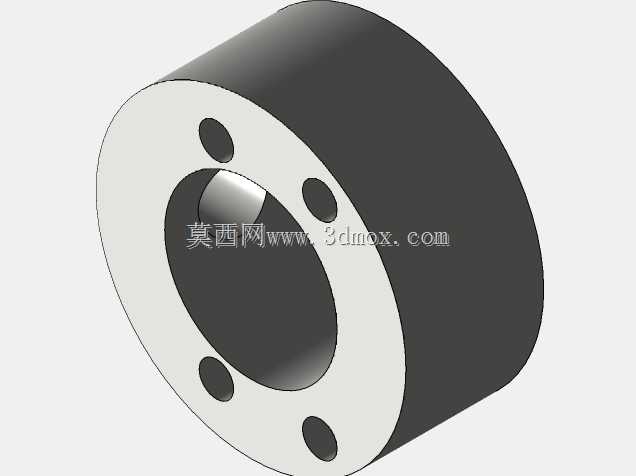

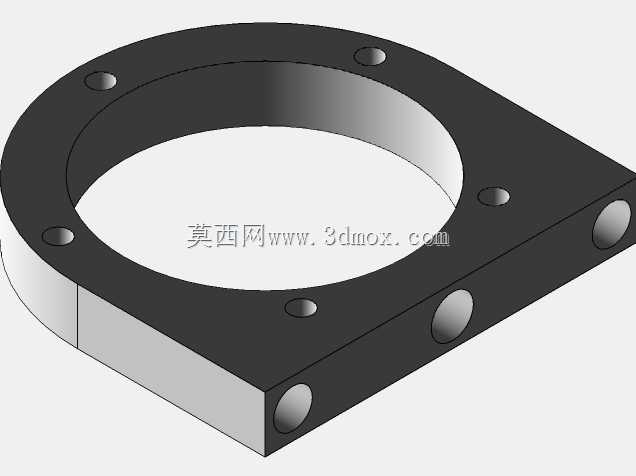

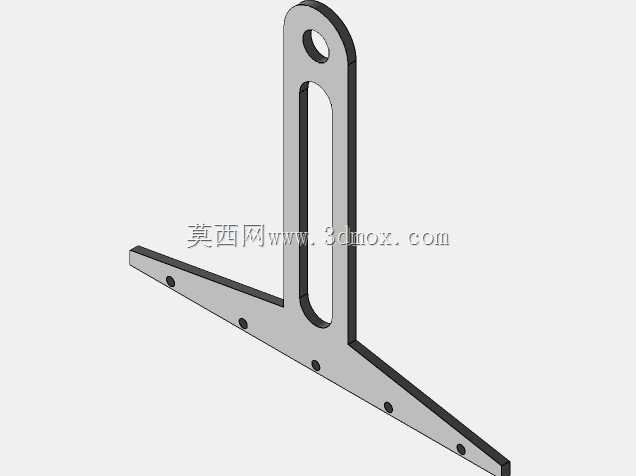

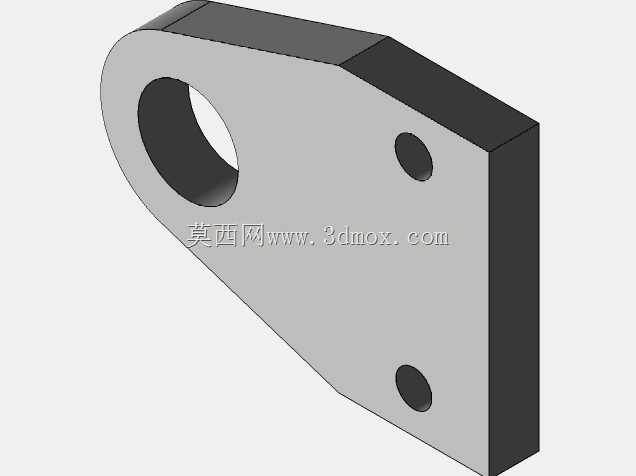

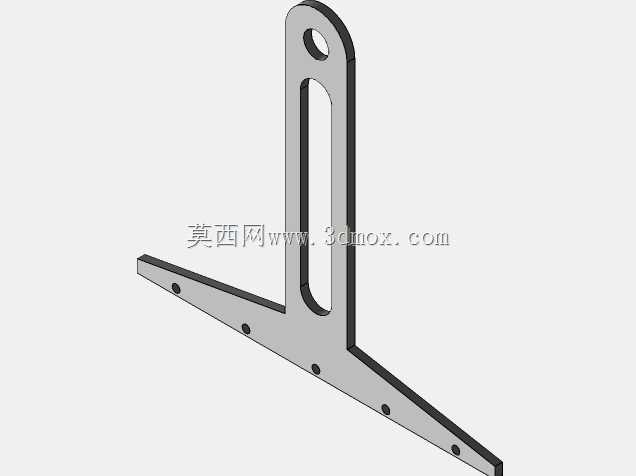

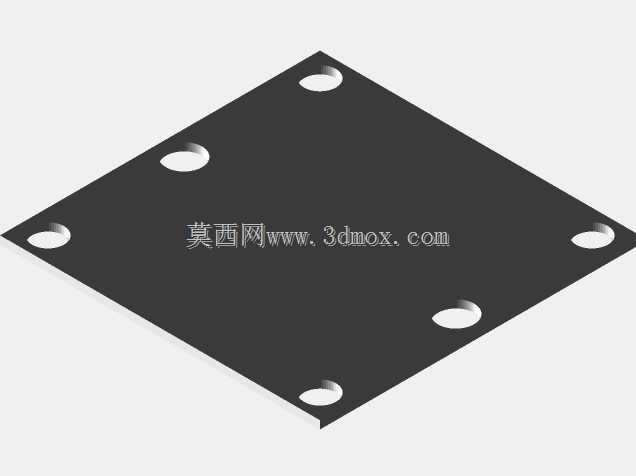

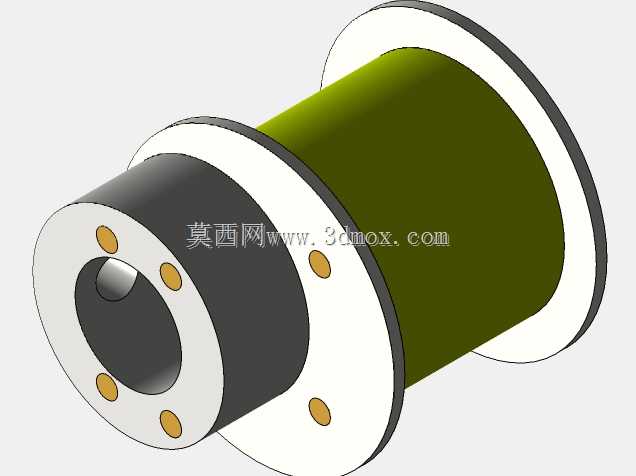

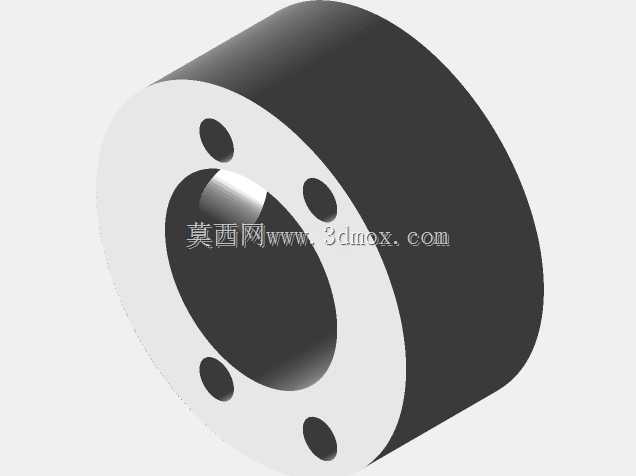

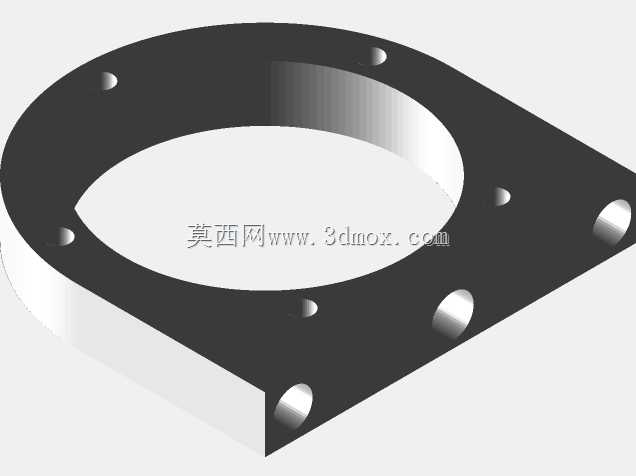

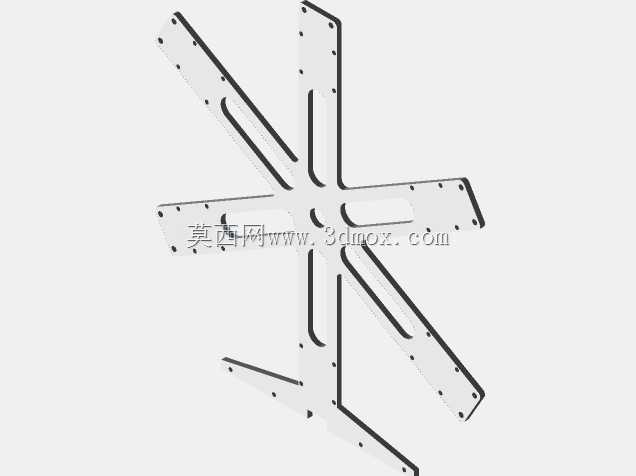

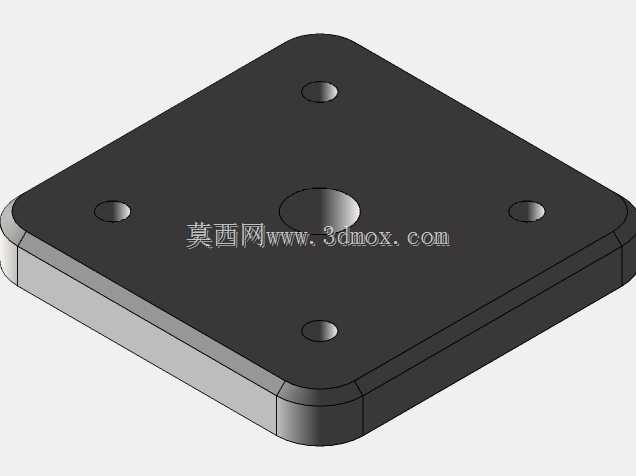

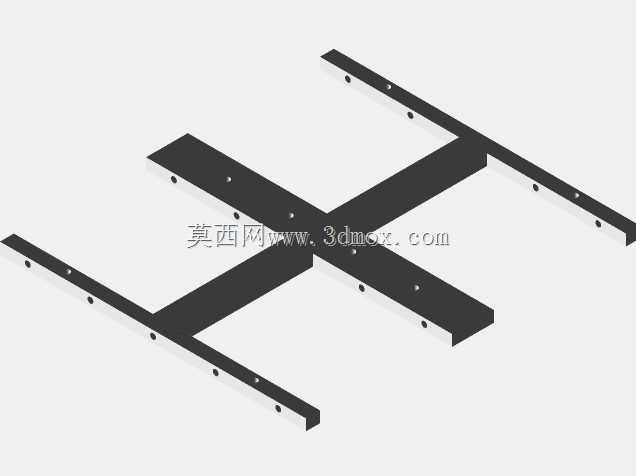

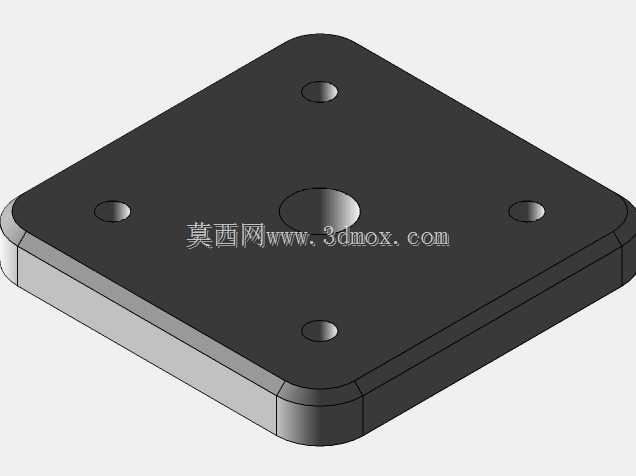

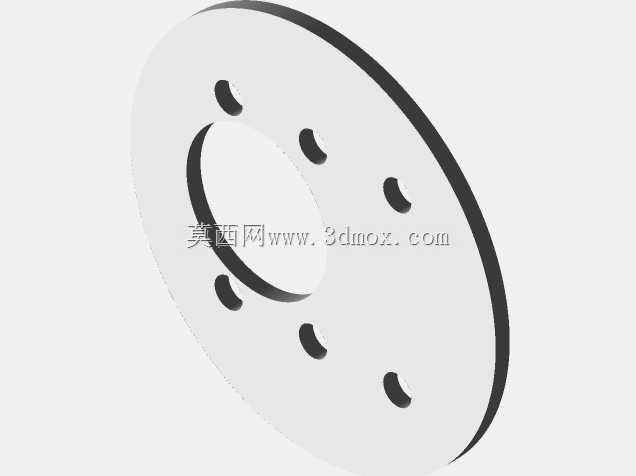

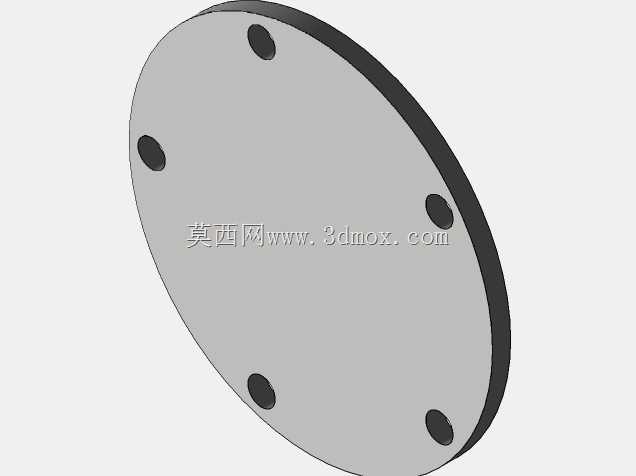

　　设计过程中首先要确认的是安装边界约束，通常这类引擎的整体外径由缸体数量、单缸缸径、活塞行程共同决定，以常见的7缸、9缸径向结构为例，单缸缸径控制在80-120mm区间时，整体外径可控制在600-800mm范围内，轴向尺寸则由曲轴长度、缸头散热结构、后端附件箱的尺寸共同决定，通常不超过外径的1/2，能很好适配圆形安装舱位的固定需求。安装接口通常布置在引擎后端的机匣端面，沿圆周均匀设置6-8个固定螺栓孔，对接安装支架时要保证曲轴中心与被驱动设备的输入轴中心同轴度误差控制在0.05mm以内，避免运转时出现附加弯矩损伤曲轴轴承。

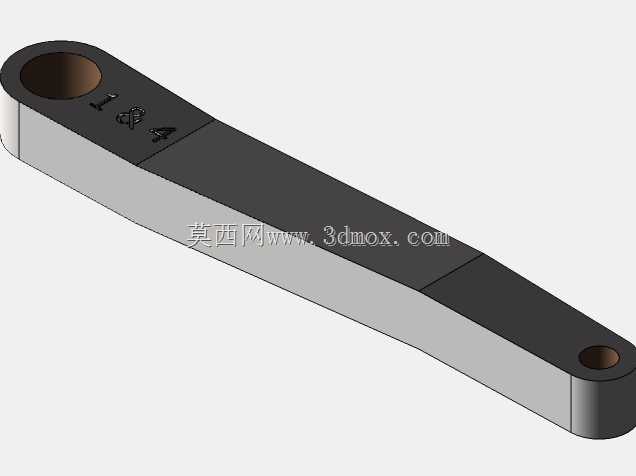

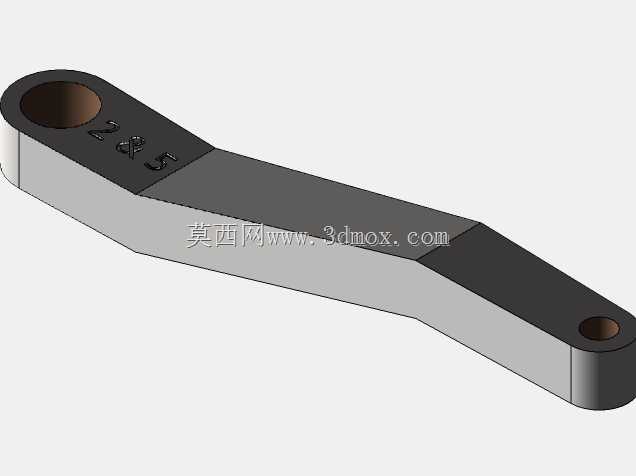

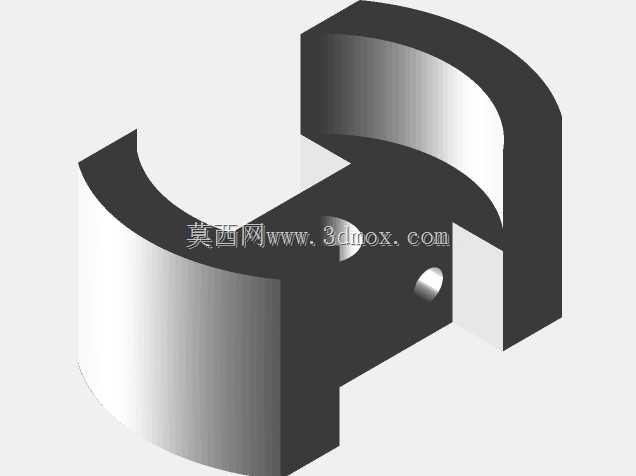

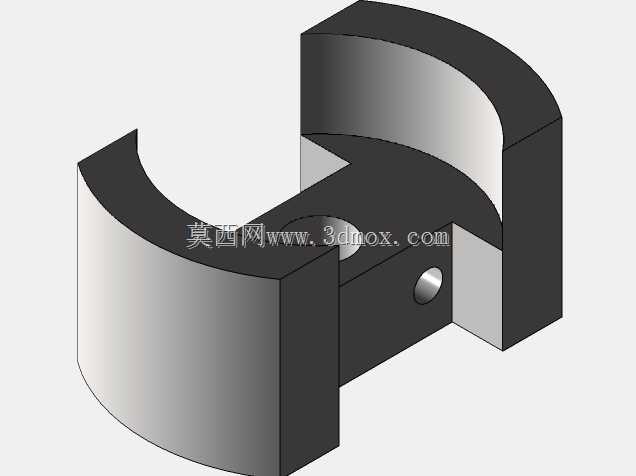

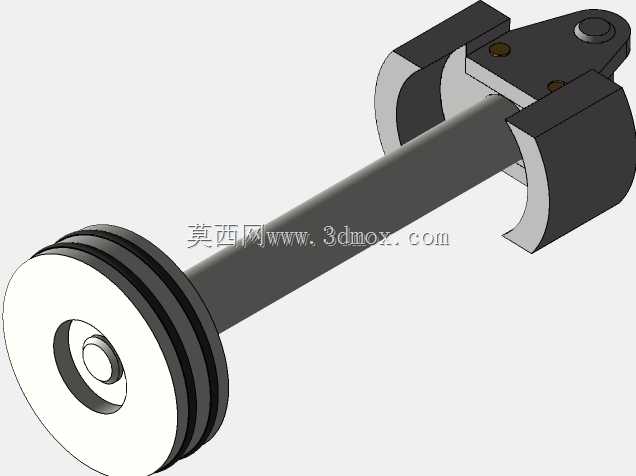

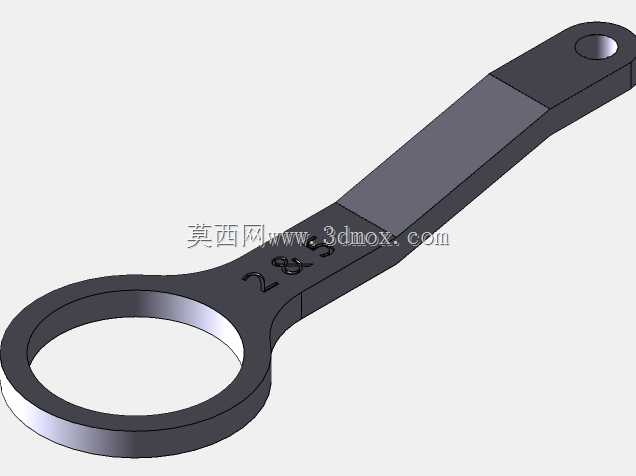

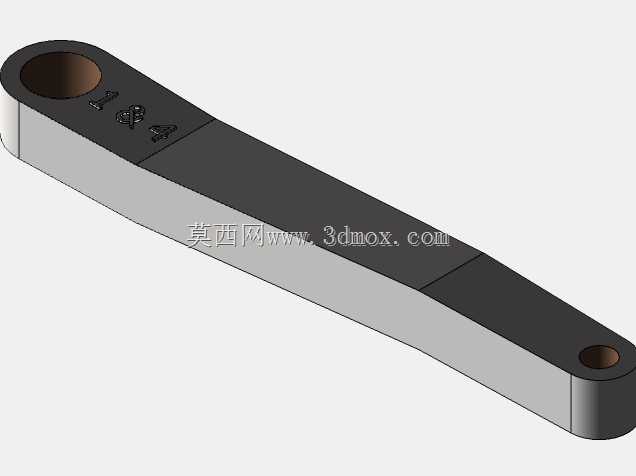

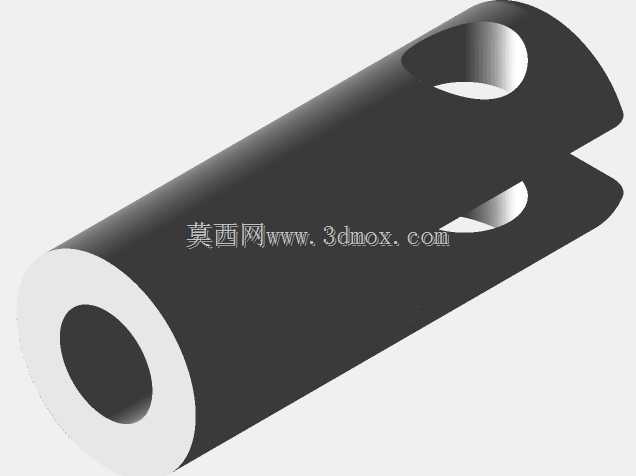

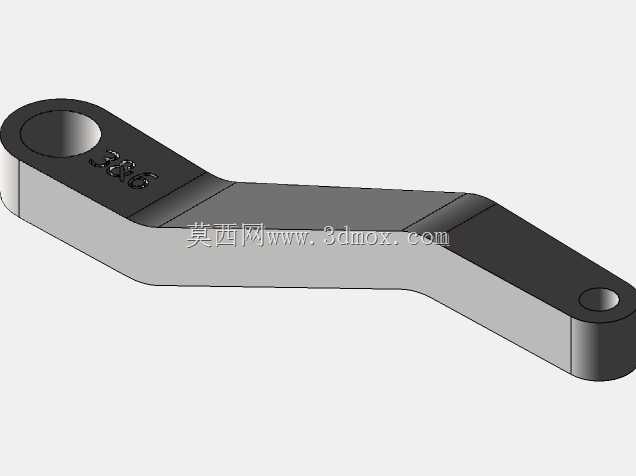

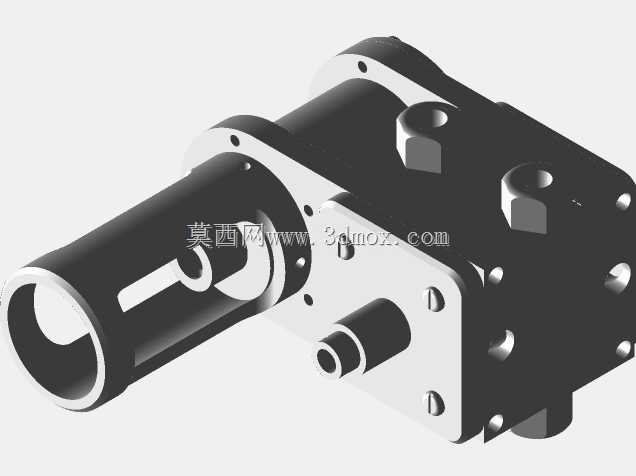

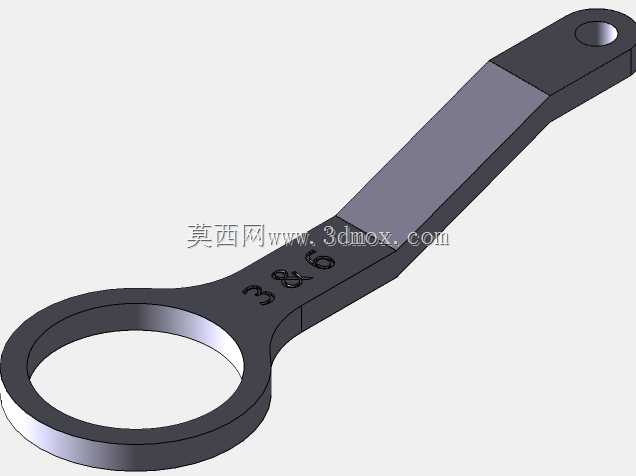

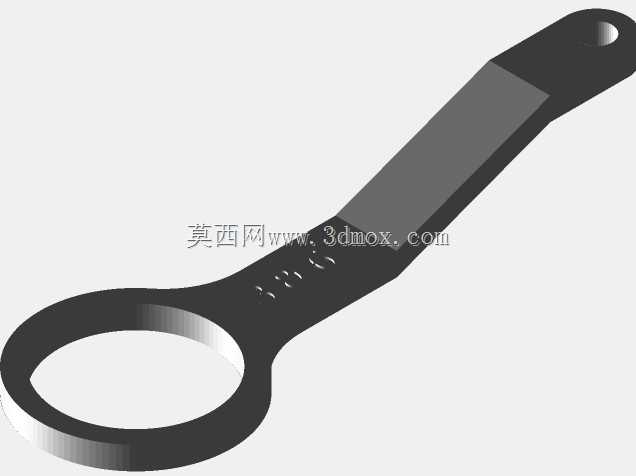

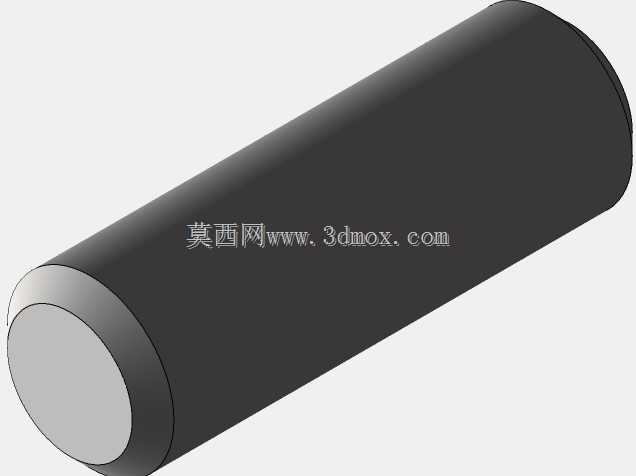

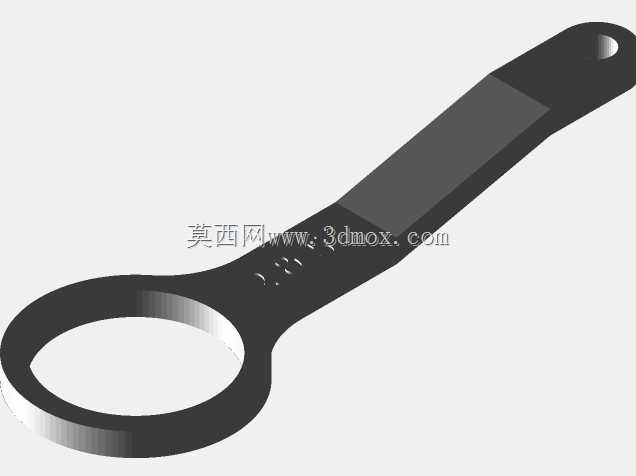

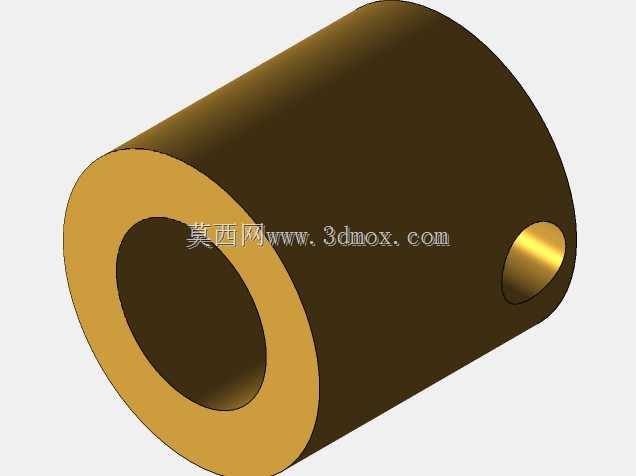

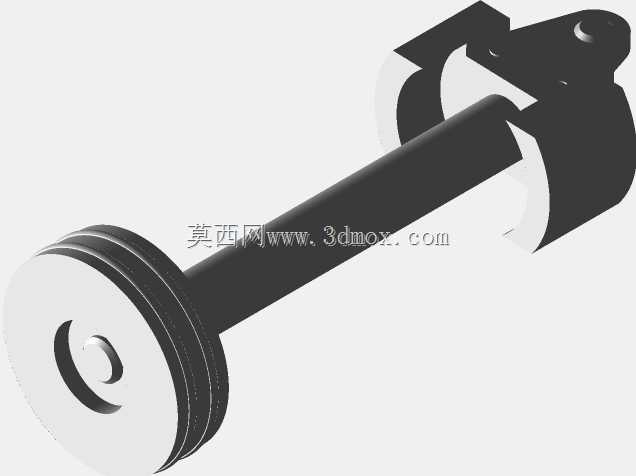

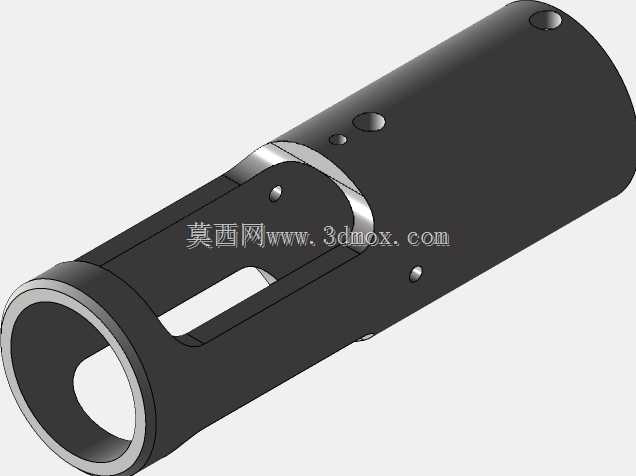

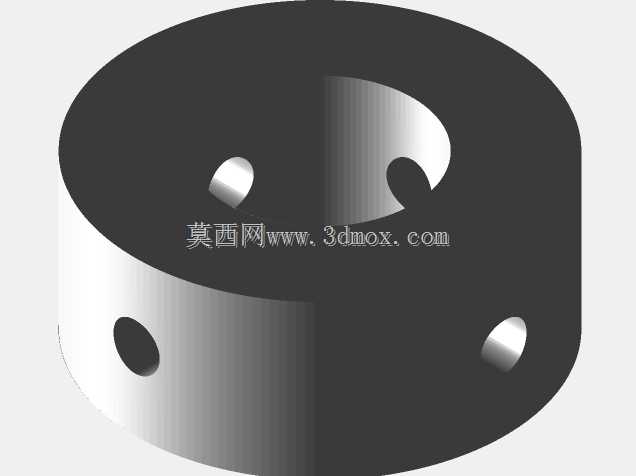

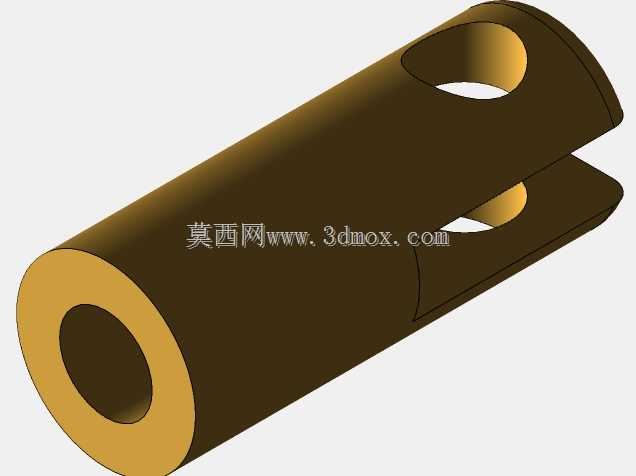

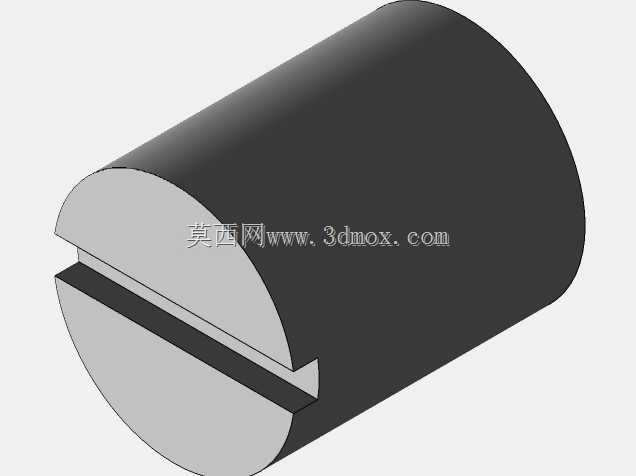

　　结构设计的核心要点在于连杆组件的排布，由于所有活塞连杆共同对接同一个曲柄销，主连杆与副连杆的铰接结构需要做精准的运动仿真校核，要保证每个活塞在上止点、下止点位置时的余隙高度一致，避免出现各缸压缩比偏差过大的问题，通常会将主连杆直接固定在曲柄销上，其余副连杆通过铰接销连接在主连杆的凸耳上，这种结构能最大限度缩小曲柄销的受力集中区域，同时保证各缸的运动相位差均匀分布。活塞组件的设计要兼顾往复运动的轻量化与结构强度，活塞销孔的中心线要相对活塞中心偏移0.5-1mm，抵消做功瞬间活塞对缸壁的侧向敲击力，降低运转噪音与缸套磨损速率。

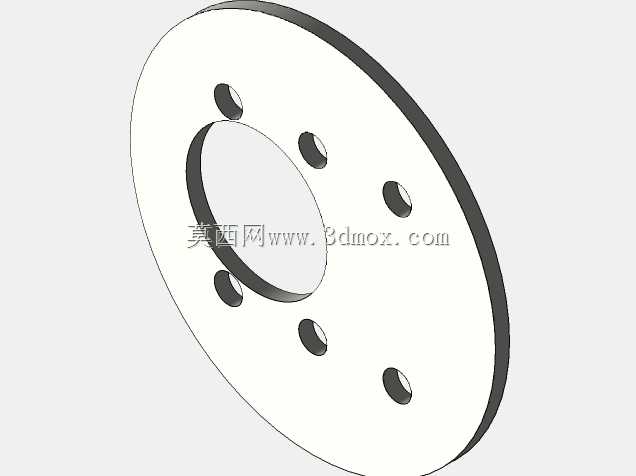

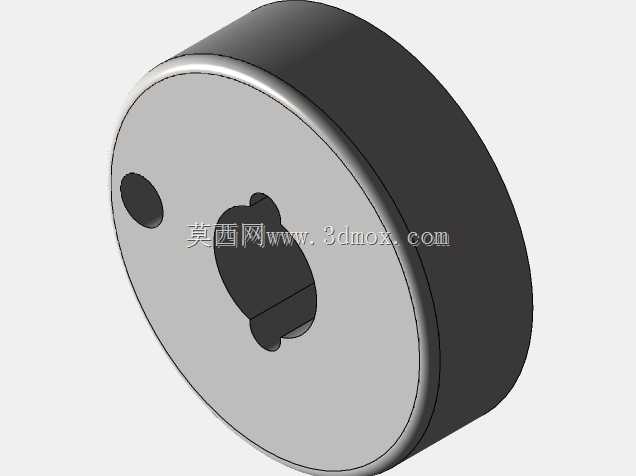

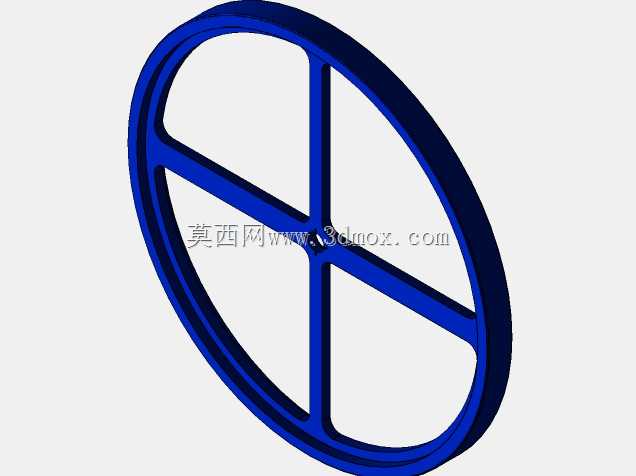

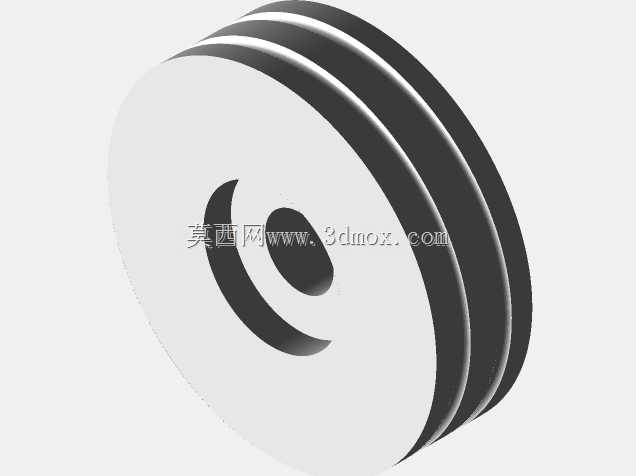

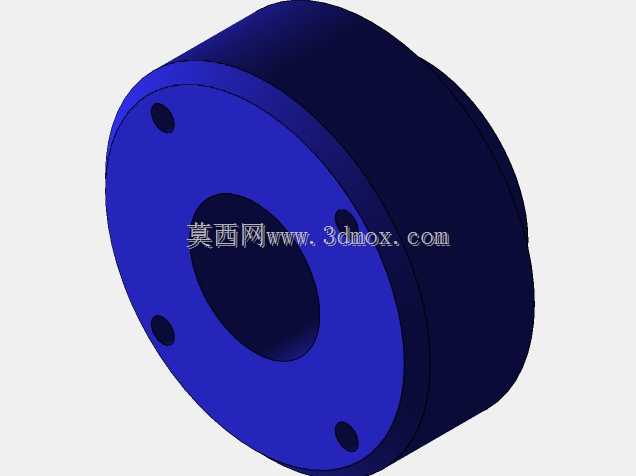

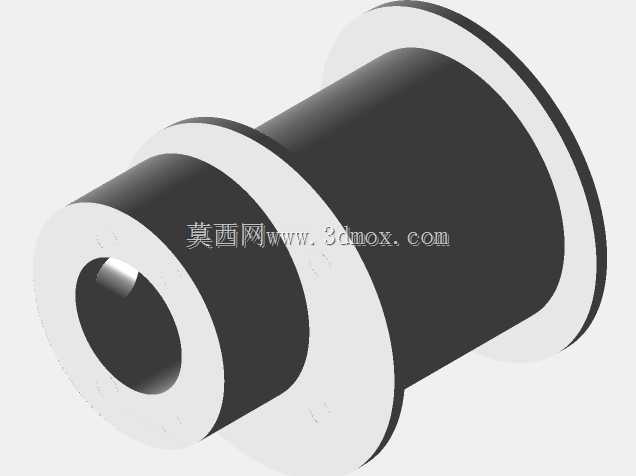

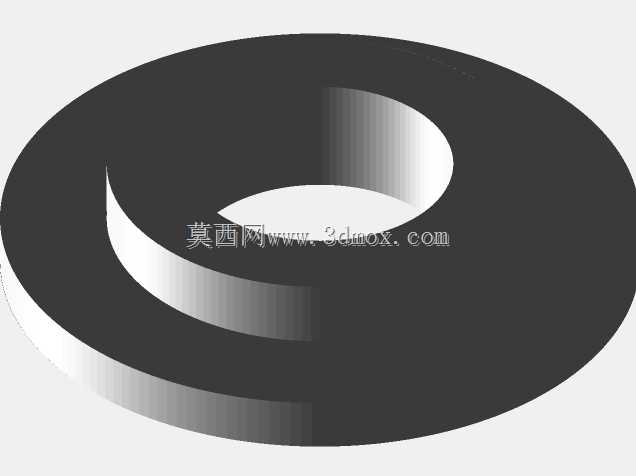

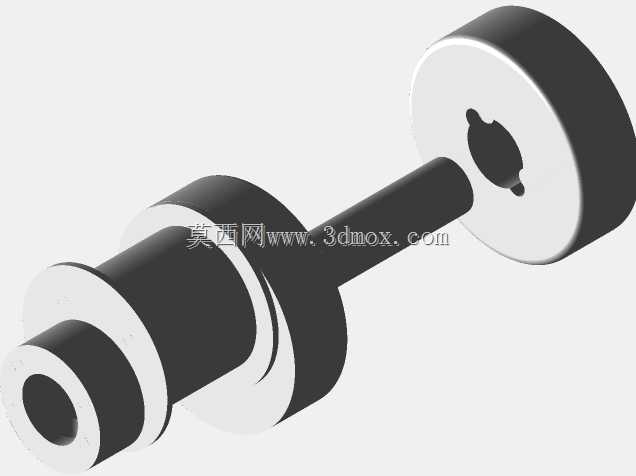

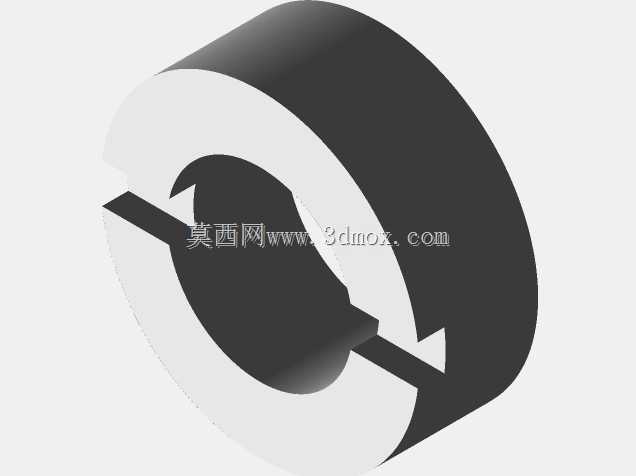

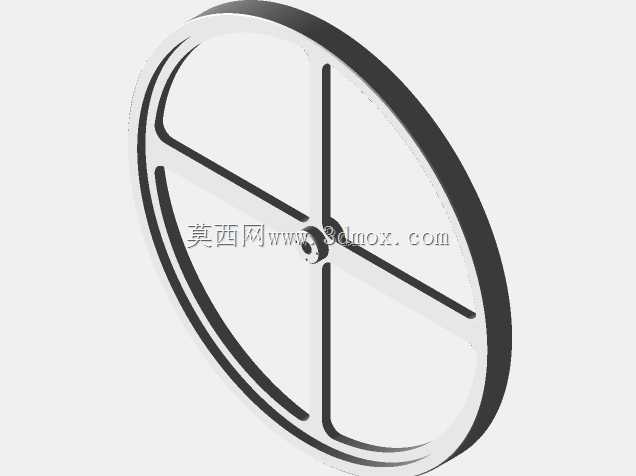

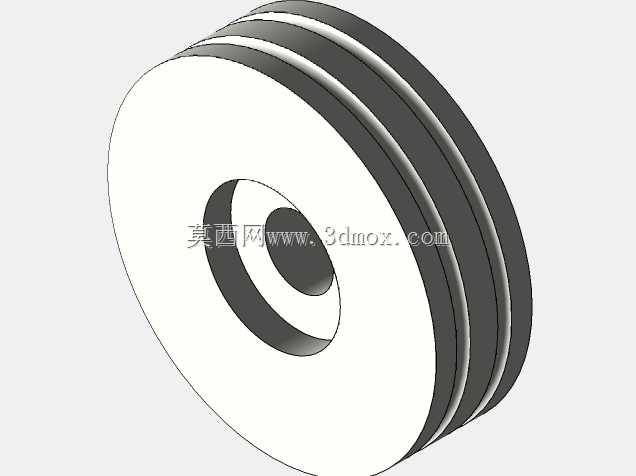

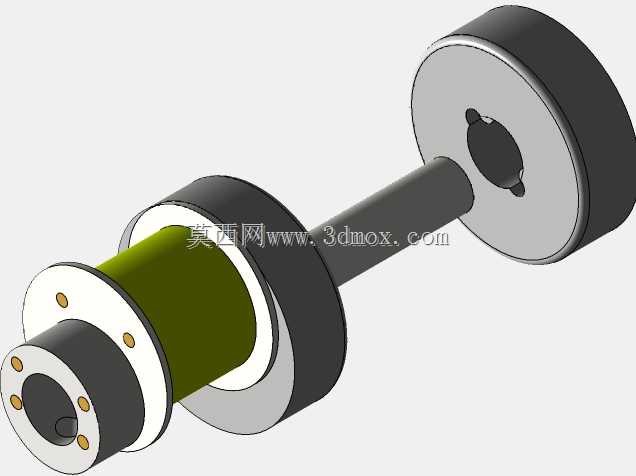

　　飞轮结构通常集成在曲轴的动力输出端，飞轮的转动惯量需要根据缸数、单缸排量做匹配计算，缸数越少的径向引擎需要的飞轮惯量越大，用来抵消非做功行程的转速波动，保证动力输出的平顺性，飞轮外缘通常会加工启动齿圈，对接启动电机的驱动齿轮，启动时的齿轮啮合侧隙要控制在0.2-0.4mm之间，避免打齿或啮合异响。缸体的散热结构如果是风冷方案，会在缸头与缸套外壁布置密集的散热鳍片，鳍片的高度、间距要根据缸体的热负荷计算，保证做功时的缸头温度稳定在180-220℃区间，避免过热导致的材料强度下降；如果是水冷方案，则要在缸体与缸头内部布置连通的冷却水腔，冷却水的流向要从缸体下部进入，缸头上部流出，保证高温区域的冷却效率。

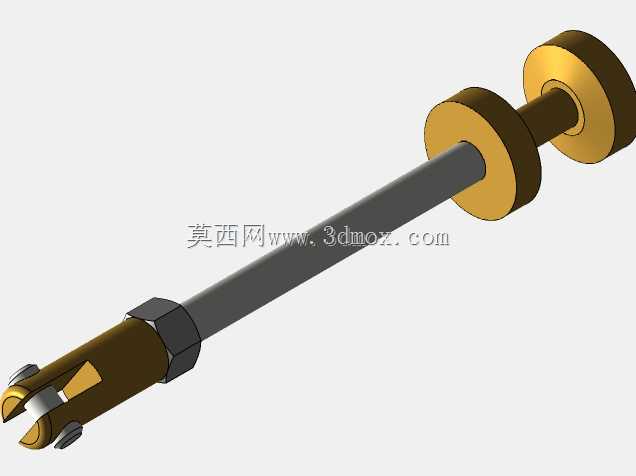

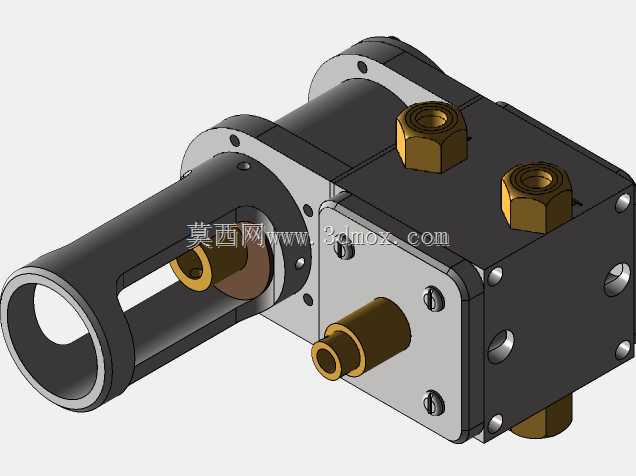

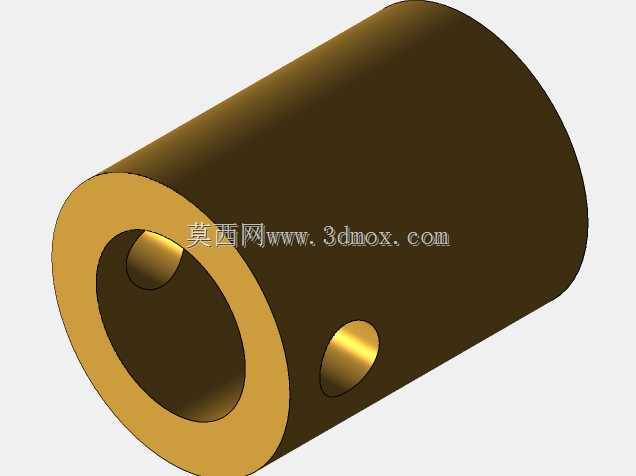

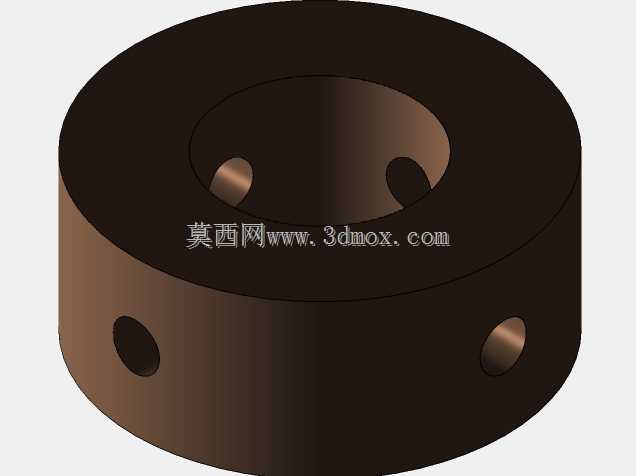

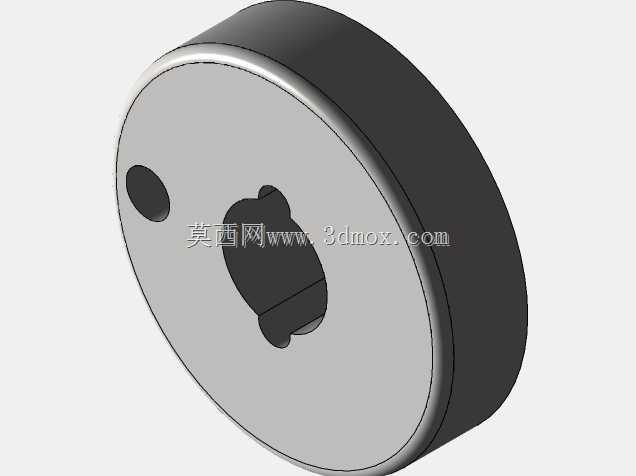

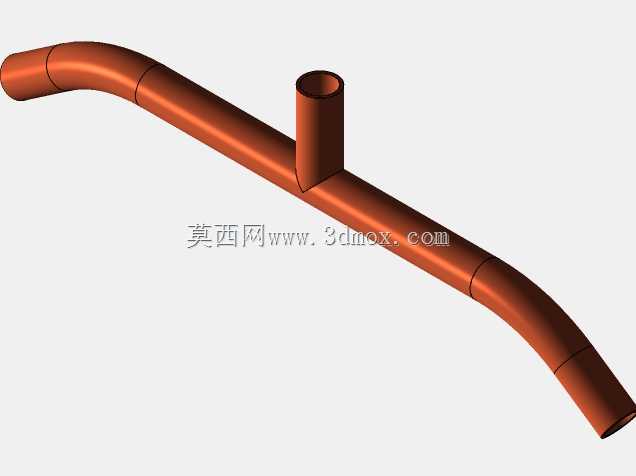

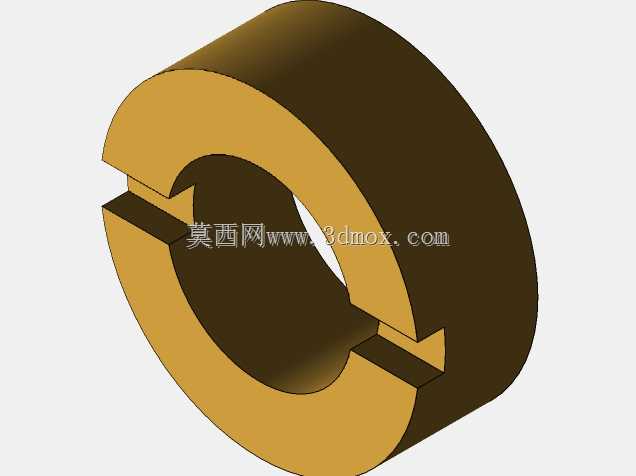

　　油路设计上，由于缸体呈放射状排布，重力作用下的润滑油回流特性与直列引擎完全不同，机匣内部的润滑油路要沿曲轴中心布置主油道，通过曲轴内部的油孔向每个连杆轴承、活塞销输送润滑油，回流的润滑油会沿机匣内壁的导油槽流回底部油底壳，要避免缸头位置的润滑油堆积导致的烧机油问题。气路结构的进排气门通常布置在缸头位置，采用顶置气门结构，通过推杆、挺柱对接曲轴前端的凸轮盘，凸轮盘的型线要根据各缸的做功相位精准设计，保证进排气门的开启、关闭正时匹配做功循环，配气相位的重叠角要控制在合理区间，兼顾低速扭矩与高速功率输出。

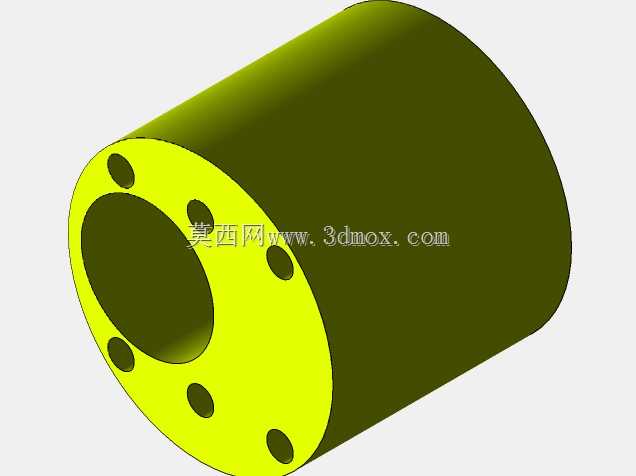

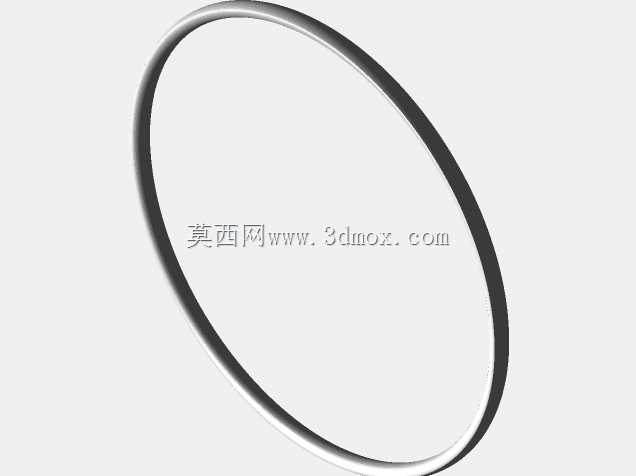

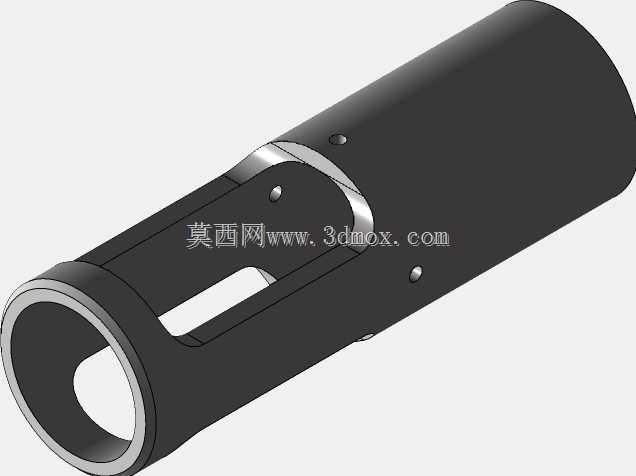

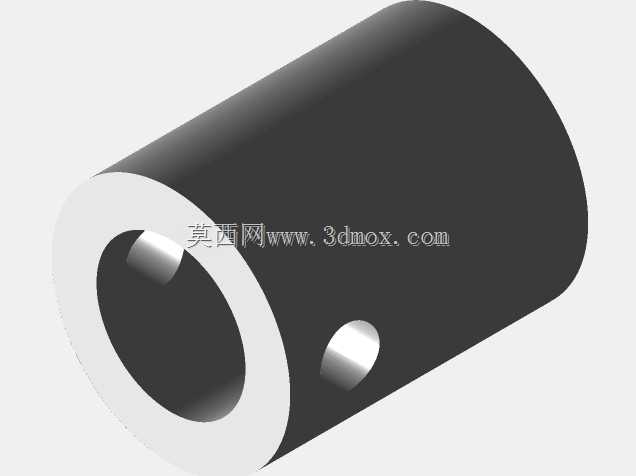

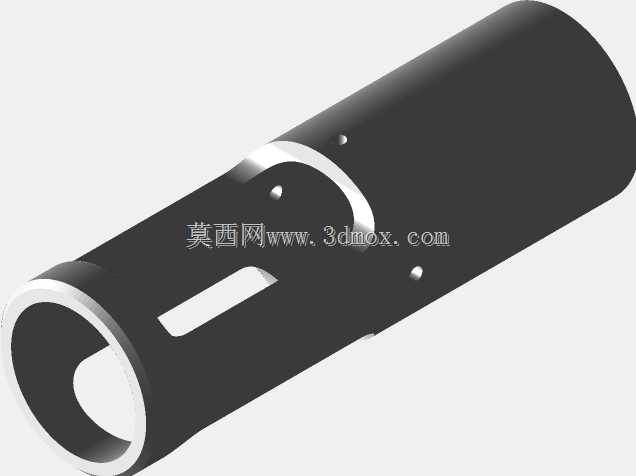

　　实际装配过程中，要先完成曲轴组件的动平衡调校，将曲轴、飞轮、连杆组件组装后做动平衡测试，剩余不平衡量要控制在2g·cm以内，避免高速运转时出现整机振动。缸套与机匣的配合采用过盈配合，过盈量控制在0.02-0.04mm之间，压装时要保证缸套中心线与曲轴中心的垂直度误差不超过0.02mm/100mm，避免活塞运动时出现偏磨。活塞环的开口间隙要根据缸径大小调整，第一道气环的开口间隙控制在0.25-0.4mm，油环的开口间隙控制在0.2-0.3mm，保证密封性能的同时避免热胀卡滞。

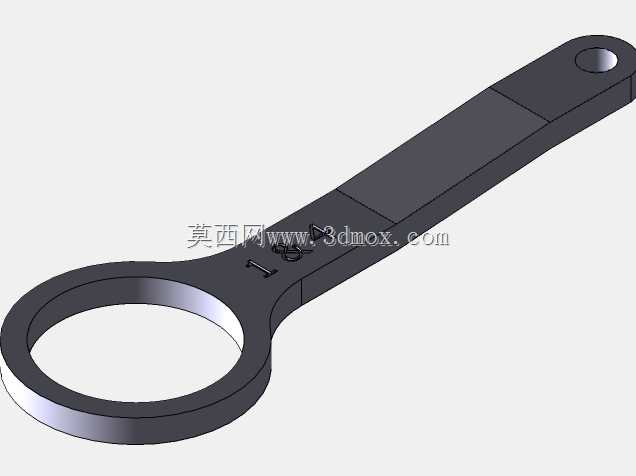

　　这类径向动力结构的日常维护要点也和常规直列引擎有区别，由于缸体呈周向排布，火花塞的检查更换需要沿圆周依次操作，每个缸的点火正时要单独校准，保证各缸的点火提前角一致；润滑油的更换周期要比同功率直列引擎缩短20%左右，因为周向排布的结构更容易出现润滑油在机匣内的搅动阻力，润滑油的老化速率更快。在做三维建模过程中，要重点校验各运动部件的运动干涉情况，尤其是连杆组件在曲柄销位置的运动包络，要保证各连杆摆动时不会出现相互碰撞，最小间隙控制在1mm以上；同时要预留出足够的维修操作空间，比如火花塞的拆装空间、喷油嘴（或化油器接口）的安装空间、缸头螺栓的扳手操作空间，避免设计完成后出现无法装配、无法维护的问题。
