欧姆龙G6Z-1F贴片继电器三维结构

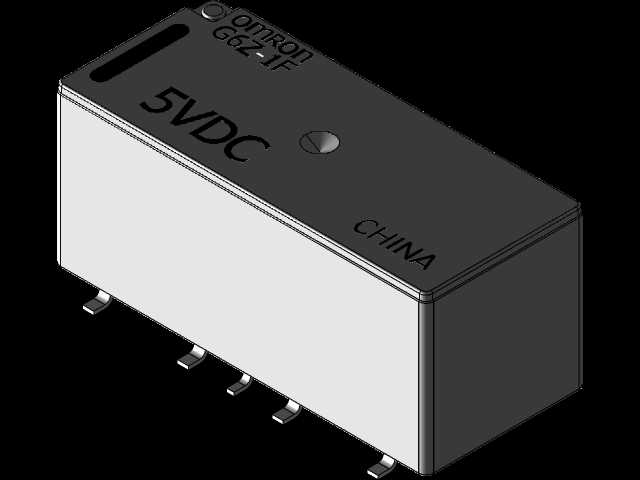

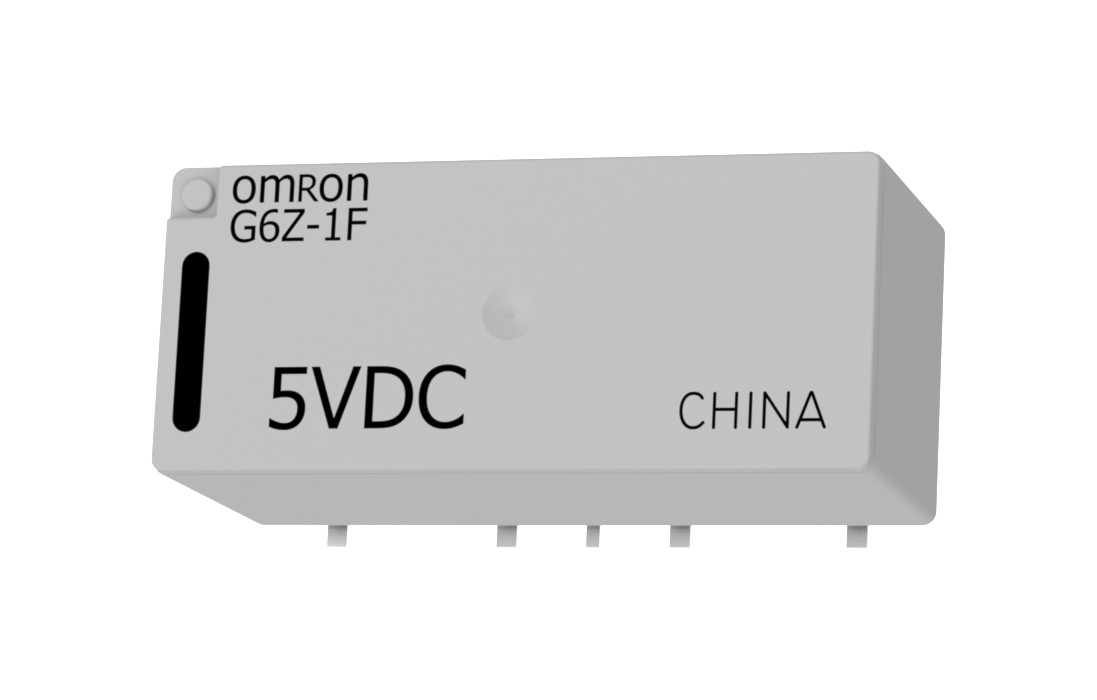

　　在高密度电子控制板卡的布局设计工作里，这类小型贴片继电器的三维模型是板级结构设计阶段绕不开的核心元件之一，很多刚接触工控板卡设计的工程师容易忽略这类元件的实际安装边界，只盯着 datasheet 上的平面尺寸画封装，等到SMT回流焊之后才发现元件本体和周边的高电容、接线端子出现干涉，或是引脚焊盘的位置偏差导致虚焊，这类问题在批量生产阶段会直接拉高返修成本。这款G6Z-1F继电器的设计本身就是为了适配高密度贴装场景，整体采用长方体塑封外壳，外壳表面做了哑光磨砂处理，顶面直接丝印了型号、线圈电压与产地标识，在生产环节的视觉检测工序里，这些标识可以快速完成元件的来料核对，避免错料上线。从结构设计的角度看，

　　这款继电器的引脚采用底部直出贴片设计，引脚间距严格遵循标准SMD贴装规范，五个引脚沿本体长度方向等距排布，每个引脚的伸出长度、宽度都做了统一公差控制，既保证SMT贴装时的引脚共面度要求，也能在回流焊过程中让焊锡均匀爬升，形成可靠的焊点连接。在实际应用场景中，这类继电器常被用在小型PLC的输出通道、工业传感器的信号切换回路、通讯设备的线路通断控制单元里，因为本身是5VDC线圈驱动，刚好匹配多数数字控制电路的供电等级，不需要额外设计电压转换电路，能大幅简化板卡的电源回路设计。做三维建模的时候，除了还原本体的外部轮廓，还要特别注意几个容易出错的结构细节：首先是本体侧面的脱模斜度，塑封外壳在注塑生产时会有微小的拔模角度，

　　这个角度如果在建模时忽略，做板卡装配干涉检查的时候就会出现误判，以为元件和周边结构有间隙，实际贴装后却出现挤压；其次是顶面的圆形定位凸点，这个小凸点是生产时的模具定位点，虽然尺寸很小，但在做设备外壳的内部避让设计时，如果刚好有壳体筋位对应这个位置，就必须留出足够的间隙，避免压到元件本体导致内部触点变形；还有本体一侧的黑色长条标识槽，这个结构是用来标识引脚定义方向的，建模时要还原它的凹陷深度，方便后续出装配图的时候标注元件方向，避免SMT贴装时元件反向。关于安装边界的考量，除了元件本体的长宽高尺寸，还要预留出贴装时的元件周边安全距离，一般来说沿引脚排布方向的两端要留出至少1mm的维修间隙，方便后续返修时用热风枪拆卸元件，

　　垂直于引脚的两侧要留出0.5mm以上的间隙，避免和周边元件产生锡桥连焊。这款继电器的内部触点采用密封式结构，塑封外壳把内部的电磁线圈、触点弹片完全包裹，在多尘、有轻微凝露的工业现场环境里，能有效避免外界杂质进入触点间隙导致接触不良，这也是它在工业控制板卡上被广泛应用的核心原因。在做板卡布局的时候，还要注意这类电磁继电器的磁场影响范围，建模时可以把本体的磁场干扰边界做隐性标注，在布局时把霍尔元件、磁敏感传感器布置在干扰范围之外，避免继电器动作时的磁场干扰导致传感器信号失真。另外，本体底部和PCB板面之间的间隙也要在模型里准确还原，这个间隙是为了让焊锡挥发的助焊剂气体能顺利排出，避免气体滞留在元件底部形成气泡，影响焊接可靠性，建模时不能把元件底面直接和PCB板面做重合约束，要留出符合工艺要求的微小间隙。很多工程师在做这类元件建模时，习惯直接把外形做成规则的直角长方体，忽略了外壳边角的微小圆角，这些圆角虽然尺寸不大，但在做紧凑布局的干涉检查时，往往就是零点几毫米的偏差，决定了整个板卡的尺寸能不能再压缩一点，对于追求小型化的便携工业设备来说，这类细节的把控直接影响最终产品的体积表现。
