多工位柔性冷却管路工作台工装结构

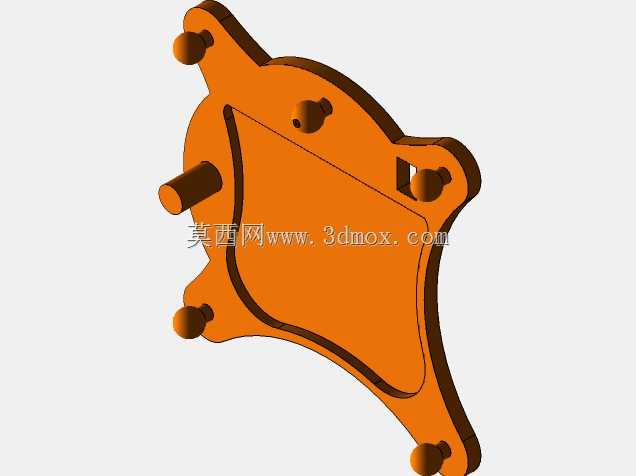

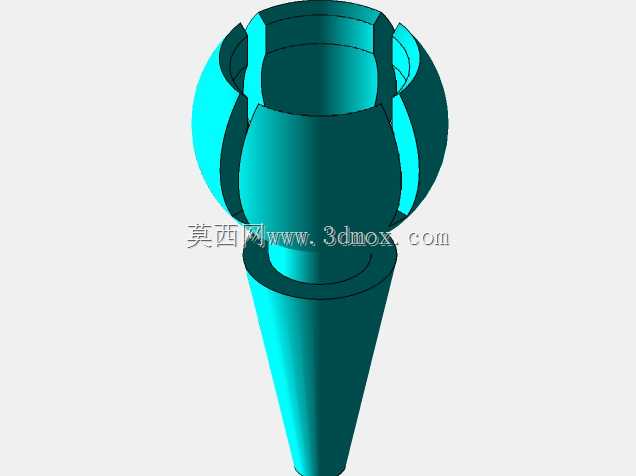

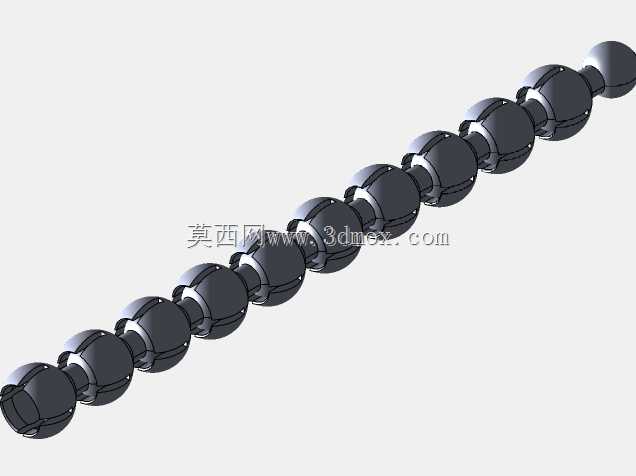

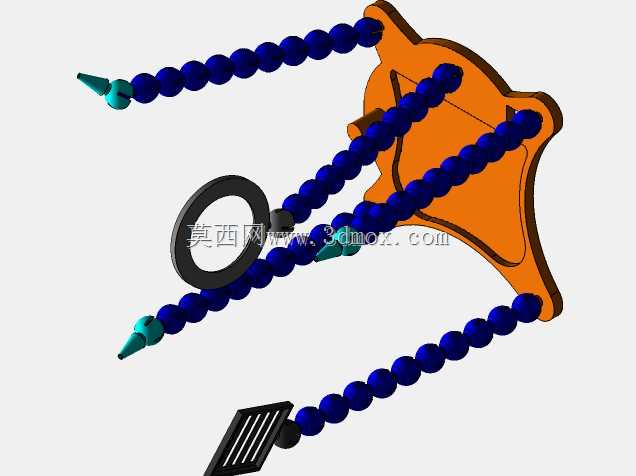

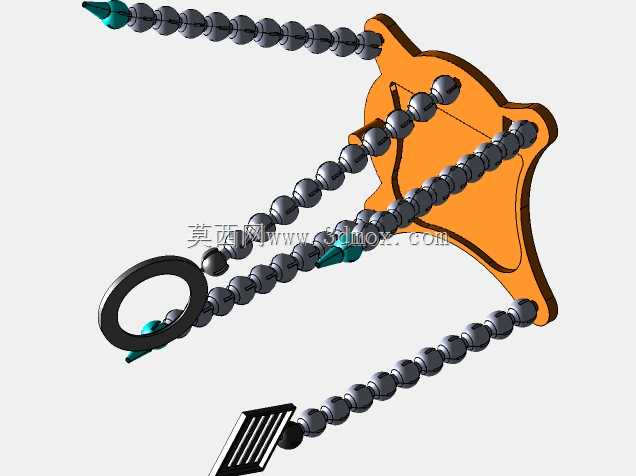

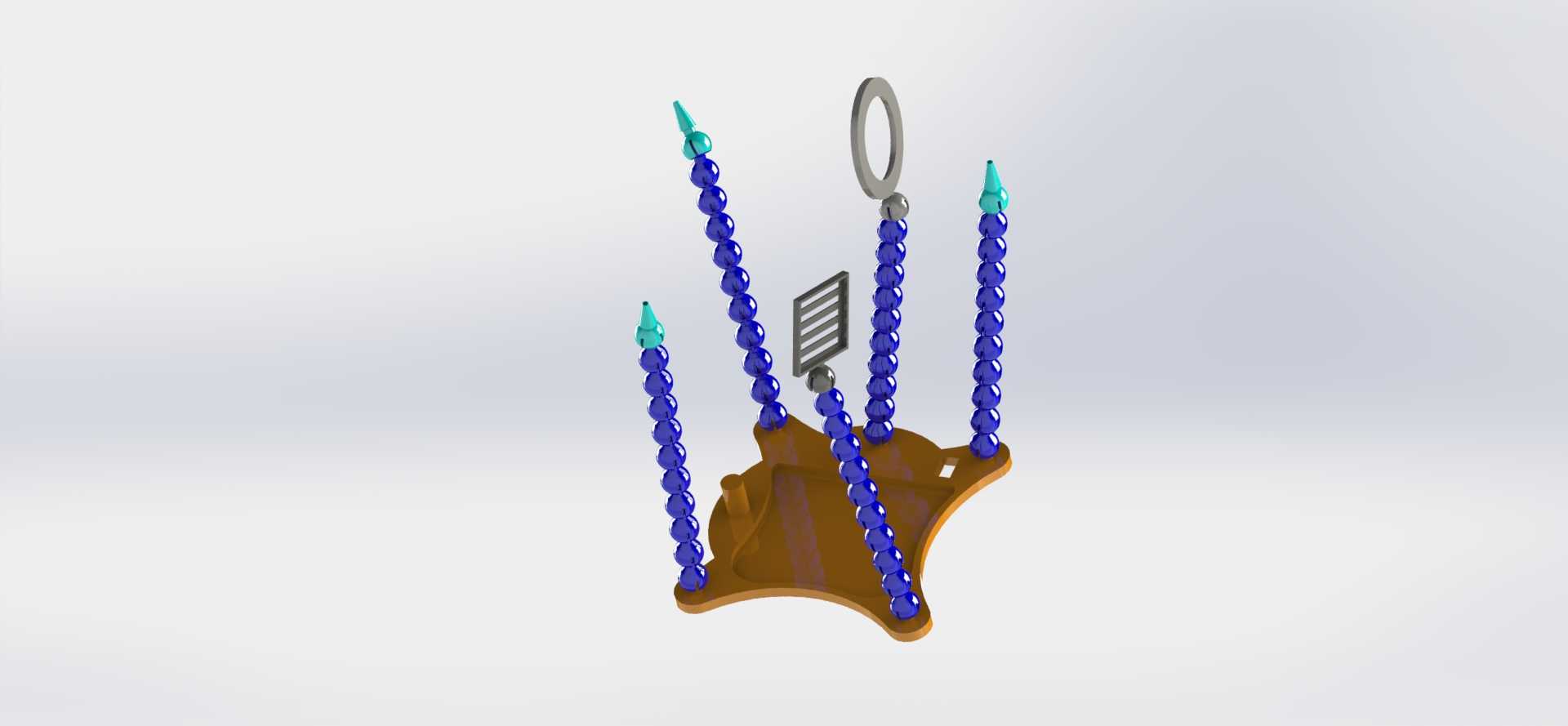

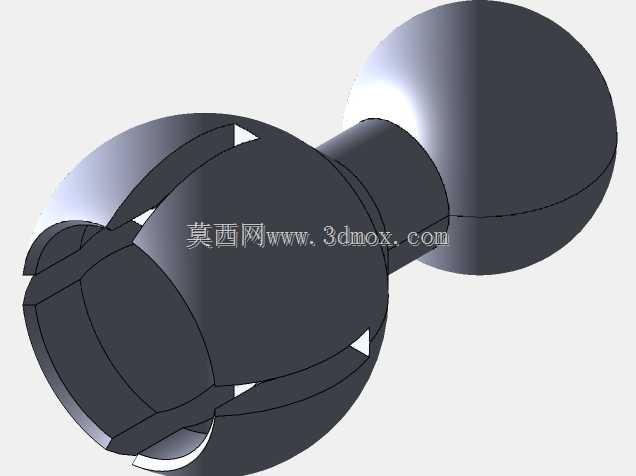

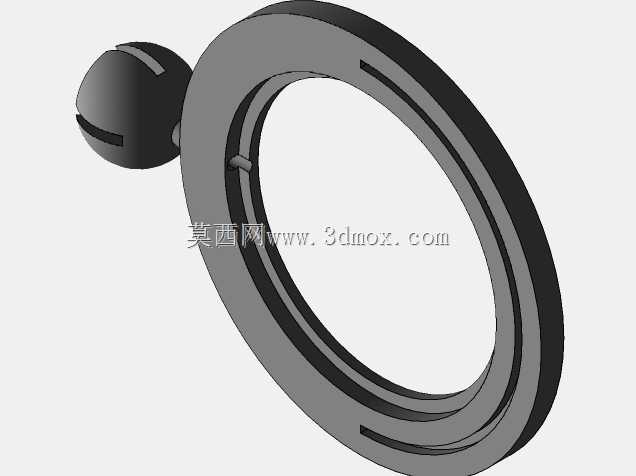

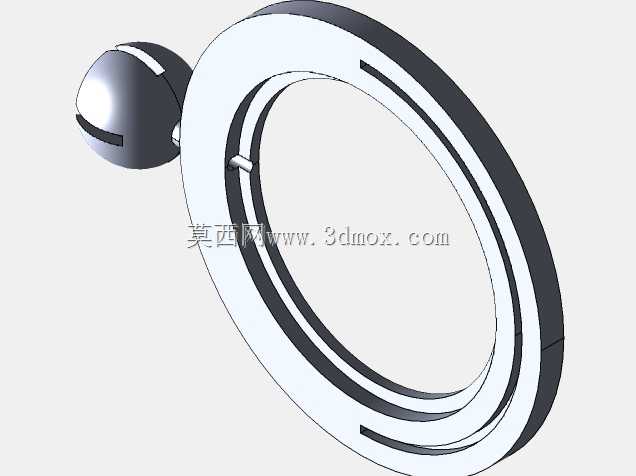

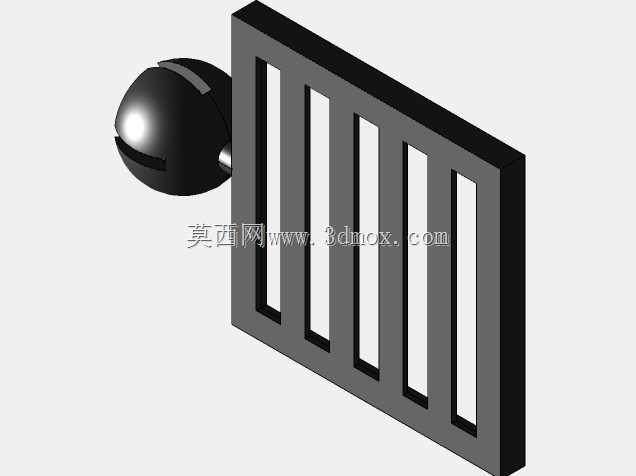

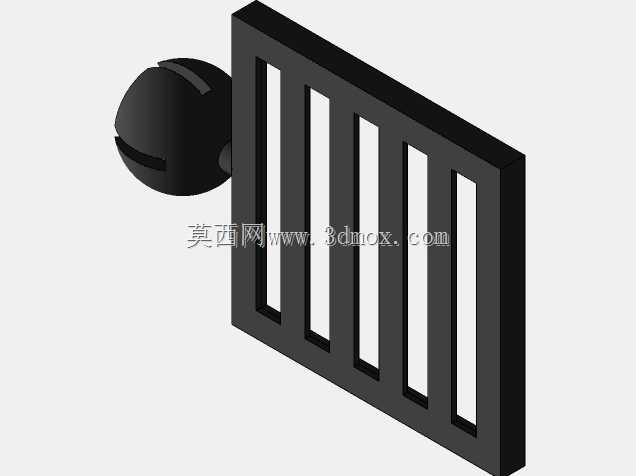

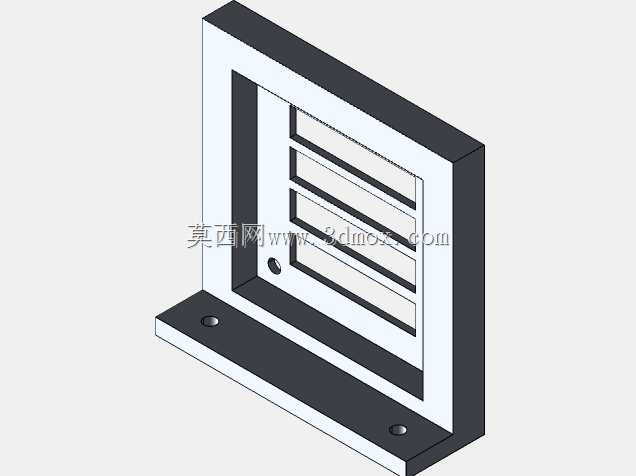

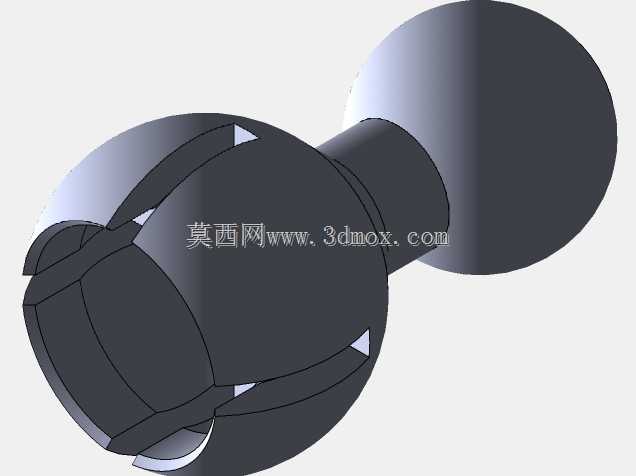

　　这套结构主要面向机加工、小型工件打磨、电子元器件焊接等需要多工位定点冷却或吹屑的作业场景，底座采用仿形不规则支撑结构，底部预留了安装孔位，可直接通过螺栓固定在工作台台面或者设备工装板上，安装边界控制在200mm见方的范围内，不会占用过多作业台面空间，适配多数小型加工工位的台面布局。四根可任意弯曲定型的蓝色竹节式柔性管是核心功能部件，每根管路的末端都配置了锥形窄口喷嘴，可根据实际作业需求调整喷射角度与指向位置，单根管路的有效调节长度覆盖150mm范围，能够同时覆盖四个不同的作业点位，满足多工位同时供液或者供气的需求，无需频繁调整管路位置，减少作业过程中的辅助操作时间。底座上方集成的小型格栅结构，可用于临时放置小型加工工件或者焊锡丝、

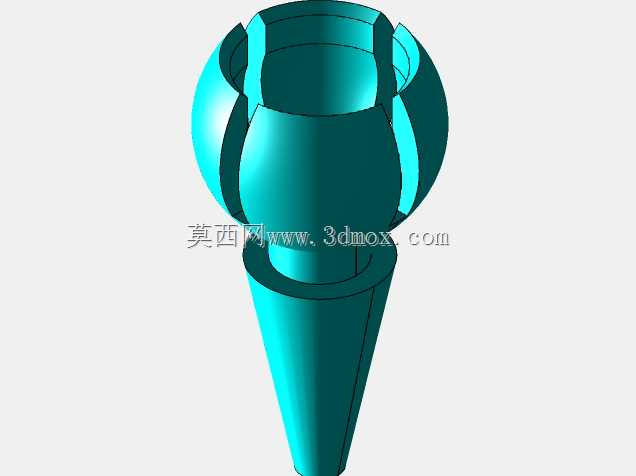

　　打磨头等小型工具，兼顾工位临时置物的功能，顶部设置的金属吊环，既可以作为整体结构的吊装搬运点位，也可以用于悬挂小型工具挂绳，拓展工位的使用便利性。设计过程中优先考虑了管路的定型保持能力，竹节管的关节阻尼经过匹配，调整到任意角度后都不会出现自行下垂或者移位的问题，能够持续保持喷嘴对准作业点位，避免冷却介质或者压缩空气偏移造成的冷却不足、吹屑效果差的问题。锥形喷嘴的出口直径经过优化，喷出的流体束集中不散乱，在0.3MPa的供气压力下，有效喷射距离可达80mm，能够精准覆盖加工点位的同时，不会造成流体飞溅影响周边工位作业。底座采用加厚的硬质结构设计，自身重量足够维持整体稳定性，即使四根管路全部调整到同一侧的极限位置，

　　也不会出现重心偏移倾倒的问题，无需额外增加配重块。管路与底座的连接位置采用密封式快插结构，后期如果出现管路磨损或者喷嘴堵塞的问题，可以直接单独更换对应管路，无需拆解整个底座结构，降低后期维护的成本与时间。在实际应用场景中，这套结构可以直接接入车间的压缩空气管路，用于打磨作业时的吹除废屑，也可以接入冷却水泵管路，用于小型工件铣削、钻孔作业时的切削液定点输送，还可以接入低压冷风系统，为电子焊接作业提供定点冷却，避免焊点过热损坏周边元器件。整体结构没有多余的复杂传动部件，所有功能部件都采用模块化设计，生产加工难度低，普通的机加工车间就可以完成底座的加工与整机组装，竹节管和喷嘴都采用标准通用件，采购替换成本低，适合小型加工工位、

　　教学实训工位、维修工作台等场景批量配置使用。设计时特意将底座的边缘做了圆弧过渡处理，避免作业过程中尖锐边角磕碰操作人员，所有管路的外表面都做了光滑处理，不会积存油污或者废屑，日常清理只需要用抹布擦拭即可，维护难度极低。
