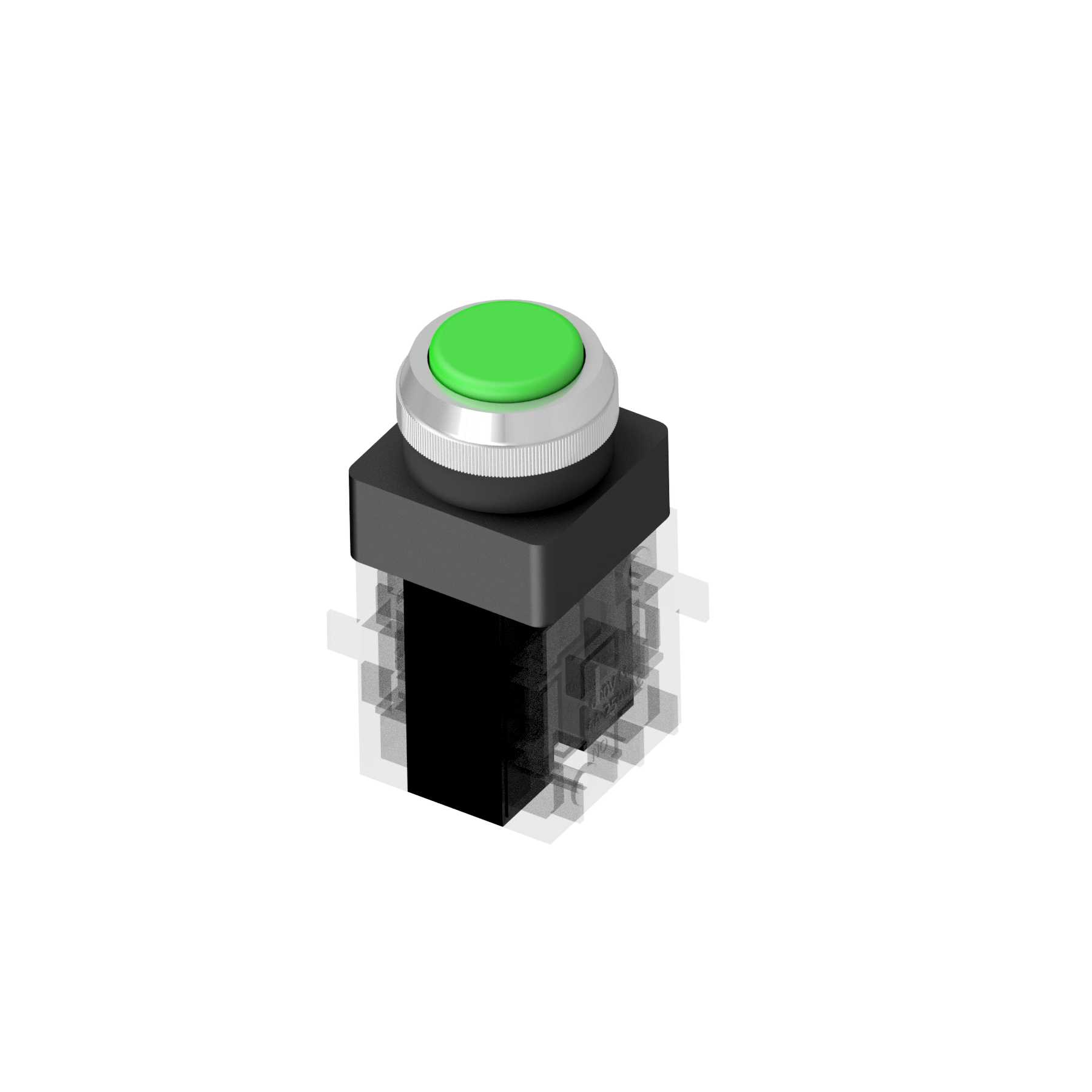

工业设备用凸头绿色自锁电源开关按钮

　　这类凸头带金属压圈的电源按钮，是工业电控柜、机床操作面板、小型自动化设备操作站上最常用的主令操作元件，日常做设备主回路通断、控制回路启停触发使用，相比平头按钮，凸头结构的操作面高出安装面板一定距离，操作人员戴劳保手套也能精准触压，不会出现按偏、触发不到位的问题，顶部绿色帽盖符合工业控制领域的通用色标规范，默认对应启动、通电类操作，现场运维人员不用看标识就能快速识别功能，降低误操作概率。

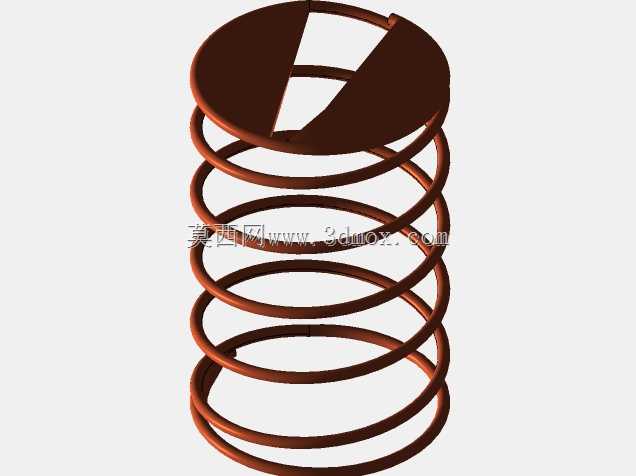

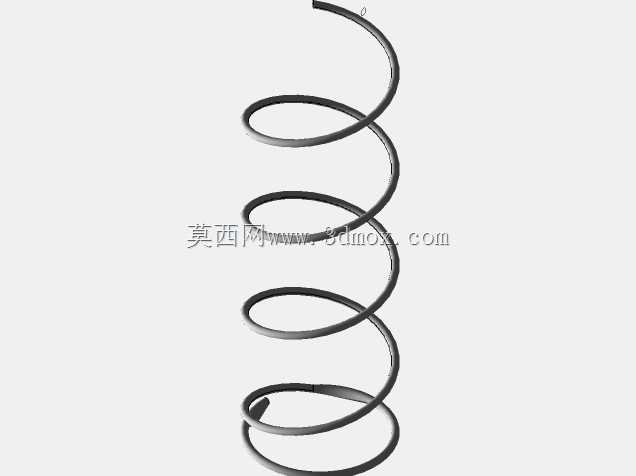

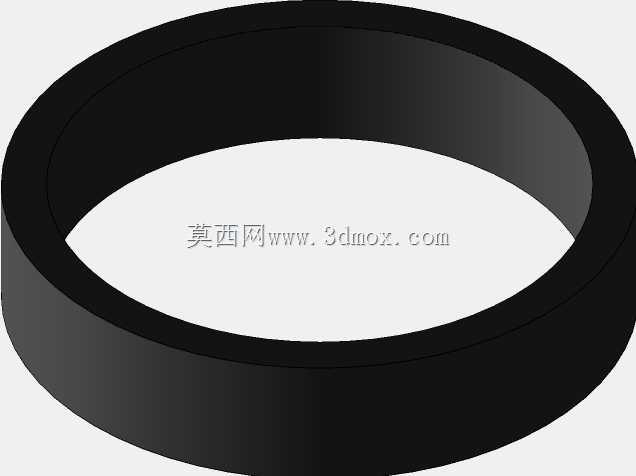

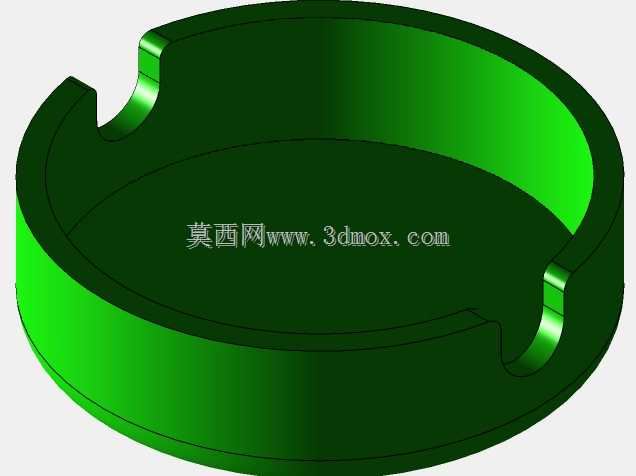

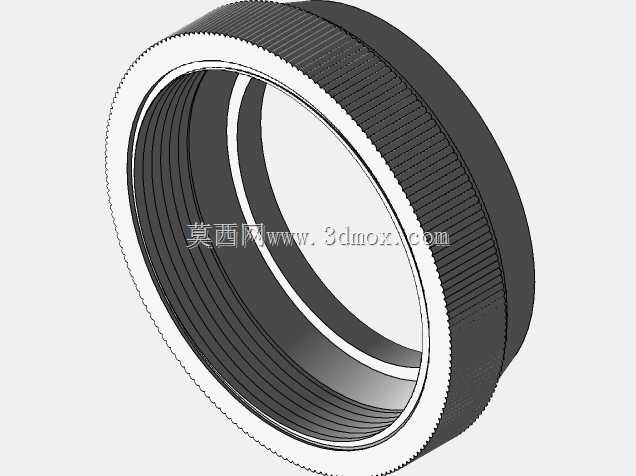

　　从结构设计来看，这款按钮采用分体式装配逻辑，上部操作头和下部触点基座可以拆分，安装时先把操作头从面板正面塞入开好的安装孔，套上防水密封圈后从背面旋紧固定螺母，再把触点基座卡接在操作头尾部即可，不用整体穿线装配，适配厚度1到6毫米的冷轧钢面板、绝缘工程塑料面板，安装开孔采用行业通用的标准圆孔尺寸，和同规格的急停按钮、旋钮开关开孔完全通用，面板开孔后不用额外做适配加工，替换同规格旧件时直接拆装就能完成，不用改动原有面板结构。上部的金属压圈采用锌合金镀铬工艺，比全塑料压圈的抗冲击性能高很多，车间现场如果有工具磕碰、物料剐蹭，不会出现压圈碎裂、按钮松动脱落的问题，压圈和绿色按钮帽之间预留了0.8毫米的活动间隙，按动的时候不会出现卡滞、偏磨的情况，操作头内部的复位弹簧采用不锈钢材质，长期在多粉尘、轻度潮湿的车间环境下使用也不会出现锈蚀卡涩，按动行程控制在3到4毫米之间，按压力度设置在5到8牛，既不会因为设备振动出现误触发，也不会因为按压力度过大导致操作人员长期操作疲劳。

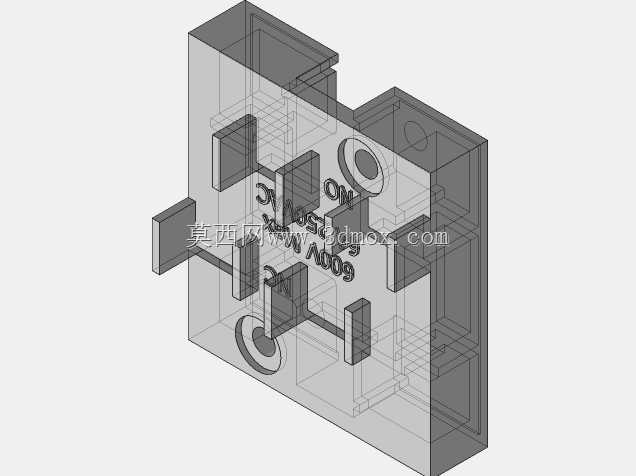

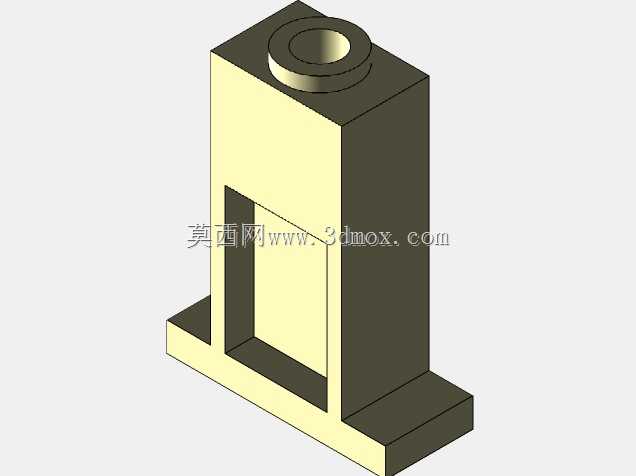

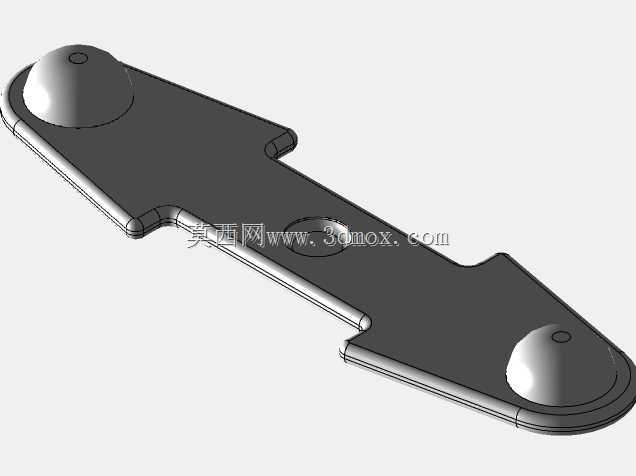

　　下部的触点基座采用阻燃PA66工程塑料注塑成型，阻燃等级达到V0级，即使触点拉弧产生局部高温也不会出现壳体起火、熔融滴落的问题，基座内部自带一组常开主触点，还可以根据使用需求扩展附加触点模块，最多能叠加4组常开常闭触点，适配不同的控制回路接线需求，触点采用银合金材质，相比纯铜触点的导电性能更好，耐电弧烧蚀能力更强，额定工作电压覆盖交流220V到380V区间，额定工作电流5A，能直接驱动小型接触器线圈、中间继电器，也可以通过PLC输入模块传递开关量信号，触点部分带自洁结构，每次按动的时候触点面会产生微小的摩擦滑动，磨掉表面的氧化层和粉尘积垢，避免长期使用后出现接触不良、信号丢触发的问题。

　　建模过程中要重点关注几个装配公差的匹配：操作头和安装孔的配合公差选H8/h7，既保证安装时能顺利塞入，也不会出现间隙过大导致按钮晃动的问题；按钮帽和金属压圈的活动间隙控制在0.5到1毫米，间隙过小会因为热胀冷缩出现卡滞，间隙过大会导致粉尘、切削液顺着缝隙进入按钮内部；复位弹簧的预压量设置为1.5毫米，保证按钮松开后能可靠复位，不会出现触点半接半断的虚接状态；基座和操作头的卡接结构要做15度的导向斜角，装配时不用刻意对准就能顺利卡入，卡接到位后有明显的卡位手感，避免使用过程中基座脱落。另外要注意安装边界的预留，按钮背面的接线端子要和柜内的走线槽、其他电气元件预留至少20毫米的安全间隙，方便后期接线、检修，端子的压线螺丝采用M3规格，适配0.5到2.5平方毫米的多股铜芯线，压线时要把线芯完全塞入端子孔内，避免露铜造成短路。

　　这类按钮在实际使用场景中，除了常规的设备电源通断，还会用在生产线的手动/自动模式切换触发、故障复位确认、安全回路复位等位置，绿色帽盖可以根据功能需求更换成红色、黄色、蓝色等不同颜色，对应停止、预警、点动等不同操作功能，操作头的防护等级达到IP65，面板正面可以抵御轻度的切削液飞溅、粉尘喷淋，适合用在普通机加工车间、装配生产线、仓储物流设备的操作面板上，不适合在长期浸泡在液体、强腐蚀气体的环境下使用。建模时还要把按钮按动的活动行程做出来，方便后续做设备操作动画、虚拟调试的时候模拟按钮按动的状态，检查操作面板上的按钮间距是否合理，会不会出现按一个按钮误碰相邻按钮的问题，通常相邻两个按钮的中心距要预留至少30毫米的距离，保证操作人员戴手套操作时的动作空间。
