BH1750光照传感器专用安装固定支架

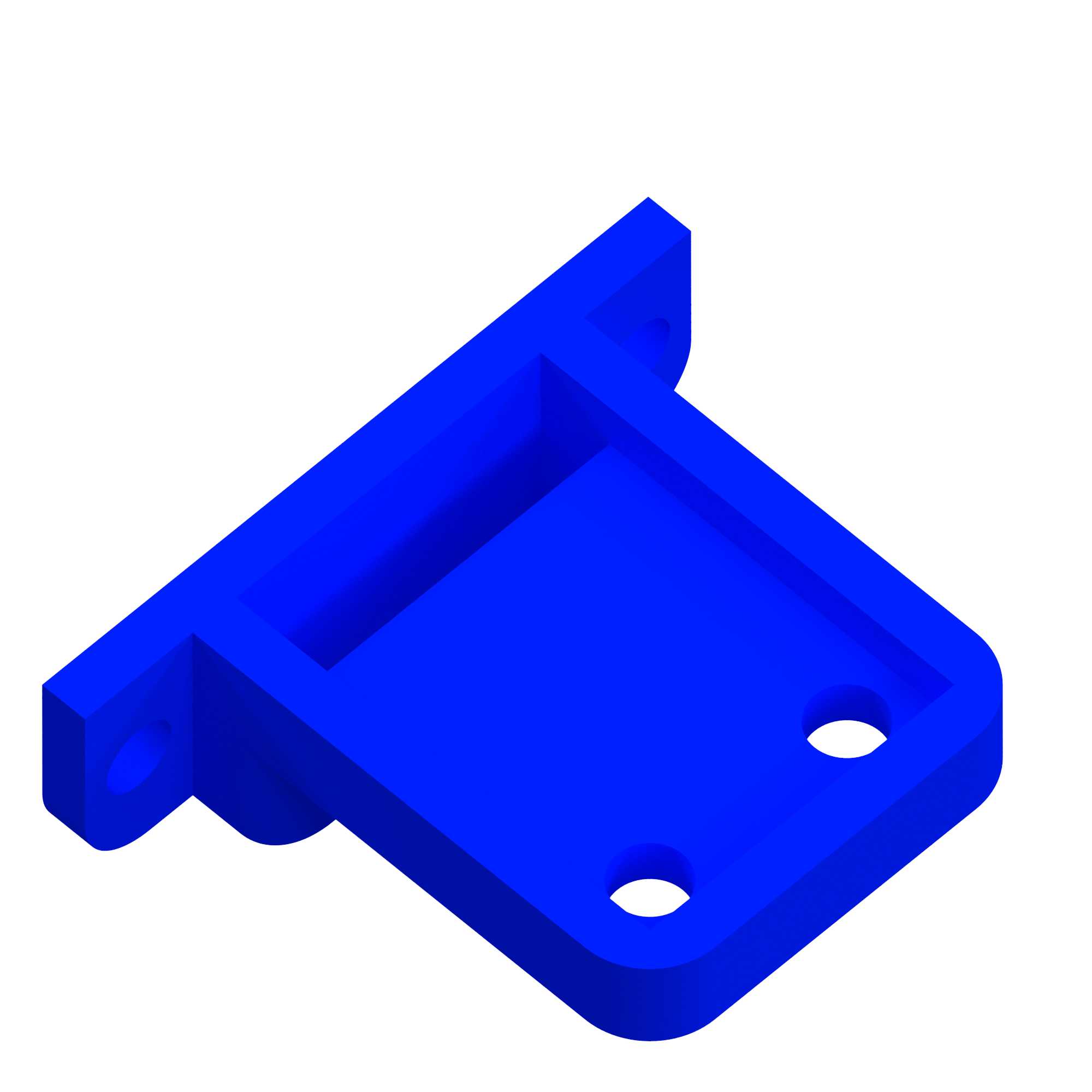

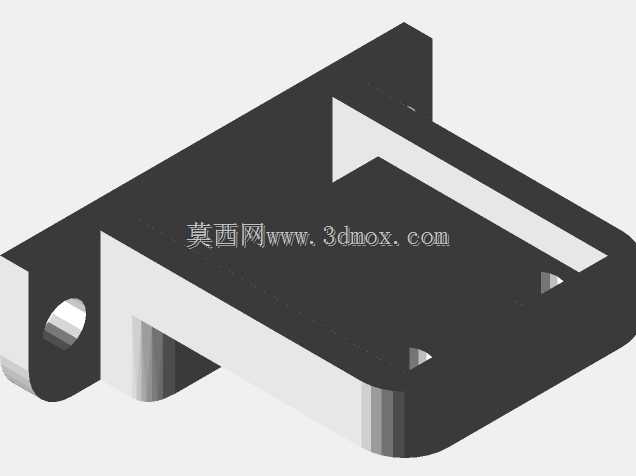

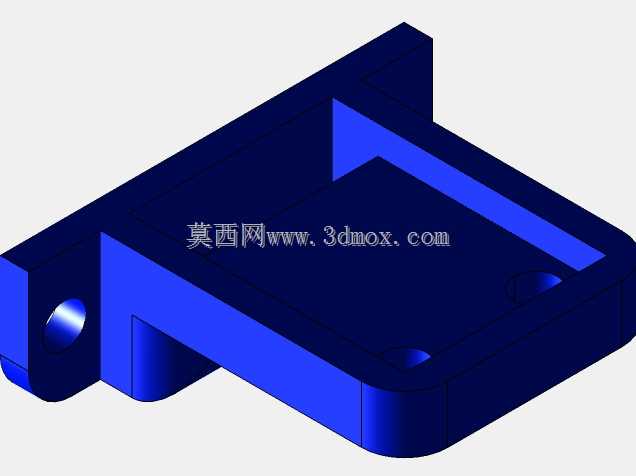

　　在环境光感知检测类项目的落地实施中，BH1750作为常用的数字光照度传感器，其安装固定的可靠性直接影响检测数据的稳定性，这款专用安装支架正是针对该型号传感器的装配需求设计，可适配各类需要部署光照采集点位的场景，包括智能照明系统的光感点位固定、农业大棚光照监测节点安装、工业车间环境照度采集设备配套、3D打印自制光感外设的结构固定等，解决了裸板传感器直接安装时易松动、对位不准、缺乏防护的问题。从结构功能来看，支架主体采用带围边的凹槽式承托设计，凹槽的内轮廓尺寸完全匹配BH1750传感器模块的外形边界，模块嵌入后围边可限制其水平方向的窜动，避免设备运行过程中因振动、外力触碰导致传感器移位，进而造成检测角度偏移、数据失准的问题。

　　支架两侧延伸出带安装孔的固定耳，三个安装孔呈三角分布，其中两个孔位位于主体承托板的对角位置，第三个孔位位于单侧延伸耳上，这种孔位布局既可以通过螺丝穿过孔位将支架固定在设备壳体、墙面、安装型材等基体上，也能在固定后提供足够的抗扭转能力，避免长期使用后支架出现偏转。承托凹槽的深度经过适配设计，既可以完全容纳传感器模块的主体厚度，不会出现模块凸起过高导致外围防护件无法装配的问题，也不会因为槽深过深遮挡传感器的感光面，保证光照采集的光路不受结构件遮挡。设计过程中优先考虑了安装的便捷性与适配性，支架整体采用一体化成型结构，没有多余的拼接部件，减少了装配环节的零件数量，安装时仅需先将传感器模块嵌入凹槽内，可根据实际需求选择点胶、

　　卡扣或者微型压片的方式将传感器与支架进一步固定，再通过M3或者适配规格的螺丝将支架整体固定在安装基体上即可，整个装配流程不需要复杂的工装辅助，适合批量项目的快速部署。针对3D打印自制场景的使用需求，支架的壁厚设计兼顾了结构强度与打印成型的便利性，所有转角位置都做了圆角过渡，既避免了应力集中导致的支架断裂问题，也能减少FDM打印过程中出现的翘边、层间结合力不足的缺陷，打印完成后不需要大量的后处理工序即可直接投入使用。安装边界方面，支架整体的外轮廓尺寸控制较为紧凑，不会占用过多的安装空间，适合在狭小的设备内腔、密集的传感点位布局中使用，固定耳的延伸长度经过合理计算，既保证了安装孔位与承托主体之间有足够的距离，方便螺丝的拧紧操作，

　　也不会因为延伸过长导致支架整体刚性下降。在实际使用场景中，这款支架可以适配不同基体的安装需求，当安装在钣金壳体上时，可提前在基体上对应孔位冲孔，用自攻螺丝或者机丝配合螺母完成固定；当安装在铝型材机架上时，可配合型材螺母实现快速的位置调整，满足不同点位的光照检测位置需求；在DIY项目中，甚至可以通过双面胶配合孔位扎带的方式完成临时固定，适配各类非标准化的安装场景。承托面的平面度经过设计管控，传感器嵌入后可以与承托面完全贴合，不会出现局部悬空导致的模块受力不均问题，避免长期使用后电路板因为受力出现变形、焊点脱落的隐患。围边的高度略低于传感器感光面的高度，保证传感器的感光窗口完全暴露在检测环境中，不会因为结构件的遮挡导致检测到的照度值低于实际环境值，同时围边还可以在一定程度上阻挡侧面的杂散光干扰，减少非检测方向的光线对传感器数据的影响，提升检测的准确度。
