集装箱堆垛机用重型工业轮胎结构设计

　　在港口集装箱堆场、大型物流枢纽的重载作业场景里，集装箱堆垛机作为核心的堆高转运设备，其行走系统的承载部件直接决定了设备的作业稳定性与重载工况下的可靠性，本次设计的重型轮胎正是针对这类大载荷、低速高负载、作业路面多为硬化混凝土地面的场景开发的行走部件。不同于公路运输车辆的高速轮胎，这类工业重型轮胎不需要考虑高速行驶下的动平衡、高速排水性能，核心设计目标围绕大载荷下的结构抗形变、长期静压下的橡胶抗蠕变、频繁转向时的胎侧抗剪切能力展开。从实际作业工况来看，集装箱堆垛机满载作业时单轮承载往往达到十吨级，加上堆垛作业时的动载荷冲击、转向时的横向摩擦力，轮胎的胎体结构采用了多层高强度帘线交叉排布的设计，胎面胶料选用了高耐磨、

　　低生热的硬质橡胶配方，避免在长期静压、频繁起步制动的工况下出现胎面过度磨损、胎体分层脱胶的问题。设计过程中首先明确了轮胎与轮毂的安装边界，胎圈部位采用了加粗的钢丝圈结构，确保轮胎充气后能够与轮毂紧密贴合，不会在大扭矩起步、重载转向时出现胎圈滑转漏气的问题。胎面花纹采用了大块的横向块状花纹设计，花纹沟深度较浅但宽度充足，一方面保证硬化路面上的接地摩擦力，避免堆垛机在带载行走时出现打滑，另一方面也能减少花纹块在大载荷下的形变量，降低轮胎滚动时的能量损耗，同时大块花纹不容易嵌入堆场地面的细小碎石、金属碎屑，减少胎面被硬物扎伤的概率。从安装适配性来看，该轮胎的断面宽度、轮辋适配直径完全匹配现有主流集装箱堆垛机的轮毂安装尺寸，

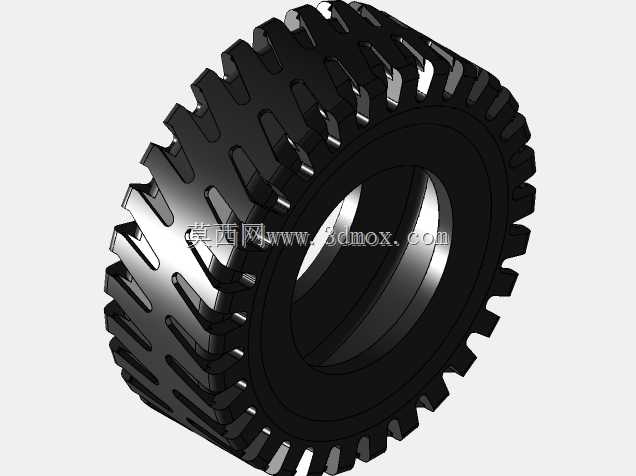

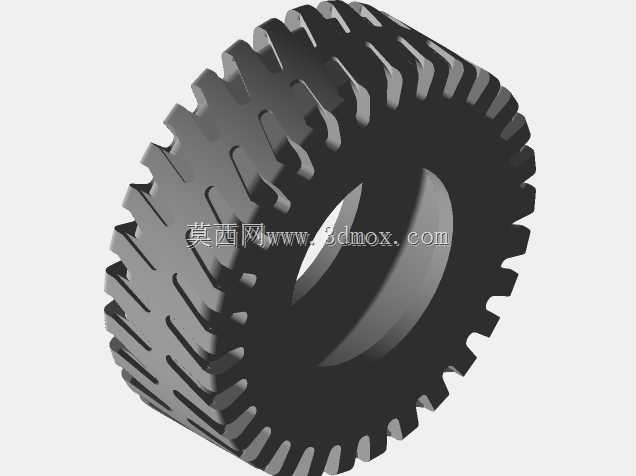

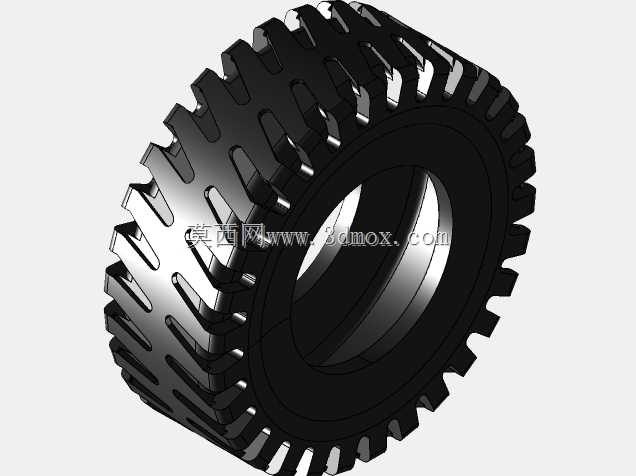

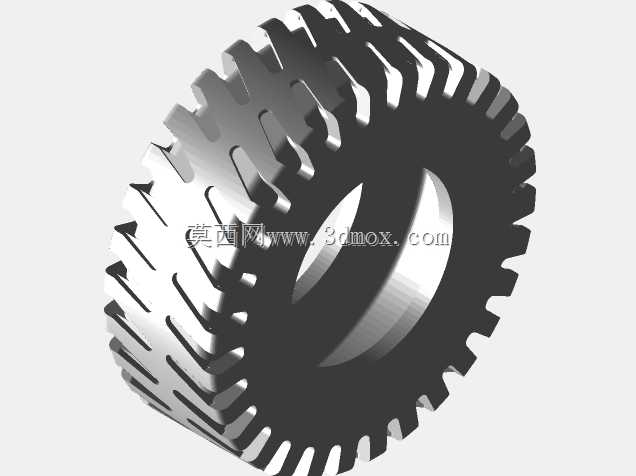

　　不需要对设备的行走桥、轮毂安装位做任何修改即可直接替换使用，胎侧的厚度设计充分考虑了堆场作业时可能出现的侧面刮蹭，加厚的胎侧橡胶层能够抵御普通的硬物刮擦，不会因为轻微碰撞就出现胎侧破损漏气的问题。在结构建模过程中，重点还原了轮胎内部的帘线层排布角度、胎面花纹的拔模斜度、胎圈与轮辋的配合曲面，确保三维模型能够直接用于后续的行走系统装配干涉检查、载荷仿真分析，建模时对胎面的圆角过渡、胎侧的标识凸起都做了符合实际加工工艺的处理，没有出现不符合橡胶硫化工艺的尖锐棱角、壁厚突变结构，避免后续开模生产时出现橡胶填充不满、应力集中开裂的问题。考虑到堆垛机在作业时经常需要在极小的范围内反复转向，轮胎的接地比压设计控制在合理区间，

　　既不会因为接地比压过大对硬化堆场地面造成过度压损，也不会因为接地面积过大导致转向阻力过高，增加转向系统的负载。胎体的弹性模量经过反复校核，在额定载荷下的下沉量控制在合理范围，既能够缓冲路面不平整带来的冲击，保护堆垛机的车架、起升机构不受刚性冲击，也不会因为下沉量过大导致轮胎形变量超标，长期使用出现早期损坏。
