本田Vario摩托电机快拆式固定挂钩结构

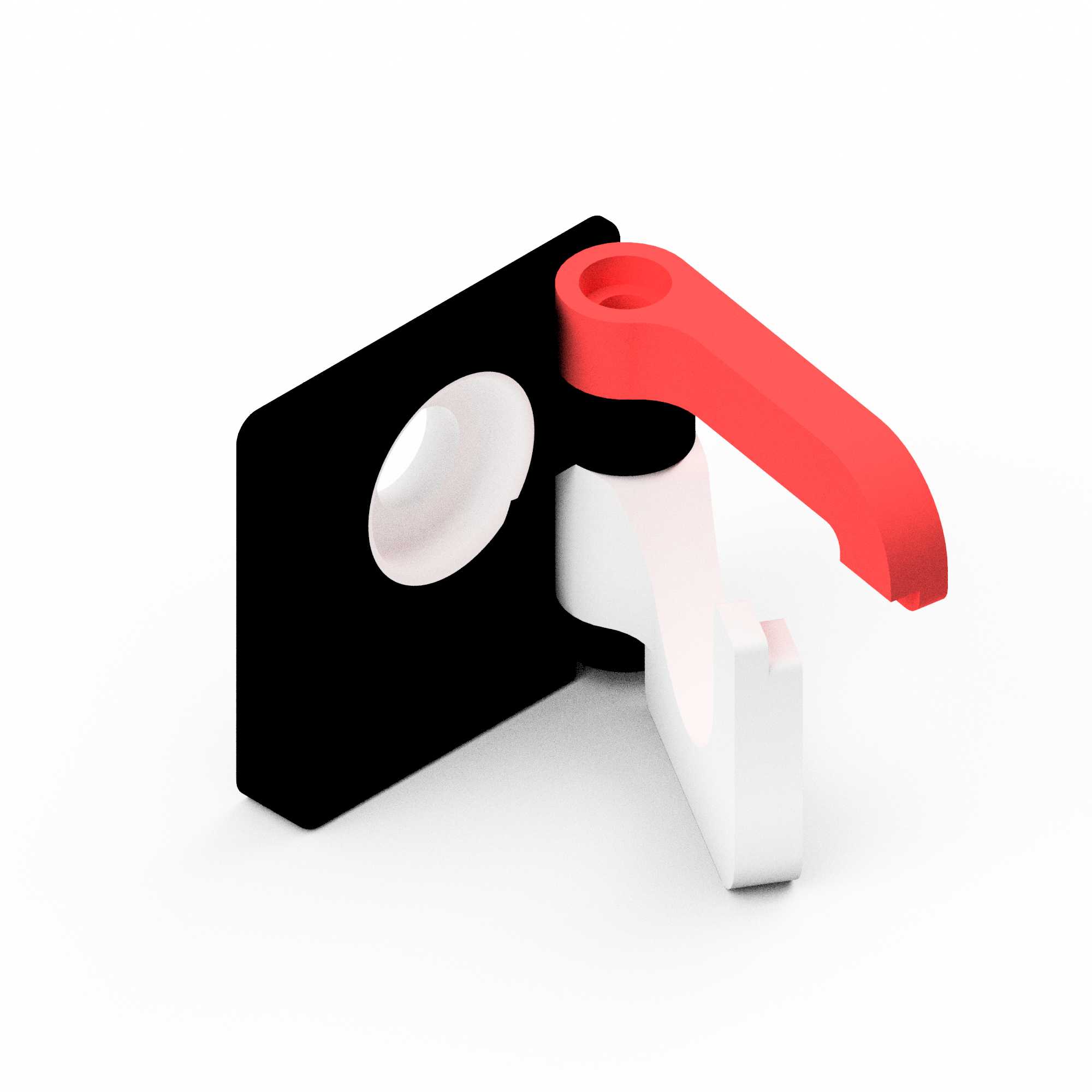

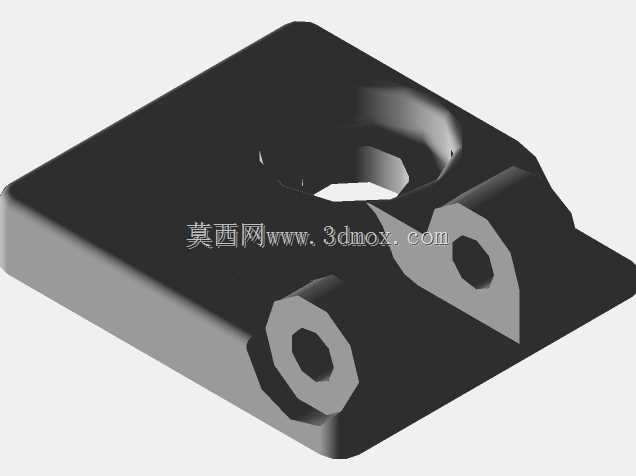

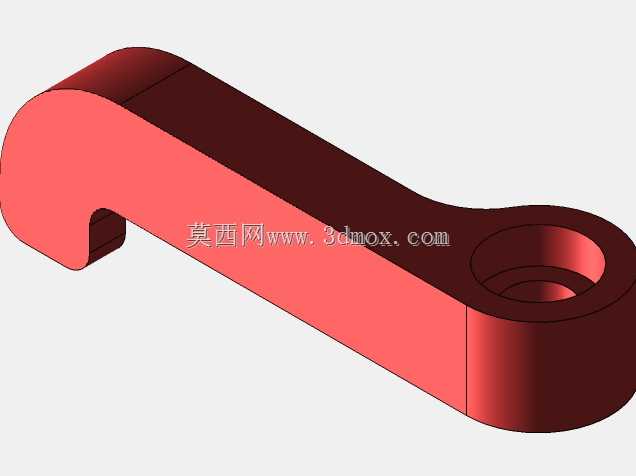

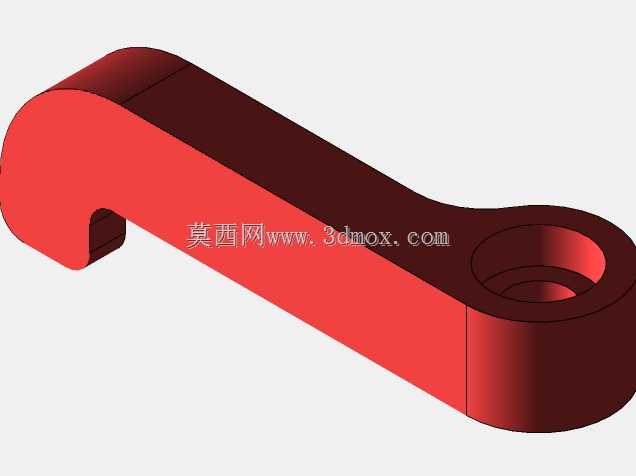

　　日常通勤场景里，踏板摩托车的前置储物区域往往需要额外挂载点来放置头盔锁、小型收纳袋这类随身物件，原厂配置的挂钩如果出现断裂损坏，会直接影响日常使用的便利性，这类替换件的设计核心是在不破坏原车安装位的前提下，实现快速拆装与足够的承载能力。这款挂钩结构适配本田Vario系列踏板车的电机侧安装位，整体采用分体式组合结构，黑色基座部分承担与车身安装面的贴合固定功能，基座上预留的圆形通孔对应原车的固定螺栓点位，安装时无需额外打孔，直接对齐原车预装的螺柱位置拧紧固定件即可完成基座装配，基座的贴合面做了与车身曲面匹配的弧度处理，避免安装后出现应力集中导致的基座开裂问题。红色的扳动臂是挂钩的功能承载部分，采用杠杆式快拆结构，

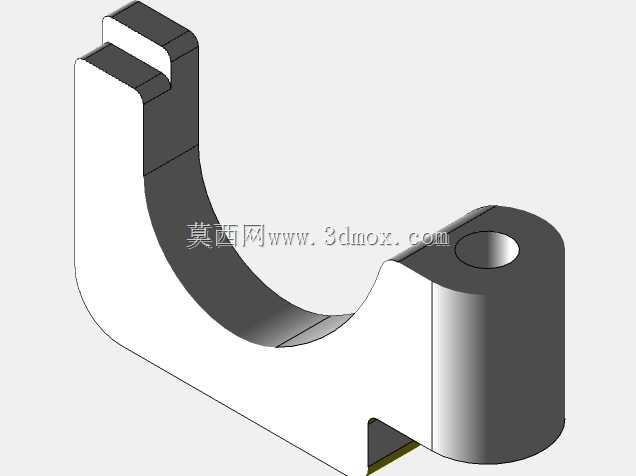

　　扳动臂与基座之间通过转轴结构连接，扳动臂的末端做了圆弧过渡处理，既避免挂载物品时刮蹭包装袋或者头盔系带，也能在扳动操作时减少棱角对手部的磕碰，扳动臂的转轴位置做了加厚处理，对应日常使用中频繁扳动带来的磨损，提升结构的耐用性。白色的锁止块位于扳动臂与基座之间，承担扳动臂到位后的锁止功能，当扳动臂下压到工作位置时，锁止块会卡入基座对应的卡槽内，避免车辆行驶过程中因为颠簸导致扳动臂意外弹开，造成挂载物品脱落；需要解锁时只需轻按锁止块的凸起部位，即可抬起扳动臂完成取物操作。从安装边界来看，基座的整体外轮廓尺寸控制在原车安装位的凹陷区域内，安装后不会突出于车身侧盖的外表面，避免车辆停靠时被旁侧车辆剐蹭到挂钩结构，

　　扳动臂抬起后的最大转动角度控制在75度以内，不会干涉到周边的线束布局与侧盖的开合操作。设计过程中优先考虑了3D打印的加工可行性，所有结构的壁厚均控制在2.5mm到3mm之间，既保证了打印过程中不会出现壁厚过薄导致的结构强度不足问题，也避免了壁厚过厚带来的打印翘曲、材料浪费问题，所有转角位置均做了R2以上的圆角处理，减少3D打印过程中的应力集中，同时避免使用过程中出现应力开裂。承载性能方面，扳动臂的受力截面做了渐变加厚处理，靠近转轴位置的截面厚度最大，往挂钩末端逐渐收薄，在保证5kg额定承载能力的前提下尽可能减少材料用量，基座的固定孔周边做了环形加强筋，避免螺栓拧紧时压力过大导致基座孔位开裂。

　　这类替换件的实际使用场景覆盖日常通勤的随身物品挂载，相比原厂的一体式注塑挂钩，快拆结构的设计让取放物品的操作更加便捷，不需要将系带完全从挂钩上穿出，只需抬起扳动臂即可完成取放，适配日常高频次的使用需求。结构设计上没有采用多余的装饰性特征，所有曲面与加强结构均服务于功能需求，基座背面的定位凸台对应车身上的预制定位孔，安装时可以快速对齐位置，不需要反复调整安装角度，降低了自行更换配件的操作门槛。转轴位置的配合间隙控制在0.2mm，既保证扳动过程的顺畅无卡滞，也不会因为间隙过大导致扳动臂出现旷量，影响使用手感，锁止块的复位依靠自身的弹性形变实现，不需要额外加装弹簧零件，减少了装配步骤与零件数量，也降低了后续使用过程中弹簧失效带来的故障概率。
