丙烯酸板支撑双转子机械结构设计

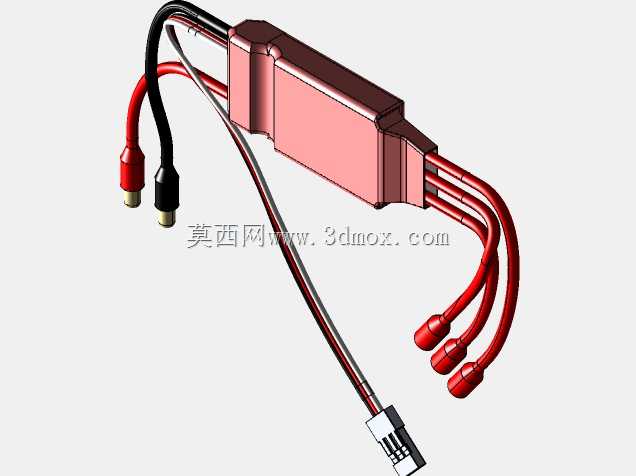

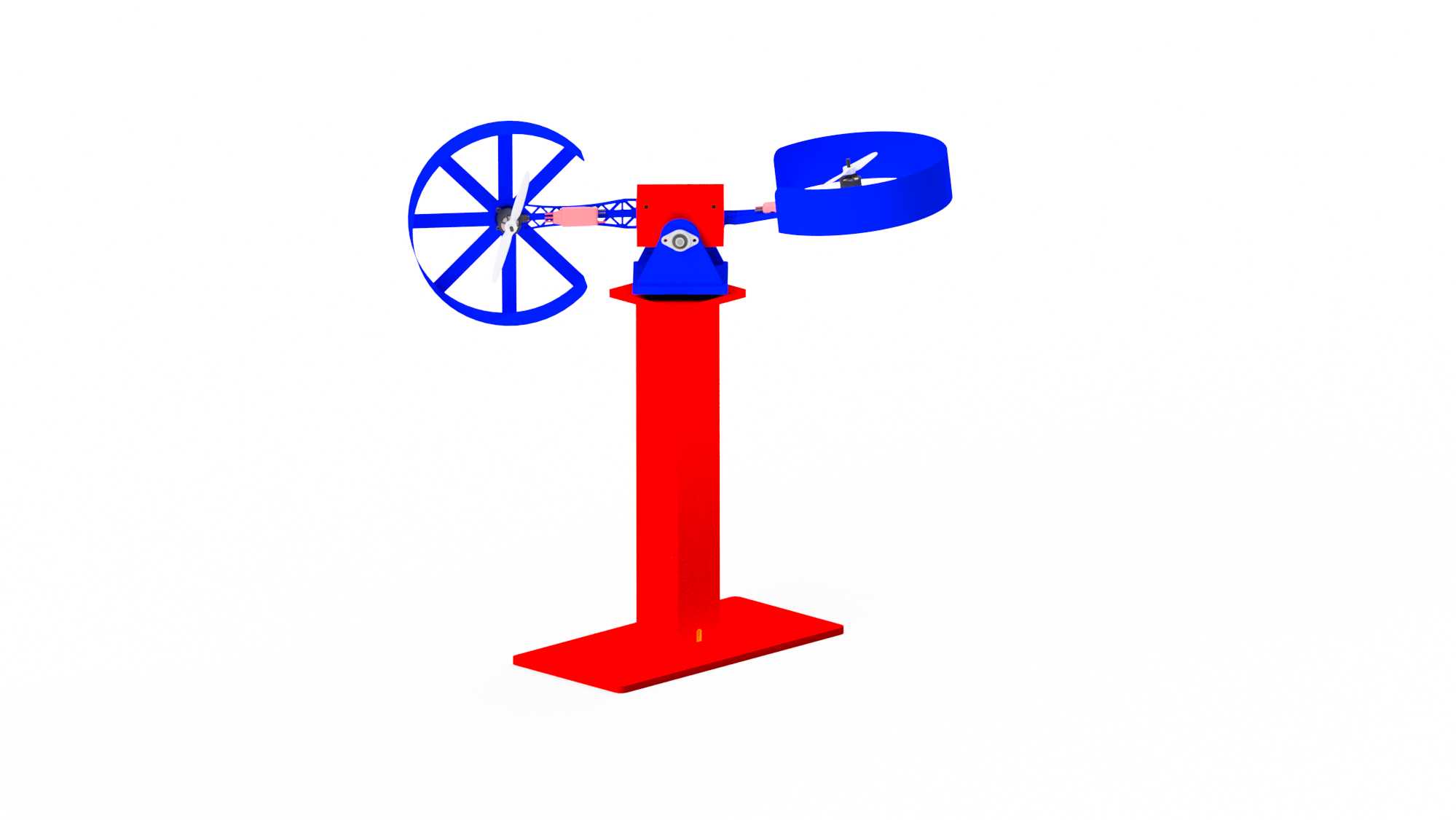

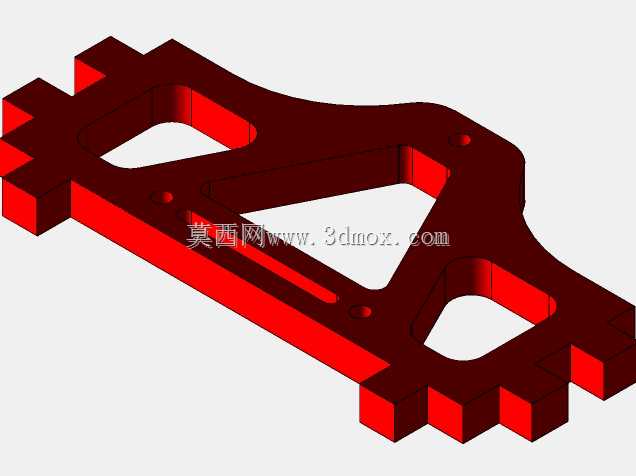

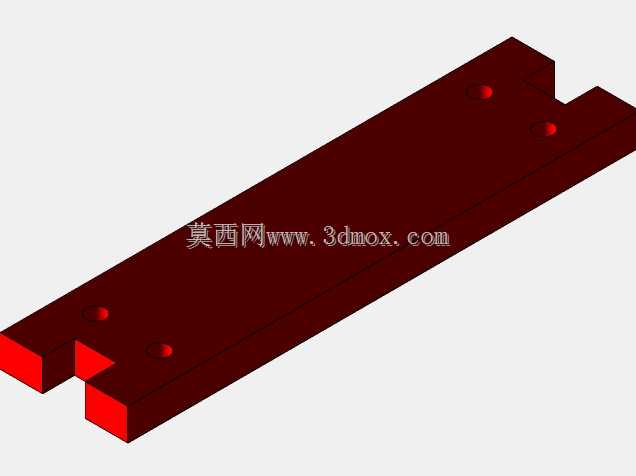

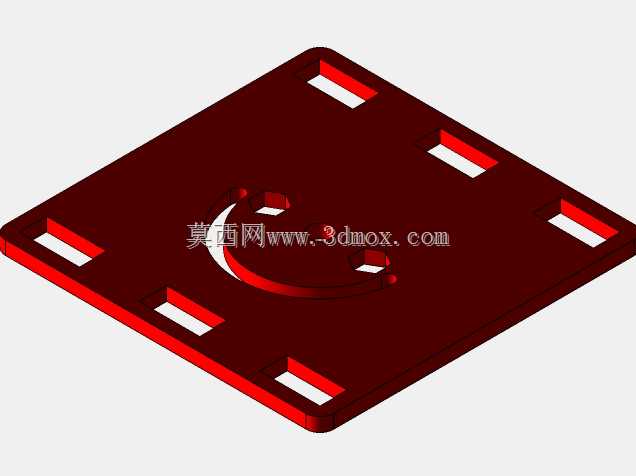

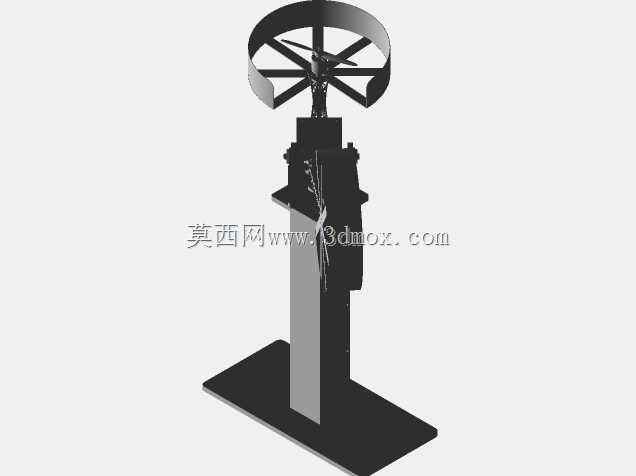

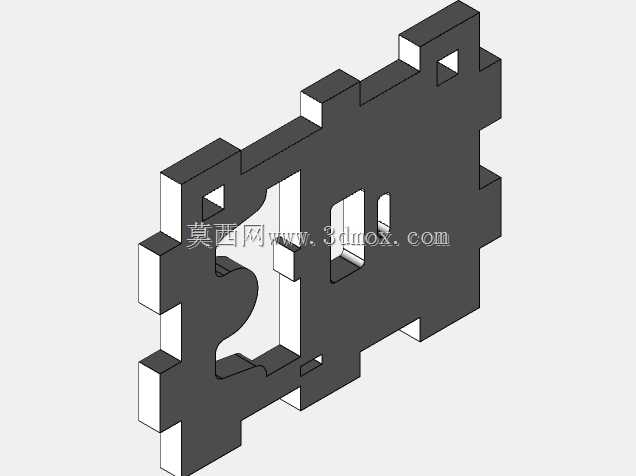

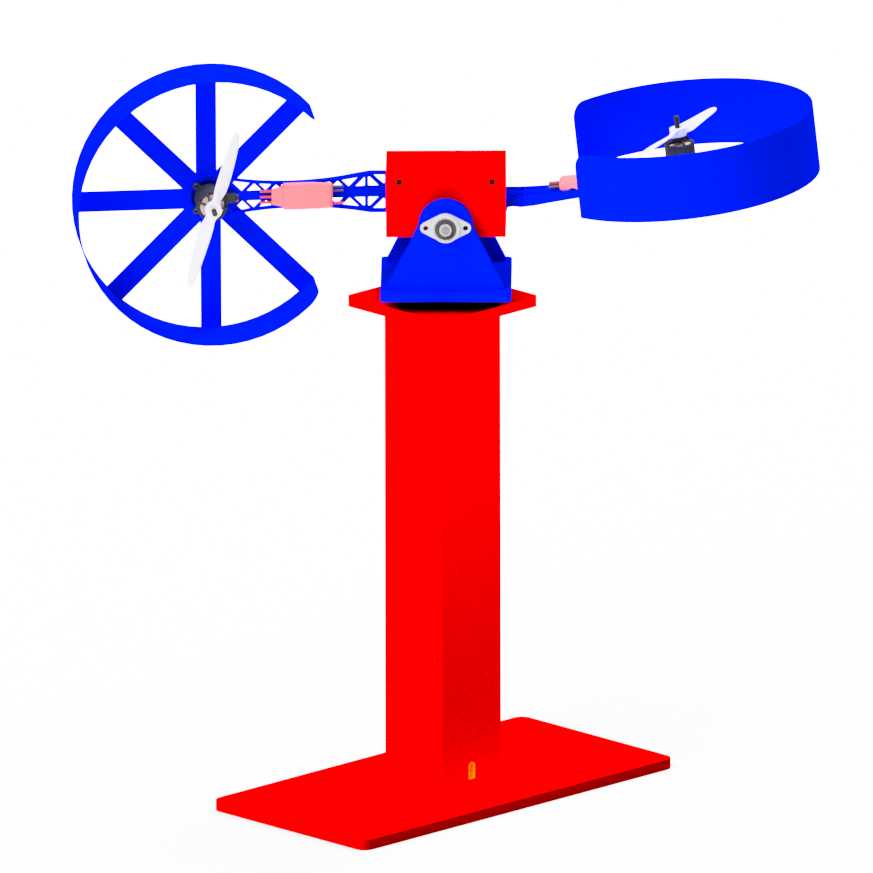

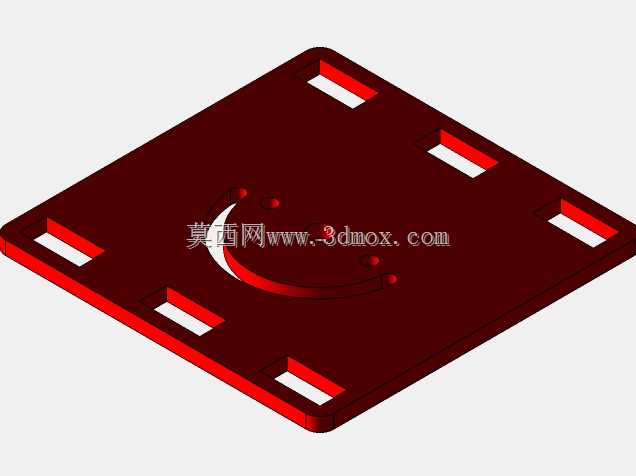

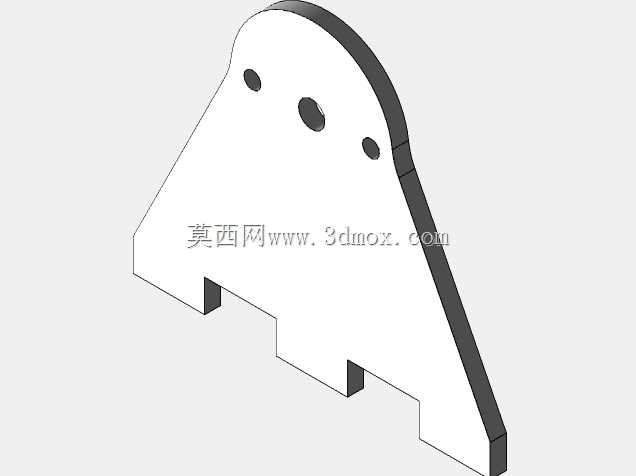

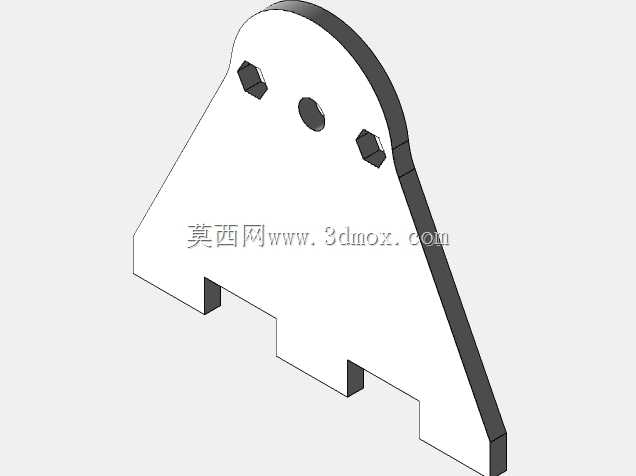

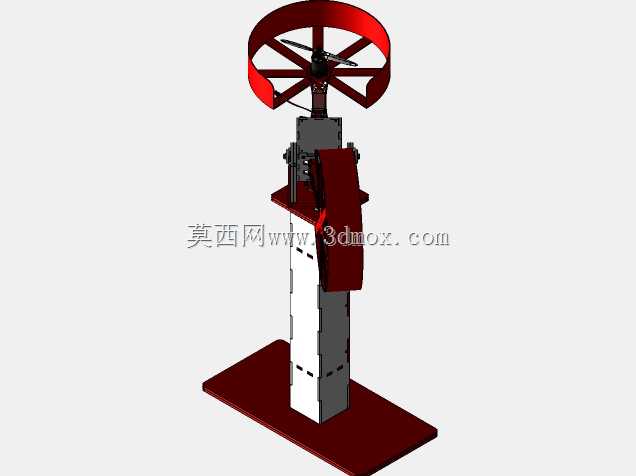

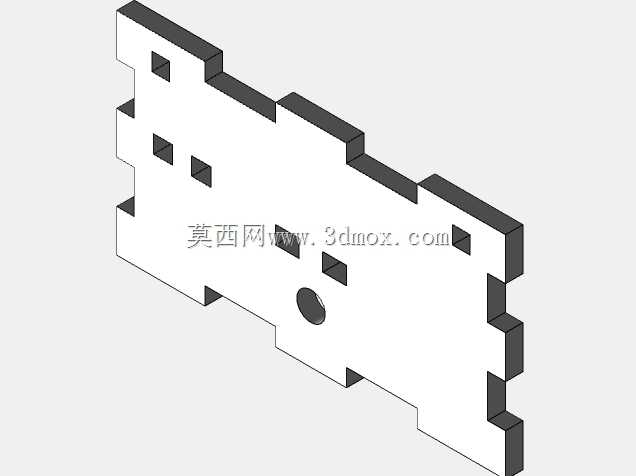

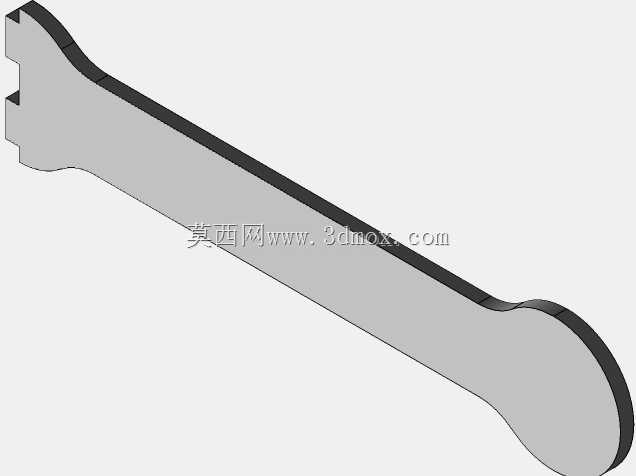

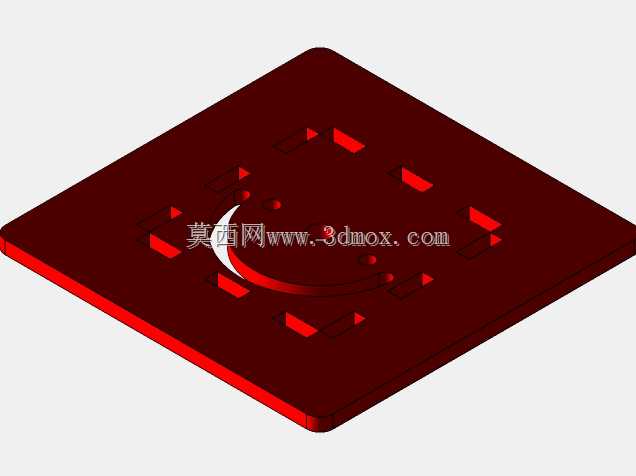

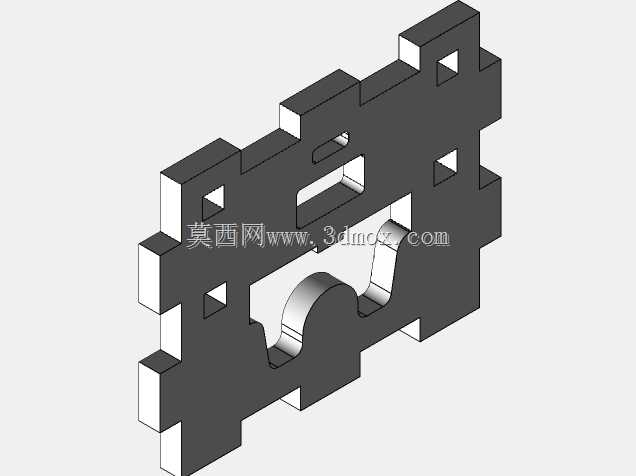

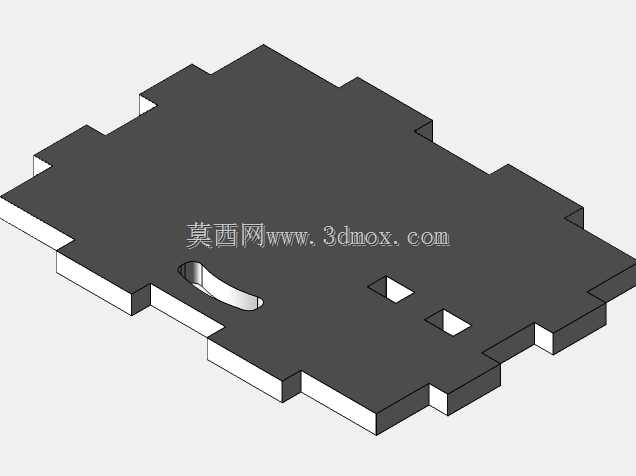

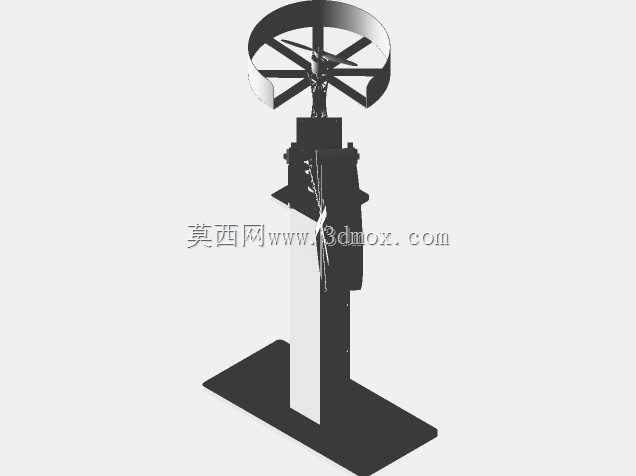

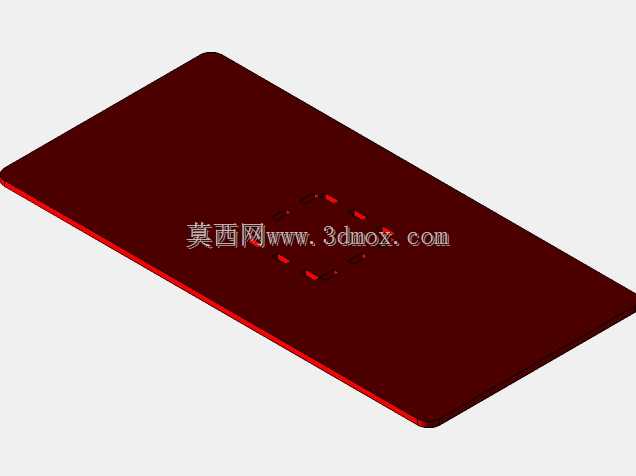

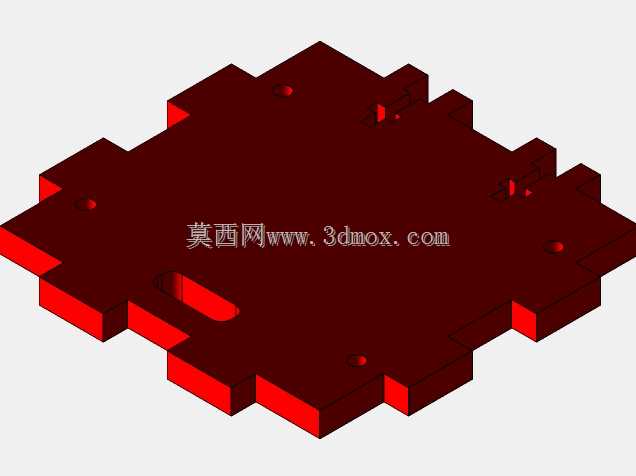

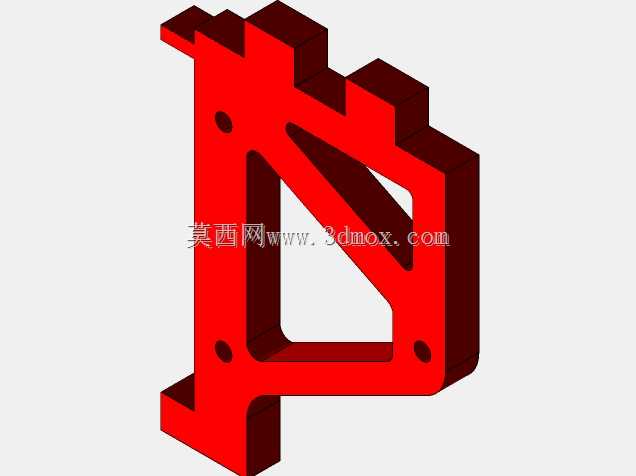

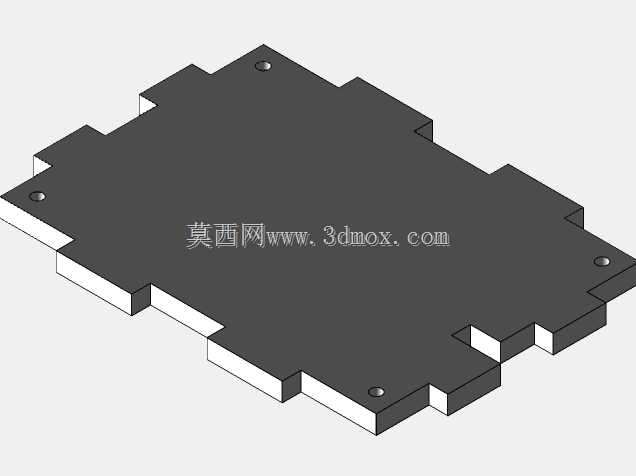

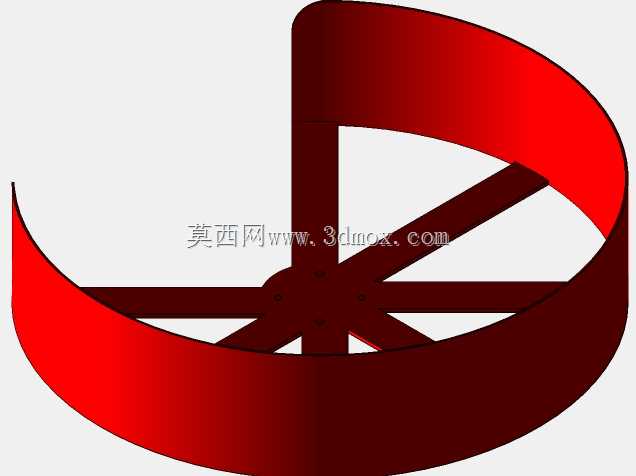

　　整体高度控制在450mm左右，既保证了转子运转时的离地间隙，也避免了立柱过长带来的共振问题。顶部的安装座是整个结构的核心承载件，两侧分别伸出悬臂结构来固定两个转子组件，一侧是轮辐式开式转子，轮辐采用等距放射状布局，既减轻了转子自身重量，也能在运转时减少风阻损耗，另一侧是封闭式盘状转子，转子端面预留了叶片安装槽位，可根据实际使用需求更换不同角度的叶片，实现不同的输出效果。两个转子的传动轴都通过轴承座固定在悬臂上，轴承座与悬臂之间加装了橡胶减震垫，能够抵消转子高速运转时产生的径向震动，避免震动传导至立柱引发整体结构晃动。支撑部分选用丙烯酸板作为辅助支撑构件，主要是利用丙烯酸板的高刚度与轻量化特性，在两个悬臂之间加装横向丙烯酸板支撑，这套双转子结构在小型实验台架、教学演示装置以及轻型物料分选工位中都有适配空间，日常做机械原理演示时，可直观展示双端转子同步运转的动平衡特性，在小型风动测试场景下，也能作为双端气流扰动的执行载体，搭配不同的转子端盖即可实现吹风、导流甚至轻量物料抛送的功能，不需要额外加装复杂的转接法兰，依托自身立式支撑结构就能直接固定在实验台或工位台面上。从结构设计逻辑来看，整体采用立式单柱支撑的布局，底部是整块矩形安装底板，底板上预留的安装孔位可适配M6规格的膨胀螺栓或台钳夹持固定，安装边界控制在底板覆盖的300mm×200mm平面范围内，不会占用过多工位空间，立柱采用矩形截面型材焊接成型，从底板垂直向上延伸至转子安装座位置，

　　既能够提升悬臂的结构强度，避免悬臂长期受力出现下挠变形，也不会过多增加整体结构的重量，同时丙烯酸板的透明特性也方便观察内部传动轴的运转状态，在教学演示场景下能够让观察者清晰看到传动部件的运动过程。设计过程中特意将两个转子的旋转中心调整至同一水平高度，两者的中心距控制在280mm，既保证了两个转子运转时不会发生干涉，也能让双转子输出的气流或作用力形成协同效果，在做物料抛送测试时，两个转子的转向可通过传动组件调整，既可以同向旋转形成叠加推力，也可以反向旋转形成对流扰动，适配不同的测试需求。安装时需要先将底部底板固定在平整的安装基面上，保证底板的平面度误差不超过0.2mm/m，避免立柱倾斜导致转子运转时出现偏磨，随后依次装配立柱、

　　顶部安装座、两侧悬臂以及转子组件，最后加装丙烯酸板横向支撑，紧固所有连接螺栓后需要手动盘动两个转子，检查转动是否顺畅，有没有卡滞或摩擦异响，确认无误后再连接驱动部件进行试运转。试运转初期需要先以额定转速的30%进行空载磨合，检查轴承部位的温升情况，确保温升不超过40K，同时观察整体结构的震动幅度，若出现异常震动需要停机检查安装螺栓是否紧固、转子动平衡是否达标，待空载磨合2小时无异常后再逐步提升至额定转速，接入负载进行实际作业。这套结构的设计没有采用复杂的集成化铸件，大部分构件都可以通过型材切割、板材加工以及标准件装配完成，加工门槛较低，适合教学实验场景下的自主搭建与改装，用户可以根据自身的使用需求更换不同尺寸、不同形式的转子，

　　也可以调整立柱高度来适配不同的安装空间，丙烯酸板支撑也可以根据受力需求更换为不同厚度的规格，在保证结构强度的前提下灵活调整整体重量。在实际使用过程中，轮辐式开式转子更适合需要大通风量的场景，比如小型工位散热、实验环境气流循环，而封闭式盘状转子则适合需要定向输出气流或轻量推力的场景，比如小型物料的定向输送、轻质工件的表面吹扫，两个转子搭配使用时能够覆盖更多的小型作业场景，不需要额外更换整套执行机构，只需要调整转子的叶片角度或者转向就能切换功能。另外整个结构的维护难度较低，所有连接部位都采用外露式螺栓设计，需要检修轴承或者更换转子时不需要拆解整个支撑结构，只需要拆卸对应侧的悬臂端盖即可完成操作，日常维护只需要定期给轴承加注润滑脂，检查连接螺栓的紧固状态，查看丙烯酸板支撑有没有出现裂纹或变形，就能保证设备长期稳定运行。
