2.5mm间距通孔可调电位计三维结构

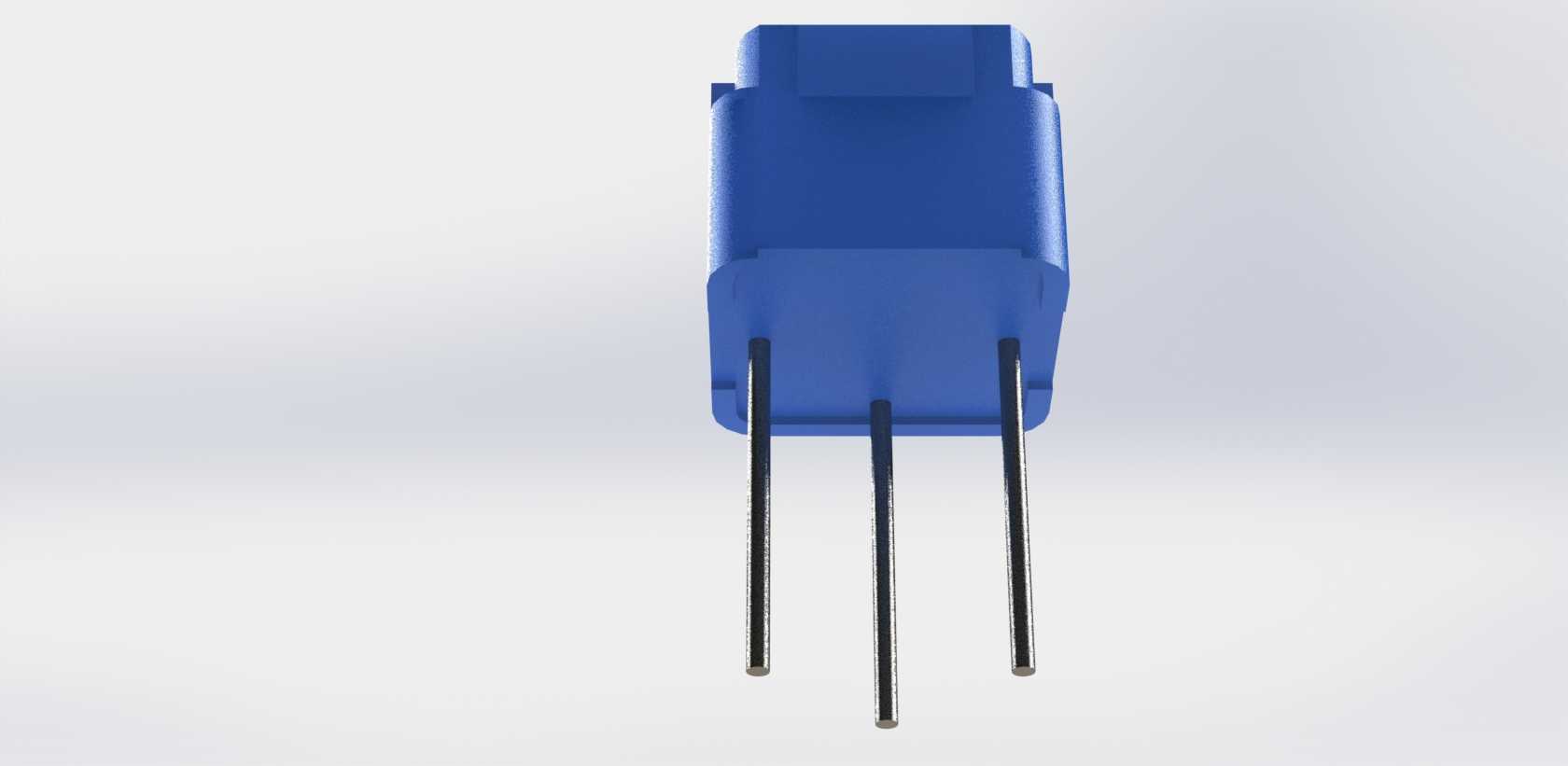

　　在消费电子、工业控制板卡、小型家电控制模块的电路设计环节，直插式可调电位计是极为常用的被动调节元件，主要承担电路参数微调、信号阈值校准、输出电压电流调整的作用，这类元件的三维建模精度，直接影响PCB布局阶段的干涉检查结果、生产环节的插件工位工装适配性，以及后期产品组装时的外壳匹配度。本次建模的这款电位计，采用2.5mm标准引线间距设计，适配行业通用的PCB孔位排布规范，三个直插引脚的直径、伸出长度均按照实际量产元件的公差范围做了还原，建模时特意保留了引脚根部与塑封本体衔接处的微小倒角，避免结构仿真时出现应力集中的误判，也能让导出的STEP文件直接用于波峰焊治具的开孔设计。

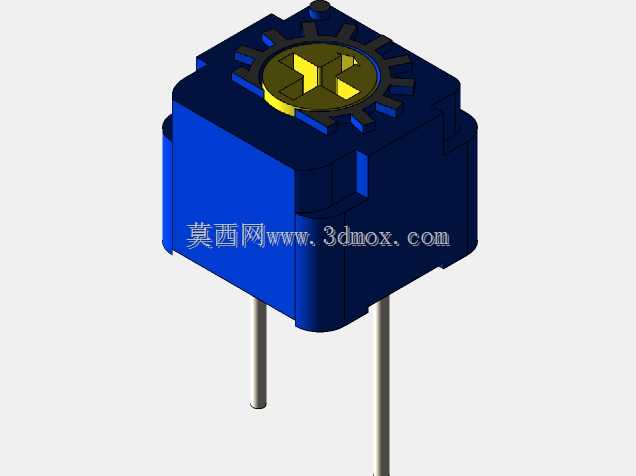

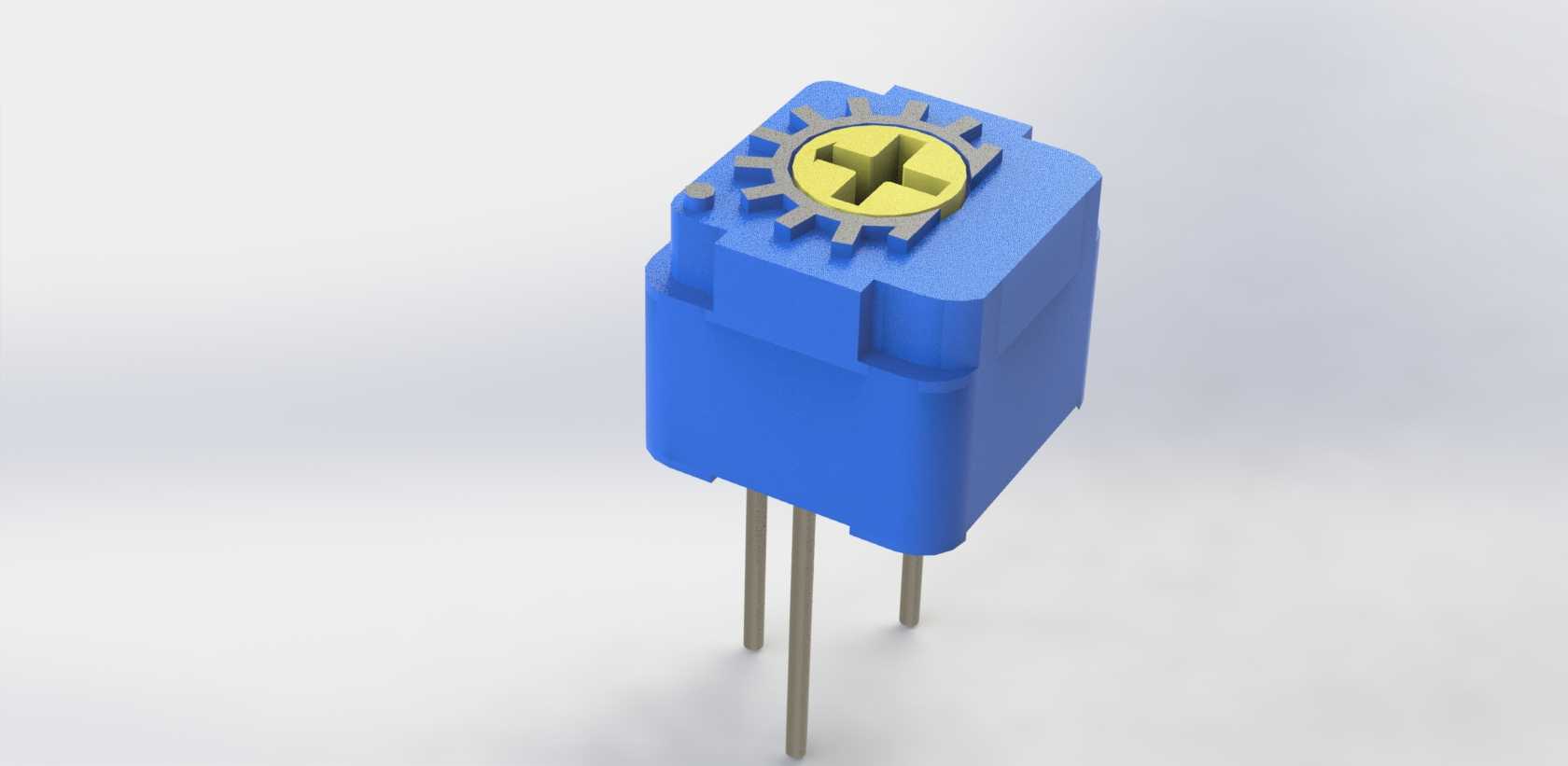

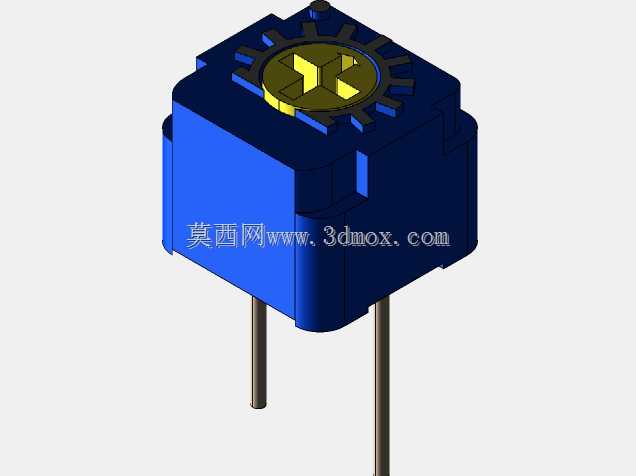

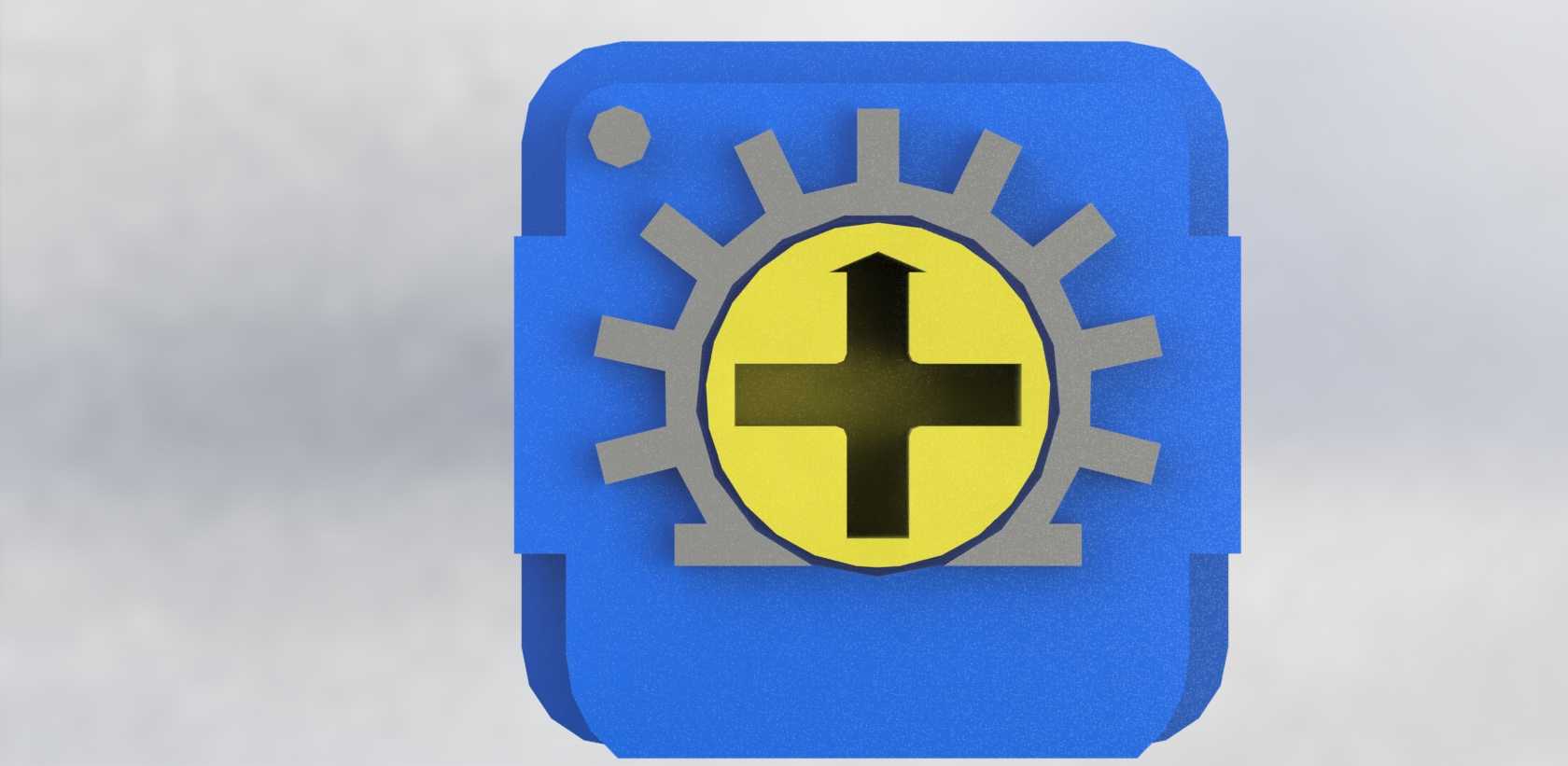

　　从功能特性来看，这款电位计为顶部十字槽调节结构，调节行程对应260度旋转角度，调节扭矩、止挡位置都按照实际元件的操作手感做了结构还原，顶部的齿轮状防滑外圈，既可以在手工调试时增加手指摩擦力，也能适配专用的调试卡具做批量校准，建模时还原了齿轮外圈的每个齿形轮廓、十字调节槽的深度与槽口倒角，确保结构评审时可以直接验证调节工具的操作空间是否充足，不会出现调节时工具与周边元件干涉的问题。蓝色塑封本体的外形做了精准还原，本体侧面的定位凸台、底部与PCB贴合的平面度都做了细节处理，安装时三个引脚穿过PCB焊盘后，本体底部可以完全贴合PCB板面，不会出现倾斜、浮高的问题，建模时特意将本体的安装基准面与引脚的中心轴线做了垂直约束，确保装配约束添加后不会出现位置偏差。

　　设计思路上，建模全程采用自顶向下的参数化设计逻辑，先以三个引脚的中心位置建立基准坐标系，确定2.5mm的引脚间距基准，再依次绘制塑封本体的轮廓草图、顶部调节机构的旋转特征、引脚的拉伸特征，所有特征之间添加全约束关系，后续如果需要调整引脚长度、本体高度等参数，只需要修改对应草图的尺寸数值，就能快速完成同系列不同规格电位计的模型衍生，不需要重新绘制特征。针对实际生产中可能遇到的公差累积问题，建模时在塑封本体与周边元件的避让空间上预留了合理的安全间隙，按照行业通用的电子元件安装间隙规范，本体侧面与相邻元件的最小距离控制在0.8mm以上，顶部调节区域预留了3mm以上的操作空间，完全满足自动化插件设备的取件、插件动作空间要求。

　　从安装边界来看，这款电位计的本体最大轮廓尺寸、引脚伸出PCB背面的长度都做了明确的尺寸标注，在做整机结构布局时，可以直接调用模型核对外壳内壁的避让空间，避免出现组装后外壳顶住电位计本体、导致引脚虚焊或者本体开裂的问题。不同于贴片式电位计，这款通孔直插结构的电位计具备更好的机械强度，能够承受更大的调节扭矩，适合应用在需要频繁调试、或者工作环境存在一定振动的工业设备控制板上，比如小型变频器的参数校准、温控器的阈值调节、电源模块的输出电压微调场景，都大量使用这类结构的电位计。建模时还还原了塑封本体表面的微小脱模斜度，确保模型用于注塑模具设计参考时，能够直接提取分型面位置，减少模具设计的重复工作量，顶部黄色调节芯与蓝色塑封本体的配合间隙也按照实际装配公差做了还原，能够直观展示两个零件的装配关系，方便做装配工艺的验证。
