带轮式同轴传动连接轮结构设计

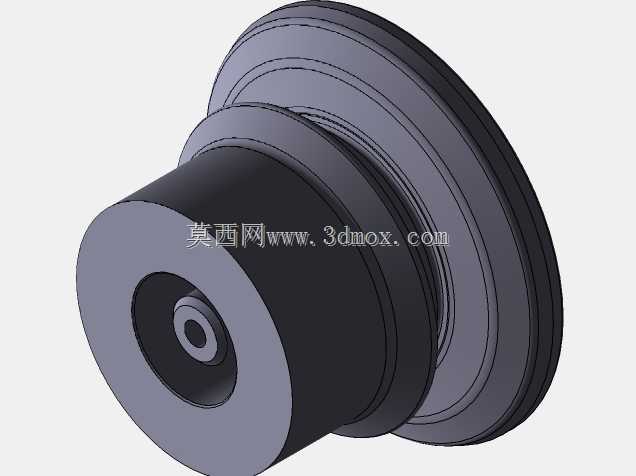

　　该轮体结构属于机械传动系统中的核心衔接部件，主要应用在需要实现同轴动力传递、同时兼容带传动输出的设备场景中，常见于小型动力设备的传动端、轻工机械的动力输出单元、自动化输送线的驱动端位置，承担着动力输入衔接与带传动动力输出的双重作用。从结构设计逻辑来看，该部件采用阶梯式同轴布局，一端为带安装基准的圆柱轴接段，另一端为多槽式带轮轮缘，两段结构通过中间的过渡锥台实现刚性衔接，整体为回转体对称结构，在高速转动工况下可有效降低动平衡校正的难度，减少运转过程中的径向跳动量。轴接段的中心设置有阶梯式安装孔，小孔径段用于与动力输出轴实现紧配定位，大孔径段可容纳轴端的锁紧结构或者轴承端盖，避免安装后出现轴向窜动；轴接段的外圆柱面做了高光整度处理，

　　可根据实际安装需求加装轴承外圈或者密封端盖，适配不同的安装腔体尺寸。带轮轮缘部分采用多道平行环槽设计，环槽的截面角度与常用的V型带或者平带的接触角度匹配，可同时适配多根传动带的安装，在单根传动带出现松弛打滑的情况下，剩余带体仍可维持基础的动力传递，提升传动系统的冗余可靠性；轮缘的外侧端面做了倒角处理，既可以避免安装传动带时被锐边割伤带体，也能减少轮缘高速转动时的风阻噪音。中间的过渡锥台段采用大圆角衔接设计，而非直角台阶结构，可有效分散轴接段与轮缘段之间的应力集中，在承受交变传动载荷时，避免台阶位置出现应力断裂的风险，同时锥台结构也能在装配时起到导向作用，方便部件快速压入安装位。从安装边界来看，该部件的最大外径位于带轮轮缘位置，

　　安装时需要预留出传动带的张紧调整空间，径向方向需要预留至少1.5倍带体厚度的操作间隙，轴向方向的安装尺寸以轴接段的端面为基准，安装后带轮轮缘的环槽中心需要与从动带轮的环槽中心处于同一平面，偏差值需要控制在1mm以内，避免传动带出现偏磨导致寿命缩短。在实际应用场景中，该部件可直接安装在小型电机的输出轴端，将电机的高速旋转动力通过传动带传递至远端的执行机构，也可安装在中间传动轴上，作为二级传动的主动轮使用，适配不同转速比的传动需求；针对不同的载荷工况，该结构可通过调整轮缘环槽的数量、轴接段的孔径尺寸来适配不同功率的动力输入，无需改动整体的结构布局，具备较强的通用适配性。在建模过程中，所有回转面均采用同轴约束，

　　环槽的尺寸公差按照带传动的标准配合公差设置，安装孔的公差带选用过渡配合区间，既保证装配时的定位精度，也方便后期维护时的拆卸操作；所有棱边均做了去毛刺处理的工艺倒角，符合机械加工的实际工艺要求，不存在无法加工的尖锐结构或者封闭腔体，可直接用于后续的工程图输出与加工生产。
