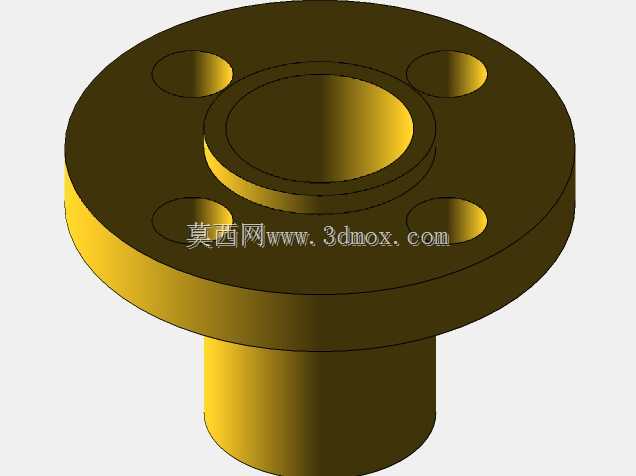

带颈凸面四孔法兰连接结构件

　　这类带颈凸缘的法兰连接件，在工业管路系统、液压站配管、小型压力容器接口、设备腔体引出端都有广泛应用，区别于平焊法兰的结构，其下部延伸的短颈结构能有效降低接口处的应力集中系数，在承受交变压力、管路振动的工况下，连接可靠性比普通板式法兰高出不少。从结构设计逻辑来看，法兰盘上均匀分布的四个通孔，是为了配合螺栓完成对接压紧，孔位的分度圆直径需要和对接端的法兰孔位完全匹配，安装时四个螺栓需要按对角顺序逐步拧紧，避免法兰面受力不均导致密封失效。上部的凸台结构是密封面的定位基准，凸台的外径尺寸刚好和密封垫片的内径适配，安装时垫片不会出现径向偏移，能保证密封面的有效压紧宽度均匀一致。下部的短颈内径和对接管路的外径是过渡配合关系，

　　焊接时可以先将短颈套在管端完成定位点焊，再进行满焊作业，相比平焊法兰的管端插入式焊接，这种结构的焊缝受力更合理，能承受更高的管道内压。从安装边界来看，法兰盘的外圆尺寸决定了安装时需要预留的操作空间，四个螺栓孔的位置要避开周边的管路支架、设备筋板，保证扳手有足够的操作空间来完成螺栓紧固。短颈的长度需要考虑焊接时的热影响区，避免焊接热量传导到法兰密封面导致密封面变形，设计时短颈长度通常会预留足够的散热距离，同时也能减少管路应力直接传递到密封面。在实际选型应用中，这类法兰常用于中低压的流体管路，比如冷却水循环管路、低压液压回油管路、压缩空气输送管路，其凸面密封结构配合非金属垫片就能满足常规的密封要求，如果是有腐蚀性介质的工况，

　　只需要更换对应材质的密封垫片，不需要改动法兰的主体结构。建模过程中，需要重点保证四个安装孔的位置度公差，孔位的角度偏差不能超过0.5度，否则对接时会出现螺栓无法穿入的问题；密封凸台的端面平面度需要控制在合理范围内，表面粗糙度也要满足密封要求，不然即使螺栓拧紧力足够，也会出现介质渗漏的情况。另外法兰盘和短颈的过渡圆角不能省略，这个圆角是降低应力集中的关键结构，如果建模时直接做直角过渡，后续做有限元应力分析时会发现过渡位置的应力值远超材料许用应力，实际使用中很容易在这个位置出现开裂。在设备集成应用中，这类法兰不仅用于管路连接，也常作为小型设备的端盖连接件，比如小型齿轮箱的观察端盖、液压阀块的侧盖，

　　利用四个螺栓的压紧力实现端盖和腔体的密封，下部的短颈可以插入腔体的定位止口，保证端盖的安装同轴度，避免端盖偏移影响内部零件的装配。设计时还要考虑法兰的厚度尺寸，厚度需要根据额定工作压力计算，保证螺栓拧紧时法兰盘不会出现翘曲变形，四个螺栓的规格也要和法兰厚度、额定压力匹配，避免螺栓强度不足或者法兰被螺栓压溃。
