四旋翼小型航拍飞行器机架结构设计

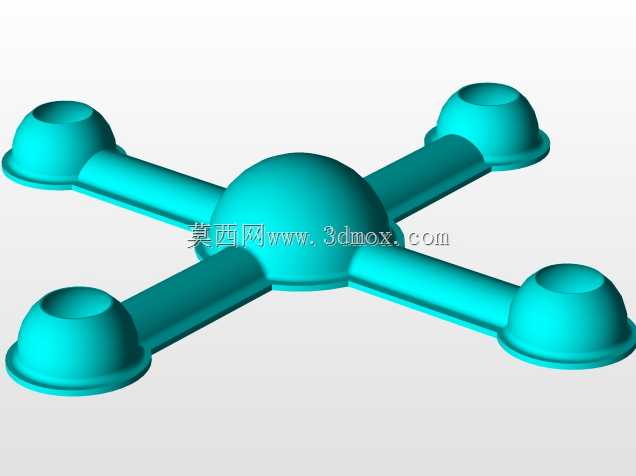

　　该四旋翼飞行器机架采用X型对称布局设计，核心承载结构为中心半球形主控舱，四条等长机臂从中心舱呈放射状延伸至四个旋翼安装位，整体结构重心与几何中心完全重合，可有效降低飞行过程中的偏航力矩，提升姿态控制稳定性。中心半球形舱体采用弧面过渡设计，内部预留飞控板、电池、电调等核心元器件的安装空间，弧面外壳可在飞行过程中降低正面风阻，同时在发生轻微碰撞时分散冲击力，保护内部电子元件不受损坏。机臂与中心舱采用一体化平滑过渡结构，无明显拼接棱角，可减少应力集中点，提升机架整体抗扭强度，避免飞行过程中机臂产生高频振动影响飞行精度。四个旋翼安装座采用凸台结构设计，每个安装座顶部预留电机安装定位孔位，可适配常规22系列外转子无刷电机，

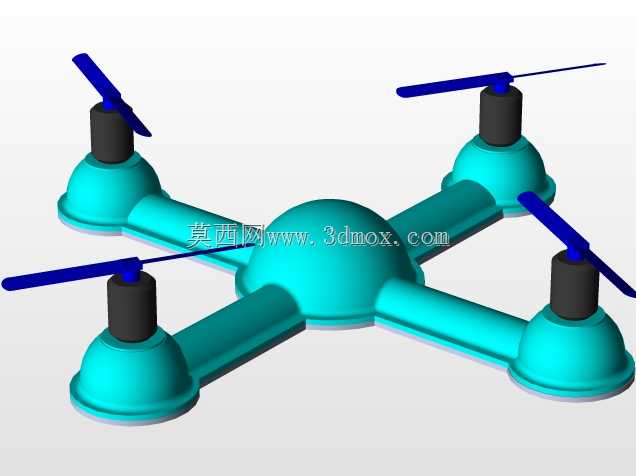

　　安装座底部与机臂连接处做加厚处理，可承受电机高速运转产生的持续振动，同时抵消旋翼旋转带来的反扭力。旋翼采用两叶螺旋桨设计，相邻机臂上的螺旋桨旋转方向相反，可通过转速差实现飞行器的升降、前后、左右及偏航动作，桨叶与电机轴采用快拆式配合结构，便于日常维护更换。从安装边界来看，该机架对角电机轴距适配200-250mm区间的小型飞行器设计，机臂末端到中心舱的距离经过精确计算，可保证相邻螺旋桨旋转时无干涉，同时预留足够的桨尖安全距离，避免飞行过程中桨叶碰撞异物。该结构可应用于室内航拍、青少年航模教学、小型环境监测等场景，机架整体采用轻量化设计思路，在保证结构强度的前提下尽可能减少非必要的结构冗余，中心舱底部预留相机挂载安装位，

　　可搭载微型运动相机实现第一视角航拍功能。设计过程中优先考虑了装配便捷性，所有电子元件的走线可沿机臂内部预留的线槽布置，避免线材外露影响气动外形，同时减少线材被螺旋桨缠绕的风险。机架底部边缘做圆弧收边处理，可在降落时分散冲击力，配合起落架安装位可加装轻量化起落架，降低硬着陆对机架及内部元件的冲击。旋翼安装座的高度经过匹配设计，可保证螺旋桨旋转平面与机架主体保持足够安全距离，避免大机动飞行时桨叶触碰到机臂或中心舱结构。中心舱顶部预留电池仓盖板安装位，可采用卡扣式固定方式，便于快速更换电池，提升作业效率。整体结构无复杂异形曲面，加工适配性强，可采用注塑工艺批量生产，也可通过3D打印制作小批量验证样机，结构公差控制在合理区间，可保证各部件装配时的同轴度要求，减少因装配误差带来的飞行振动问题。
