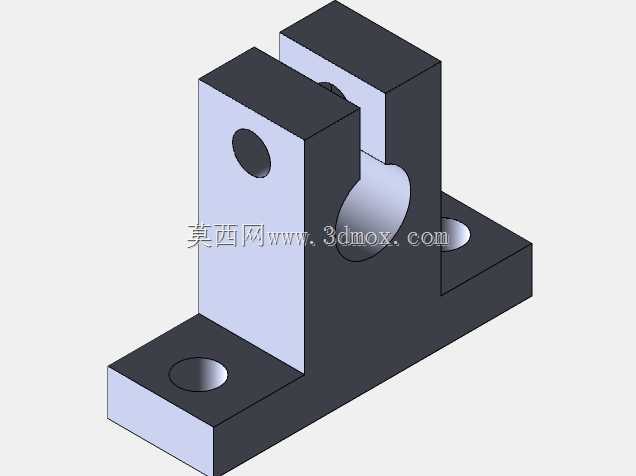

立式双槽带孔安装支座结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:494327
  • 立式双槽带孔安装支座结构设计

  这类立式双槽安装支座,在轻工自动化输送线、小型工装夹具台架、检测设备定位模组里的应用十分普遍,核心作用是为光轴、导杆、小型检测元件提供刚性支撑与位置固定,避免悬臂杆件在设备运行过程中出现挠度变形、位置偏移的问题。从结构设计逻辑来看,底部采用一体化的L型弯折安装底板,底板两端预留沉头安装孔,安装时可直接通过内六角螺栓将支座固定在设备型材台面或安装基板上,沉孔设计能够保证螺栓头完全沉入板面以下,不会出现凸起干涉相邻部件安装的问题,安装孔的孔位公差按照IT7级精度控制,能够保证批量安装时的位置一致性,降低现场装配的调整工作量。上部的双立板开槽结构,是整个支座的核心功能区,两块平行立板之间预留的槽宽,可适配对应直径的轴类零件穿入,

  立板上同轴预留的横向通孔,可穿入紧定螺钉或者定位销,对穿入槽内的轴件进行径向锁紧固定,避免轴件在运行过程中出现轴向窜动或者周向转动;立板侧面的圆孔可作为辅助定位孔,当需要调整轴件的伸出长度时,可插入定位销配合轴件上的预加工定位凹坑,实现轴件伸出长度的快速档位调整,无需反复测量定位。立板与底板的衔接位置做了等壁厚的加强过渡,没有出现壁厚突变的结构,一方面能够降低铸件或者机加工件的内应力集中风险,避免长期受载后衔接位置出现开裂变形,另一方面也能在保证整体支撑刚性的前提下,尽可能减少零件的整体重量,降低材料消耗。从安装边界来看,底板的长宽尺寸适配常用的40系列、50系列工业铝型材的安装槽距,不需要额外加工转接板就可以直接固定在型材框架上,

  整体安装高度控制在常规工装支撑的常用高度区间,既不会因为支座过高导致支撑点重心偏高带来稳定性问题,也不会因为支座过矮导致安装的轴件与台面之间的安全距离不足,出现部件刮蹭台面的问题。在实际选型使用时,需要注意槽内穿入轴件的直径与槽宽的配合间隙,常规工况下间隙控制在0.02-0.05mm之间即可满足使用需求,如果是有高频往复运动的工况,可在槽内加装配套的轴套,降低立板与轴件之间的磨损,延长支座的使用寿命;锁紧螺钉的拧紧力矩需要按照对应螺纹规格的推荐值施加,避免力矩过大导致立板出现外张变形,影响两立板上定位孔的同轴度。这类支座的结构没有多余的冗余设计,所有结构特征都服务于安装固定、支撑锁紧的核心功能,机加工工艺性较好,

  可通过整块方料铣削加工成型,也可采用铸造成型后再做关键孔位的精加工,能够适配不同批量的生产加工需求,在小型非标自动化设备的搭建过程中,这类标准化的支撑支座能够大幅减少设计人员的重复绘图工作量,缩短设备的整体设计周期,同时也能降低现场装配的调试难度,保证设备运行过程中支撑部位的结构稳定性。
