方形丝杠螺母安装固定支座结构

项目分类:通用五金配件 发布时间:2022-01-04 ID:494326
  • 方形丝杠螺母安装固定支座结构
  • 方形丝杠螺母安装固定支座结构
  • 方形丝杠螺母安装固定支座结构

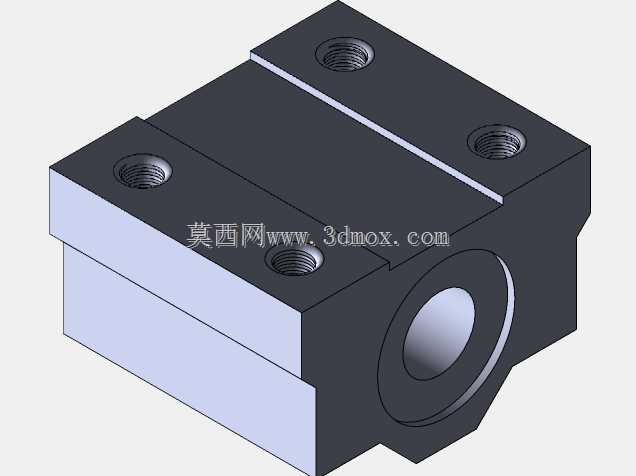

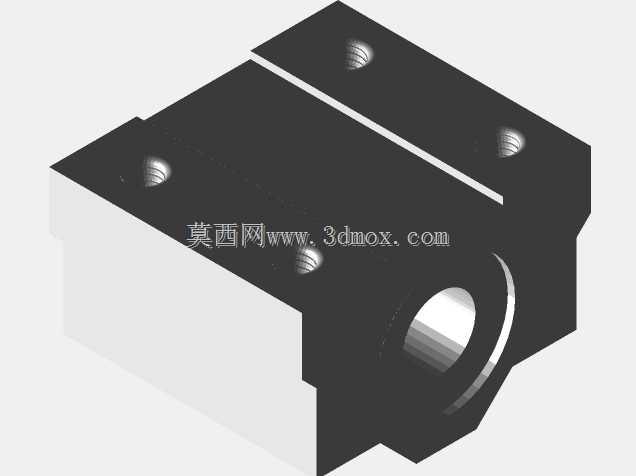

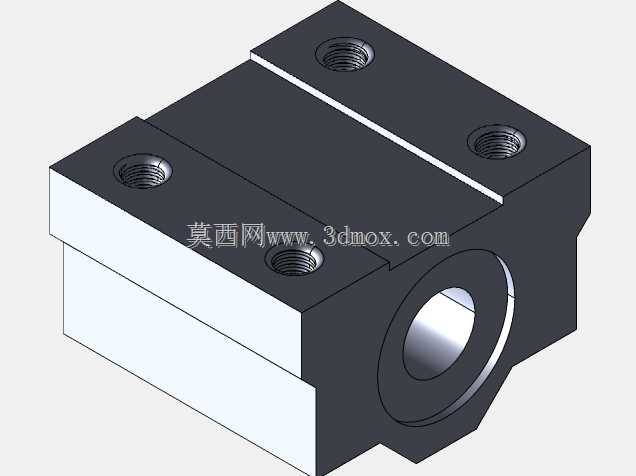

  在各类直线传动模组、自动化进给机构的设计搭建中,这类方形安装固定支座是承担丝杠螺母定位、载荷传递的核心连接件,常应用于数控滑台、点胶设备进给轴、小型检测平台位移机构、包装设备送料模组等需要精准直线传动的场景中,区别于一体式的丝杠支撑座,该类支座专门用于配套滚珠丝杠或滑动丝杠的螺母侧安装,将丝杠旋转运动转化的直线推力稳定传递至运动负载端,避免螺母直接安装在运动板上带来的应力集中、同轴度偏差问题。从结构设计来看,该支座采用整体方块式构型,主体分为上下两个夹持区段,上部开设四个对称分布的内螺纹安装孔,用于将支座整体锁紧固定在运动滑台或者负载安装板的下端面,四个安装孔呈矩形排布,孔位间距匹配常规工业铝型材、标准滑台的安装孔距,

  安装时无需额外加工转接板,可直接通过内六角圆柱头螺钉完成锁紧,安装面经过铣削加工保证平面度,避免锁紧后出现支座倾斜导致的丝杠卡滞问题。支座中心开设贯通的阶梯安装孔,大直径区段用于容纳丝杠螺母的外圆柱定位面,孔与螺母的配合选用过渡配合公差,既保证螺母装入后的同轴度,又不会出现过盈装配导致的螺母外圈变形影响滚珠循环流畅度,小孔侧预留出丝杠轴的穿行空间,避免支座与丝杠光轴发生运动干涉。支座中部开设一道纵向的切缝,将上部的安装区段和中心的螺母夹持区段连通,切缝宽度控制在合理范围内,当上部四个安装孔锁紧时,夹持区段会产生微量的弹性变形,将装入中心孔的丝杠螺母牢牢抱紧,这种抱紧式的固定方式相比传统的螺钉径向顶紧固定,受力更加均匀,

  不会在螺母外圈产生局部点应力,长期往复运动下也不会出现螺母松动、位移的问题,同时装配时无需在螺母外圈加工顶丝平面,适配市面多数标准规格的圆螺母型丝杠副。从安装边界来看,该支座的整体外形为规整长方体,所有棱边做了小尺寸倒角处理,既去除加工毛刺避免装配时划伤操作人员,也能在装入紧凑安装空间时避免与周边的线槽、传感器支架发生干涉,支座的总高度经过优化设计,在保证中心孔夹持长度足够的前提下尽可能压缩竖向尺寸,降低整个运动模组的竖向安装空间占用,适配桌面级小型自动化设备的紧凑布局需求。在实际选型应用中,这类支座的中心孔直径可适配不同公称直径的丝杠螺母,上部安装孔的螺纹规格匹配常用的M4、M5、M6等安装螺钉,

  安装时需要先将丝杠螺母预装入支座中心孔,轻微带上部安装螺钉后将丝杠旋入螺母,调整支座与丝杠的同轴度,保证丝杠转动无卡滞后再完全锁紧上部螺钉,让夹持缝均匀收缩抱紧螺母,避免单侧锁紧导致的螺母偏斜。该类支座的载荷传递路径经过优化,丝杠工作时产生的轴向推力会通过螺母外圈均匀传递到支座的整个夹持面,再通过上部四个安装点均匀分散到负载安装板上,相比单侧固定的螺母座,其抗偏载能力更强,在承受一定倾覆力矩的工况下也能保证丝杠传动的顺畅性,不会出现螺母偏磨、丝杠传动卡顿的问题。在日常维护中,这类一体式加工的支座无需额外的润滑维护,只需要定期检查上部安装螺钉的锁紧力矩,避免长期往复振动下螺钉出现松动即可,其规整的外形也方便在外部加装防尘折布、防护罩等附件,适配多粉尘、多切削液的加工工况,在3D打印机Z轴升降机构、小型雕刻机进给轴、自动锁螺丝机位移平台等民用及工业轻型传动场景中都有广泛应用,设计时通过切缝弹性抱紧的结构简化了螺母固定的加工工序,相比传统的带法兰螺母直接安装的方式,降低了安装板的加工精度要求,即使安装板的平面度存在少量误差,也可以通过支座的整体定位保证螺母与丝杠的同轴度,降低了整套传动机构的装配调试难度。
