内六角圆柱头M4系列全螺纹紧固件

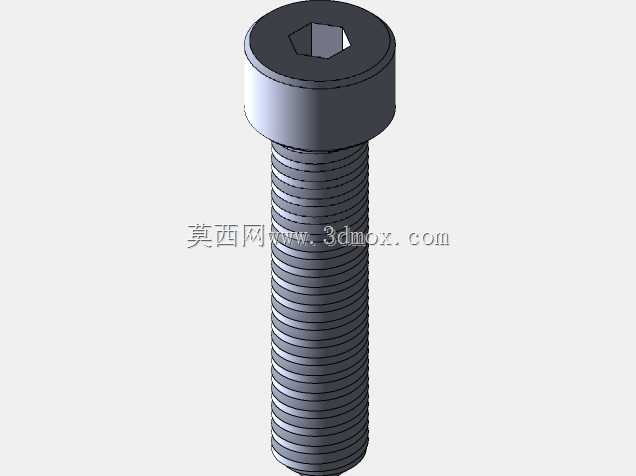

　　在各类机械结构装配场景中，内六角圆柱头螺丝是应用覆盖度极高的一类紧固连接件，从消费电子设备的内部结构锁付，到小型自动化模组的构件拼接，再到工装夹具的定位紧固，都能见到这类紧固件的身影。本次建模的M4规格内六角圆柱头螺丝，覆盖20mm、25mm、30mm、35mm四种常用公称长度，适配不同厚度叠层构件的锁付需求，建模过程严格遵循通用紧固件的尺寸公差规范，还原实际量产件的结构细节。

　　从实际使用场景来看，这类内六角圆柱头螺丝的头部为圆柱形，驱动槽为内六角结构，相比十字槽、一字槽螺丝，能承受更大的锁紧扭矩，不容易出现槽口滑牙的问题，适合需要一定预紧力的装配场景；同时圆柱头的头部外径控制在合理范围，安装时所需的头部沉孔或者避让空间更小，在结构紧凑的小型设备内部，能有效节省安装空间，避免螺丝头部和周边运动构件、走线空间产生干涉。全螺纹的结构设计，让螺丝在拧入螺纹孔的过程中，整个杆体的螺纹段都能和内螺纹形成有效啮合，相比半螺纹螺丝，在薄件叠装、盲孔锁付的场景下，不需要额外计算光杆段的避让长度，适配性更强。

　　设计建模阶段，首先要确定核心尺寸边界：M4规格的螺纹大径严格控制在4mm，螺距采用粗牙螺纹标准的0.7mm，建模时螺纹牙型采用60度等边三角形牙型，牙顶和牙底的圆角过渡还原量产冷镦工艺的实际成型特征，避免建模时出现尖锐棱角导致的应力集中误判。圆柱头的头部尺寸参考通用紧固件标准，头部外径控制在7mm左右，头部高度4mm，内六角驱动槽的对边尺寸为3mm，槽深2mm，这个尺寸既可以保证内六角扳手能够完全插入槽内传递扭矩，也不会因为槽深过深导致头部结构强度不足。不同长度规格的螺丝，螺纹段从头部下表面一直延伸到螺杆末端，末端做45度倒角引导，方便装配时快速对准螺纹孔，减少螺纹错牙的概率。

　　从安装边界来看，设计选型时需要注意，若采用沉头孔埋入安装，沉孔的直径需要略大于头部外径，预留0.2-0.3mm的装配间隙，沉孔深度需要大于头部高度0.1-0.2mm，保证螺丝锁付后头部不会突出安装面，避免影响后续构件的贴合；若采用通孔穿装配合螺母锁付的方式，通孔直径建议加工为4.3-4.5mm，预留足够的装配公差，避免因为孔位加工偏差导致螺丝无法顺利穿入。在三维装配设计时，还需要预留内六角扳手的操作空间，扳手的回转半径需要在头部上方预留至少8mm的无遮挡空间，否则会出现扳手无法插入、无法完成锁紧操作的问题。

　　这类螺丝的材质通常选用碳钢镀锌或者304不锈钢，不同材质的强度等级适配不同的载荷场景，建模时还原的结构细节可以直接用于装配干涉检查、机构运动仿真，在做设备的装配工艺模拟时，能够准确判断螺丝锁付顺序是否合理，周边构件是否会在锁付过程中和工具产生干涉，提前规避装配阶段可能出现的问题。对于结构设计从业者来说，准确的标准件模型能够大幅提升装配设计的效率，不需要每次重复绘制标准件结构，直接调用即可完成布局，同时准确的尺寸参数也能为后续的工程图标注、BOM清单统计提供可靠依据，避免因为标准件尺寸错误导致的加工、装配返工。
