内六角圆柱头M5规格紧固件结构设计

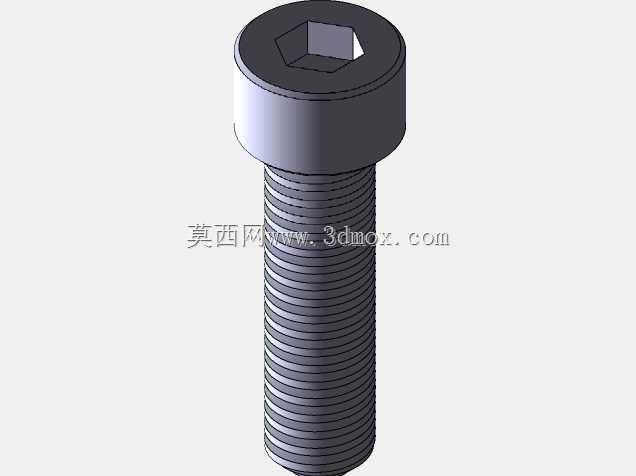

　　在各类机械结构装配场景中，小规格内六角圆柱头螺钉的应用覆盖了从精密电子设备工装、小型自动化模组到通用机械设备的紧凑连接工位，这类紧固件的选型与建模合理性，直接影响装配空间利用率、连接可靠性以及后期维护的便捷性。本次涉及的M5规格内六角圆柱头螺钉，公称直径5mm，螺杆有效长度20mm，采用内六角驱动形式，圆柱头的头部设计让其可以适配沉孔安装场景，安装完成后头部端面可与安装面齐平，不会在设备外表面形成突出结构，既能够避免突出结构对操作人员造成剐蹭，也能满足有外观平整度要求的外装部件连接需求。

　　从实际装配的功能特性来看，内六角驱动的结构相比十字槽、一字槽螺钉，能够承受更大的拧紧力矩，在装配时不容易出现槽口打滑的问题，对于需要一定预紧力的连接工位，比如小型钣金件拼接、铝型材框架辅件固定、传感器安装支架锁紧等场景，这种驱动形式的可靠性优势十分明显。螺杆部分采用标准公制粗牙螺纹，牙型角60度，螺纹大径、中径、小径均符合通用紧固件公差要求，能够与同规格的标准螺母、预制螺纹孔实现顺畅旋合，不需要额外进行二次攻丝处理，在常规的金属、硬质塑料连接场景中都能适用。

　　设计这类紧固件的三维模型时，首先要明确安装边界的约束条件：圆柱头的头部外径、头部高度是决定沉孔加工尺寸的核心参数，建模时需要严格匹配对应标准的尺寸公差，头部的内六角对边尺寸、深度要匹配标准内六角扳手的插入深度，避免出现扳手无法插到底、拧紧时受力不均导致内六角孔滑圆的问题。螺杆与头部的衔接处需要设计合理的过渡圆角，这个位置是螺钉受力时的应力集中区域，合适的圆角半径能够大幅降低螺钉受拉时的断裂风险，尤其是在有振动载荷的连接工位，过渡结构的合理性直接决定紧固件的疲劳寿命。螺纹部分的建模不需要过度追求牙型的极致细节，在装配级的三维模型中，可采用简化的螺纹修饰特征来降低模型数据量，只有在做紧固件力学仿真分析时，才需要绘制精确的螺纹牙型网格，这样的建模思路能够兼顾设计效率与模型实用性。

　　在实际设备选型应用中，20mm长度的M5内六角螺钉，通常适配的被连接件总厚度在10mm到15mm之间，旋合螺纹的有效长度控制在1.5倍到2倍公称直径范围，既能保证足够的螺纹连接强度，也不会因为螺杆过长导致螺纹末端顶到安装孔底部、无法锁紧的问题。如果是在有防松需求的工位，还可以搭配同规格的弹簧垫圈、平垫圈使用，模型设计时也预留了垫圈的安装空间，头部下端面与螺杆的垂直度公差控制在合理范围，避免装配后出现螺钉偏斜、连接面受力不均的情况。对于经常需要拆装的维护工位，内六角的结构相比外六角螺钉，所需要的操作空间更小，只需要在螺钉头部轴向预留扳手的操作空间即可，不需要像外六角螺栓那样预留扳手的周向转动空间，这也是这类螺钉在紧凑结构中被大量应用的核心原因。

　　从结构细节来看，螺钉头部的端面边缘设计了微小的倒角，既能够去除加工时的锐边毛刺，也能在装入沉孔时起到导向作用，避免安装时头部刮蹭沉孔内壁。螺杆末端同样设计了倒角结构，在对准螺纹孔时能够快速导入，提升装配效率，尤其是在自动化装配的场景中，末端的导向倒角能够大幅降低螺丝与螺纹孔对位卡滞的概率。整个零件的结构没有多余的复杂特征，完全围绕连接功能、装配便捷性、受力可靠性三个核心维度设计，作为通用标准件，其尺寸的通用性让它可以在不同行业的设备中实现互换，不需要针对特定设备单独定制，能够有效降低设备的装配与维护成本。
