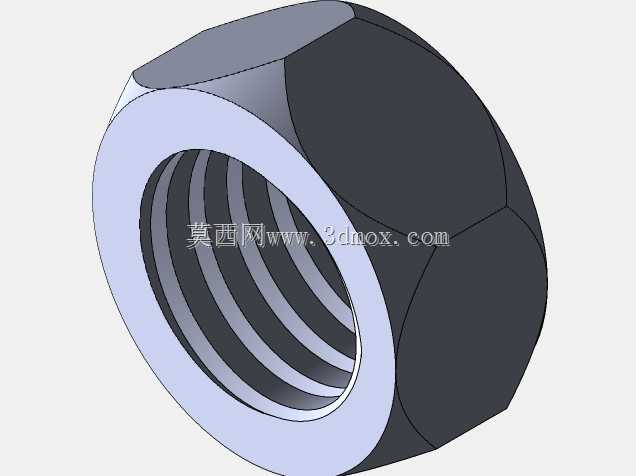

M5规格六角锁紧螺母结构设计

　　在各类机械结构的螺纹连接副中，六角锁紧螺母是承担防松、紧固功能的核心基础零件，这款M5规格的六角锁紧螺母，适配公称直径5mm的外螺纹件，广泛应用在小型机电设备装配、仪器仪表内部结构固定、消费电子金属结构连接、小型自动化模组拼装等场景中，尤其适合存在小幅持续振动、需要避免螺纹副自行松脱的装配位置。从实际使用的角度看，这类螺母不需要额外搭配防松垫圈，依靠自身结构的锁紧特性就能维持连接预紧力的长期稳定，在装配空间受限、无法布置双螺母防松结构的位置，这类零件的适配性优势十分明显。

　　设计这款零件时，首先要匹配公制M5粗牙螺纹的基本参数，内螺纹的大径、中径、小径公差严格遵循普通螺纹的公差配合要求，保证和对应规格的螺栓、螺柱旋合时不会出现卡滞、间隙过大的问题，螺纹收尾处的退刀结构做了平滑过渡，避免螺纹末端出现应力集中导致的螺纹牙崩裂。外形采用标准六角结构，对边尺寸适配常规的8mm开口扳手、套筒工具，不需要特殊定制的装配工具就能完成拧紧作业，六角的棱边做了小尺寸倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能让螺母在放入装配孔位时起到导向作用，降低对位难度。螺母的端面做了平面度管控，保证和被连接件表面贴合时接触面积均匀，不会因为端面倾斜导致预紧力偏载，进而造成螺纹副受力不均出现滑牙问题。

　　从安装边界来看，这款螺母的六角外接圆直径控制在合理范围内，装配时需要预留的最小扳手空间可以按照常规M5六角紧固件的空间要求预留，不需要额外扩大操作空间；螺母的整体厚度兼顾了锁紧性能和轻量化需求，既不会因为厚度过薄导致螺纹啮合牙数不足、连接强度不够，也不会因为厚度过大造成不必要的空间占用和材料浪费。在实际选型时，需要注意被连接件的表面硬度，如果被连接件是软质材料比如铝合金、工程塑料，需要搭配平垫圈分散接触面压力，避免螺母拧紧时压伤被连接件表面；如果应用在强振动工况下，可以在螺纹表面涂覆少量螺纹锁固胶，进一步提升防松可靠性。

　　建模过程中，这类零件的结构逻辑并不复杂，但需要重点管控几个关键尺寸的公差：首先是内螺纹的中径尺寸，这直接决定了螺纹配合的松紧度和连接强度，其次是六角对边的尺寸公差，公差过大会导致扳手打滑，公差过小会提高加工成本，另外两个端面的平行度也需要严格控制，避免拧紧时出现偏载。很多新手建模时容易忽略螺纹起始端的倒角结构，实际上这个位置的倒角不仅能引导外螺纹顺利旋入，还能避免螺纹首牙在运输、装配过程中被磕碰变形，导致螺母无法正常旋合。还有螺母的锁紧结构部分，需要保证锁紧段的螺纹有适量的过盈量，过盈量太小起不到防松作用，过盈量太大会导致装配阻力过大，甚至拧入过程中破坏外螺纹的牙型。

　　在不同的应用场景中，这类螺母的表面处理方式也有区别，普通室内干燥环境下使用的一般做镀锌处理提升防锈能力，户外或者有腐蚀介质的场景会采用达克罗或者不锈钢材质，建模时不需要体现表面涂层的厚度，但在选型标注时需要明确表面处理要求，避免后期使用过程中出现锈蚀卡死的问题。另外在装配排布时，相邻两个M5螺母的中心距需要大于六角外接圆直径加上2mm以上的安全间隙，避免扳手操作时和相邻零件发生干涉，这也是结构设计时经常容易忽略的细节，很多新手排布紧固件时只考虑螺纹孔的中心距，没预留扳手操作空间，导致后期装配时无法顺利拧紧。
