开放式铁芯立式安装变压器三维结构

　　在工业配电、机床控制、小型机电设备的供电回路里，这类开放式结构的变压器是极为常见的电压转换部件，不同于全密封的电力配电变压器，它的结构完全外露，核心的电磁转换部件、绝缘支撑、接线结构都直观呈现，主要作用是在设备内部完成不同电压等级的电能转换，给控制回路、信号回路、低压执行部件提供匹配的工作电压，同时也能起到一二次回路的电气隔离作用，避免主回路的电压波动直接冲击后端敏感元器件。

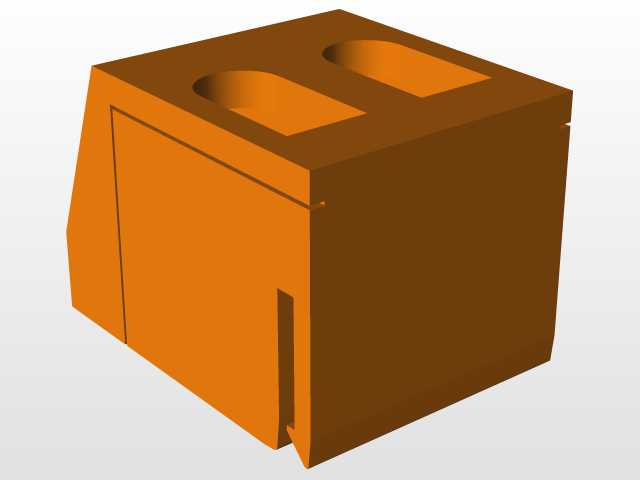

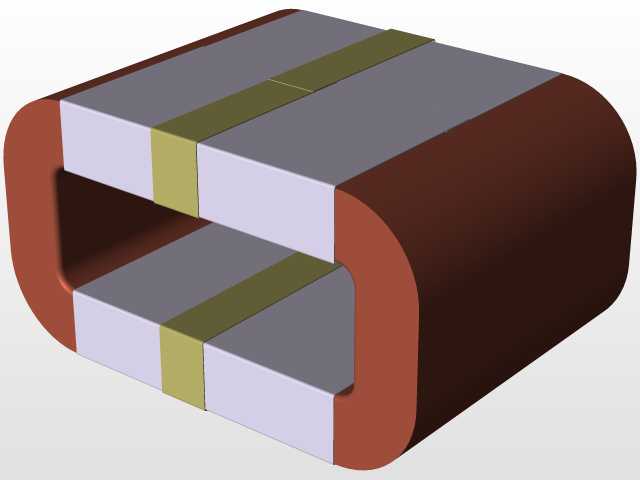

　　从结构设计的逻辑来看，整个部件以叠片式铁芯作为电磁转换的核心载体，铁芯采用立式排布，两侧的绕组直接套装在铁芯柱上，绕组外部做了多层绝缘包裹，避免不同绕组之间、绕组与铁芯之间出现击穿短路的问题。绕组的引出端全部集中在铁芯上部的绝缘安装板上，不同电压等级的接线端子做了明确的物理分隔，高压侧与低压侧的接线位分别排布在绝缘板的不同区域，接线端子采用螺栓压接结构，方便现场接线时的导线固定，也能保证长期运行下的接触可靠性，避免虚接发热的问题。

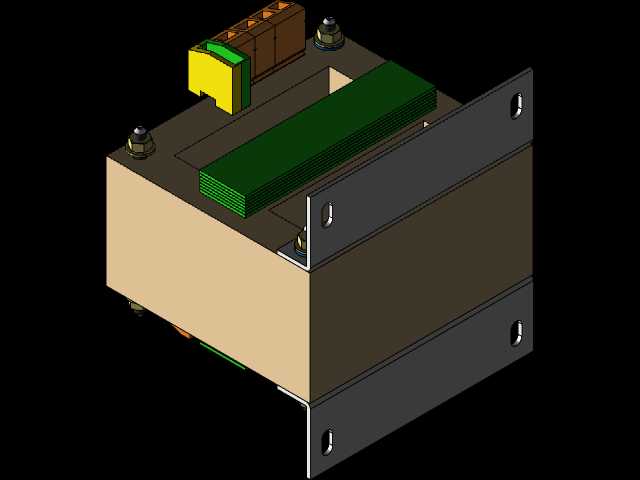

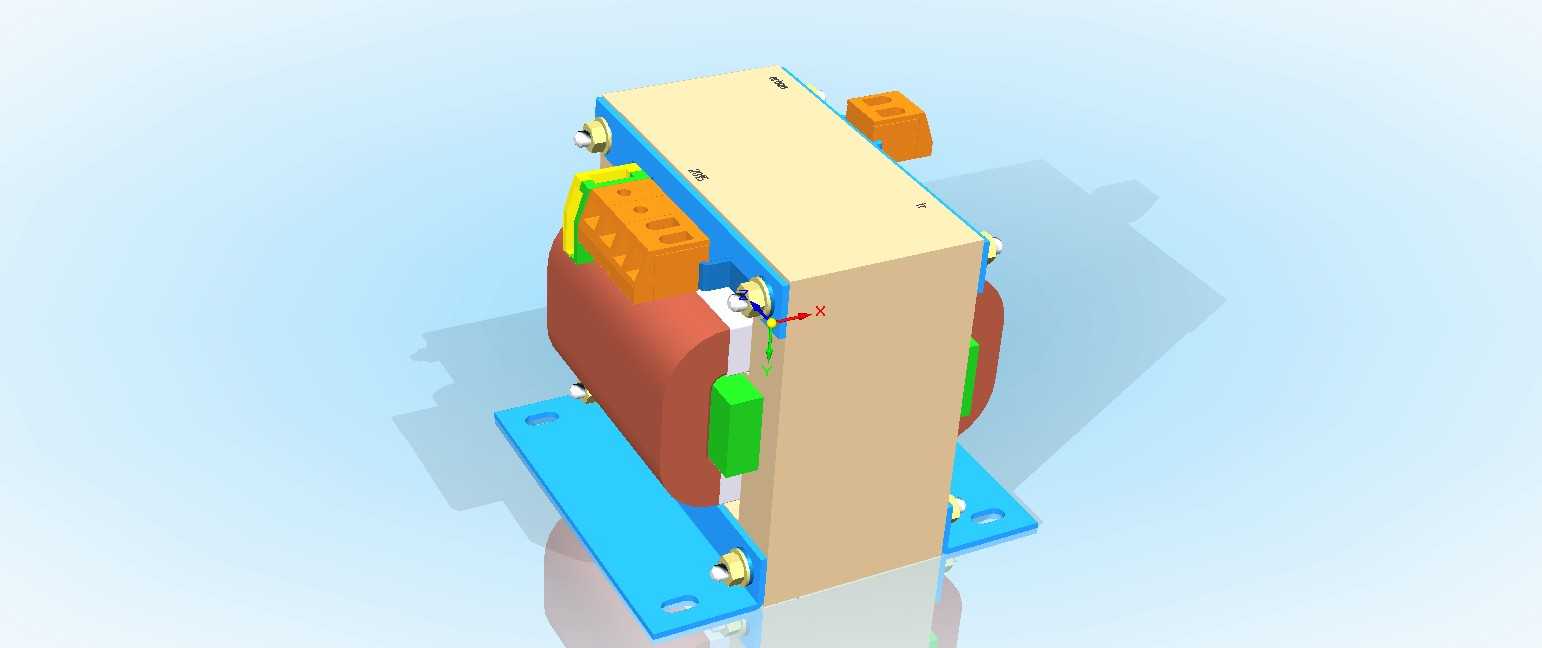

　　安装结构的设计充分考虑了设备内部的安装场景，底部采用一体式的蓝色冲压安装底座，底座上预留了两个长圆形的安装固定孔，长圆孔的设计可以抵消安装面的加工误差，装配时不需要严格对准孔位就能顺利穿入固定螺栓，降低了机柜内部安装的对位难度。底座与铁芯之间通过绝缘衬垫做隔离，避免铁芯与安装金属面直接接触形成接地环流，同时也能缓冲设备运行时的振动传递，减少绕组受振动影响出现绝缘磨损的概率。整个部件的安装边界非常规整，整体为长方体立式结构，没有外凸的易磕碰部件，在机柜内部排布时可以紧贴安装板固定，不需要预留过多的侧面操作空间，只需要在上部接线区域预留足够的接线操作空间即可，能够有效节省机柜内部的安装空间。

　　细节结构上，铁芯的上下两端都做了夹件固定，通过金属夹件把叠压的硅钢片牢牢压紧，避免变压器运行时硅钢片因电磁振动产生异响，夹件与铁芯之间同样设置了绝缘垫层，防止夹件与硅钢片之间形成多点接地影响运行性能。绕组外侧设置了绿色的绝缘隔条，把不同相的绕组做物理分隔，进一步提升绝缘可靠性，即使在潮湿、多粉尘的工业车间环境下，也能降低相间爬电的风险。上部的绝缘安装板采用高强度绝缘板材加工，不仅用来固定接线端子，也能对上部的铁芯端部起到防护作用，避免异物掉落至绕组与铁芯的间隙中造成短路故障。

　　在实际选型适配时，这类结构的变压器通常用于交流50Hz或60Hz的供电回路，适配的设备场景非常广泛，从普通的机床控制箱、自动化生产线的控制柜，到小型成套设备的内部供电模块，都能看到这类结构的应用。设计建模时需要重点关注几个核心的尺寸边界：首先是底部安装孔的孔距，这个尺寸直接决定了变压器能不能顺利固定在机柜的安装梁上；其次是上部接线端子的排布间距，要保证不同电位的端子之间有足够的电气间隙，满足对应的耐压等级要求；还有就是整体的高度尺寸，要和机柜内部的层间间距匹配，避免关门时与柜门或者其他层的部件发生干涉。另外绕组与铁芯之间的绝缘距离、夹件的压紧行程这些细节，也都需要在建模时做准确的还原，不然生成的工程图在实际生产时会出现装配干涉或者绝缘距离不足的问题。

　　不同于集成化的开关电源模块，这类工频变压器的抗冲击能力更强，在负载出现短时过载的情况下也能稳定工作，不会像开关电源那样轻易触发过流保护，因此在一些冲击性负载的供电场景下，比如给交流接触器、电磁阀这类感性负载供电时，这类变压器的可靠性表现会更出色。建模过程中对各个部件的装配关系做了完整还原，从铁芯叠片的压紧结构、绕组的套装位置，到底座的安装固定、接线端子的压接结构，都按照实际的生产装配逻辑做了层级划分，不管是用来做设备布局的干涉检查，还是拆解结构做生产工艺的参考，都能直接适配使用需求。
