精密传动用圆柱蜗杆三维结构设计

　　在各类需要大传动比、低运行噪音的传动场景里，蜗杆始终是核心的基础传动零件，和蜗轮配对组成的交错轴传动副，常被布置在动力输入与执行端之间的减速环节，常见于自动化输送线的驱动端、小型机床的进给机构、食品包装设备的分度传动单元、电梯曳引机的减速模块这类对传动平稳性有较高要求的工位。和直齿、斜齿圆柱齿轮的平行轴传动不同，蜗杆依靠自身螺旋齿面和蜗轮齿面的连续啮合传递运动，单头蜗杆可以在很小的结构空间内实现数十倍的传动比，不需要多级齿轮串联就能完成大减速比的动力传递，能大幅压缩传动单元的整体安装空间，同时啮合过程中齿面是连续滑动接触，传动冲击远小于普通齿轮传动，运行时的噪音控制表现更优，部分带自锁特性的蜗杆还能在传动停止后实现反向锁止，避免负载端倒转引发的设备故障或安全风险。

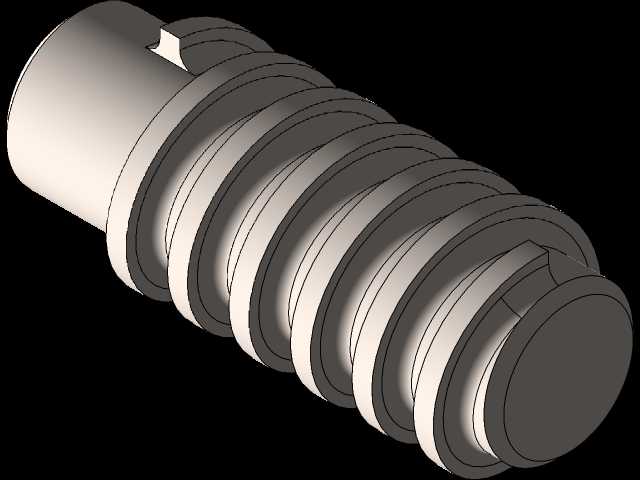

　　从结构设计逻辑来看，这款蜗杆采用整体式轴齿一体化结构，将传动螺旋齿和支撑轴段做成同一个整体，没有额外的齿圈装配环节，从根源上避免了装配式结构可能出现的齿圈松动、装配同轴度误差问题，适合中低速、中等负载的连续传动工况。设计时首先要匹配配对蜗轮的端面模数、压力角、导程角、头数这些核心啮合参数，齿面的螺旋升角需要和蜗轮的螺旋角保持数值一致、旋向匹配，才能保证啮合时齿面接触线分布合理，避免出现齿面偏载、局部应力集中的问题。轴段部分的设计需要兼顾支撑刚性和装配便利性，两端的光轴段用来安装深沟球轴承或者圆锥滚子轴承，轴肩位置的尺寸要和轴承内圈的定位尺寸匹配，保证装配后轴承不会出现轴向窜动，同时轴端要预留对应的锁紧结构位置，比如圆螺母安装槽、弹性挡圈卡槽，方便完成轴向定位。

　　外形尺寸的设定完全围绕安装边界展开，蜗杆的总长度需要匹配减速箱内部的轴向安装空间，两端支撑轴颈的直径要和所选轴承的内径规格一致，螺旋齿部分的外径、齿根圆直径要和蜗轮的齿顶圆、齿根圆预留合理的啮合侧隙，侧隙既不能过大导致传动回程超差，也不能过小导致运转时齿面卡滞、润滑脂无法顺利进入啮合面。齿部的长度要覆盖蜗轮的整个啮合宽度，保证蜗轮在全齿宽范围内都能和蜗杆齿面有效接触，避免出现边缘接触加剧齿面磨损的问题。轴端如果需要连接联轴器或者带轮，还要预留对应的键槽结构，键槽的宽度、深度要符合平键的标准规格，保证动力输入时的扭矩传递可靠，不会出现键连接打滑的问题。

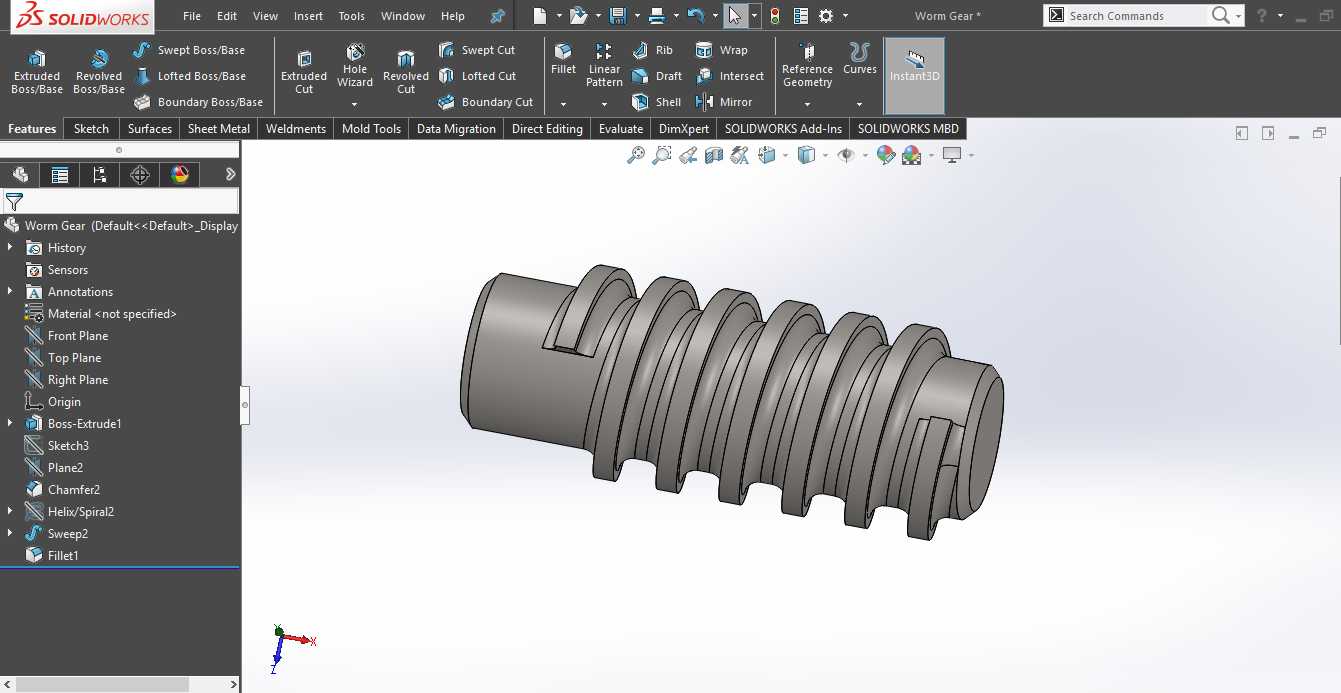

　　实际建模过程中，螺旋齿的生成是核心环节，需要先根据导程和分度圆直径计算出准确的螺旋线，再沿着螺旋线扫描切除出符合齿廓形状的齿槽，齿廓的曲率要和配对蜗轮的齿形做啮合干涉检查，确保在整个啮合行程里，两个零件的齿面不会出现干涉碰撞，同时接触斑点的位置要落在齿面中部区域，符合传动件的装配验收要求。轴段上的过渡位置都做了圆角处理，避免轴肩处的应力集中，在长期承受交变扭矩的工况下降低轴段断裂的风险。这类蜗杆在实际应用中，通常搭配锡青铜材质的蜗轮使用，利用钢质蜗杆和铜质蜗轮的材料硬度差，减少啮合过程中的齿面磨损，延长整套传动副的使用寿命，日常维护时只需要在啮合位置定期涂抹润滑脂，就能保证长期平稳运行，不需要频繁拆解维护，非常适合各类紧凑型减速传动场景的设计选型参考。
