矿山破碎线配套德斯卡加斜槽结构

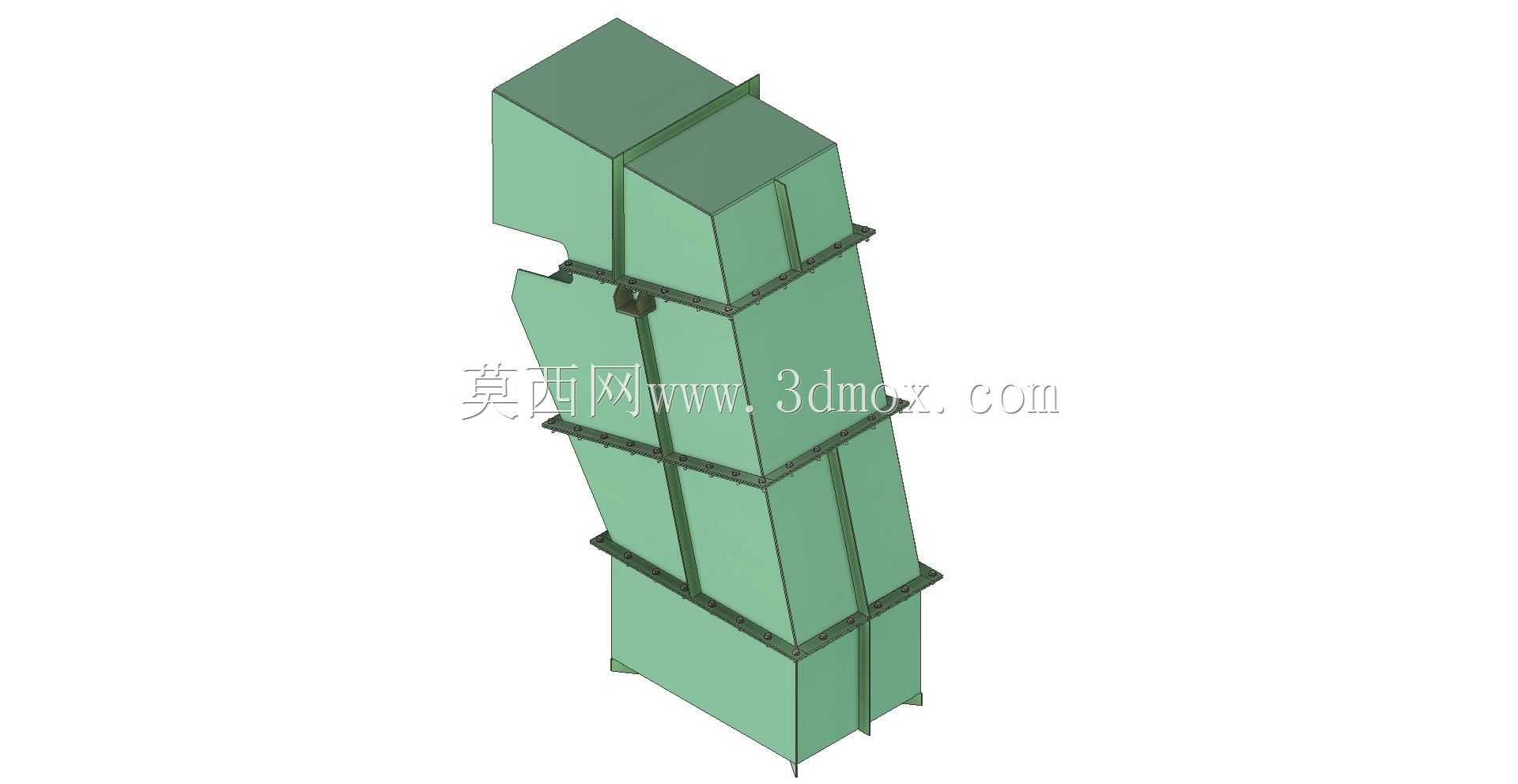

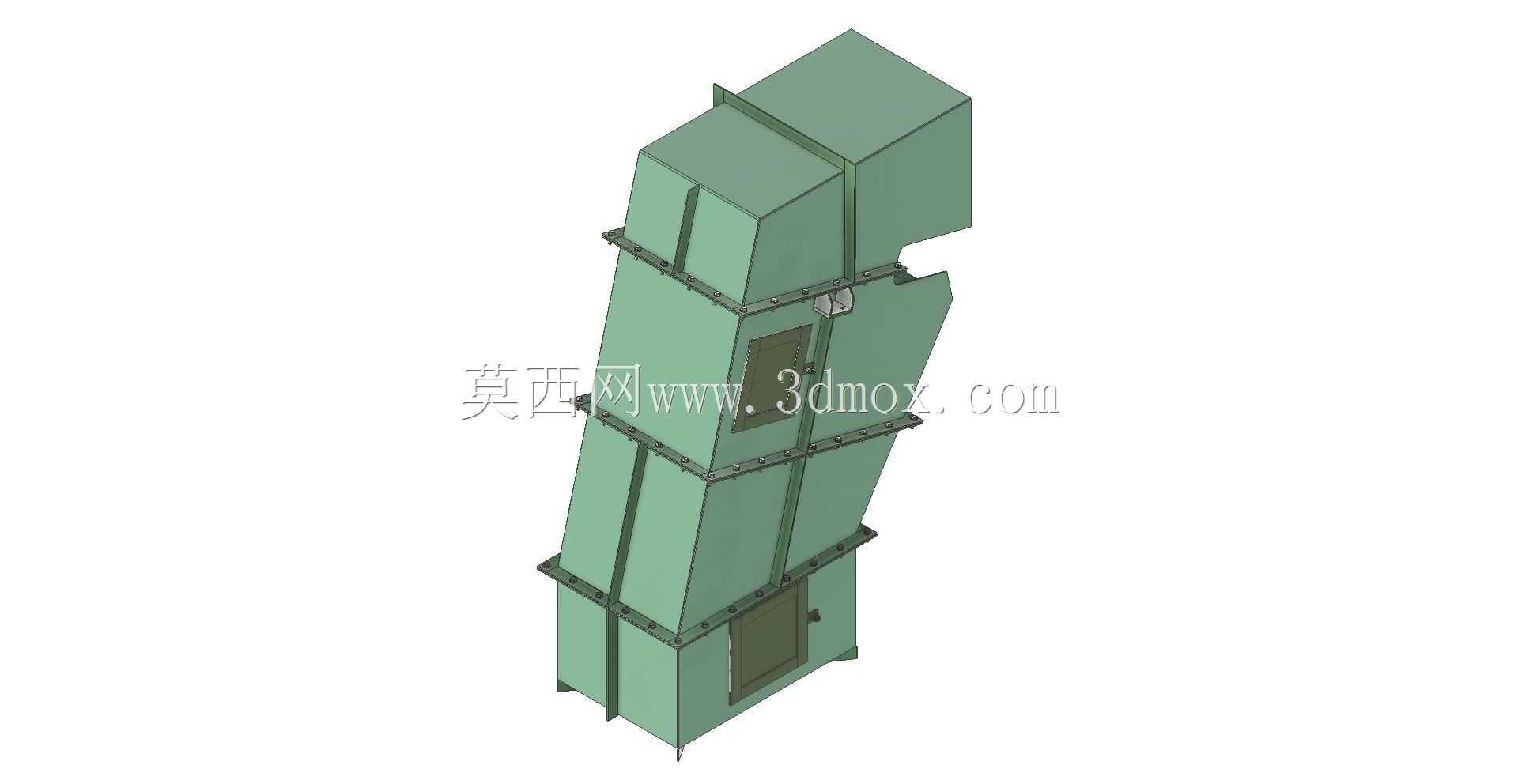

　　在矿山、建材骨料生产的二级破碎作业环节，物料经首段破碎后粒度仍存在较大波动，且破碎腔出料端的落料点与后续输送、筛分设备的进料口往往存在高度差与水平偏移，常规直溜槽极易在大落差下料过程中出现物料卡堵、冲击磨损过快、下料偏载导致后续皮带跑偏等问题，这款斜槽结构正是针对这类工况痛点开发的导流输送部件。从现场安装适配性来看，该斜槽采用分段式法兰拼接结构，共拆分为四个独立节段，各节段之间通过PL2 1/2英寸规格的螺栓配合法兰面完成锁紧密封，这种拆分设计一方面解决了大尺寸溜槽整体运输、吊装进场的空间限制，尤其是在老线改造现场，原有设备周边操作空间狭窄，分段部件可通过人工配合小型葫芦完成就位，无需动用大型吊装设备；另一方面，

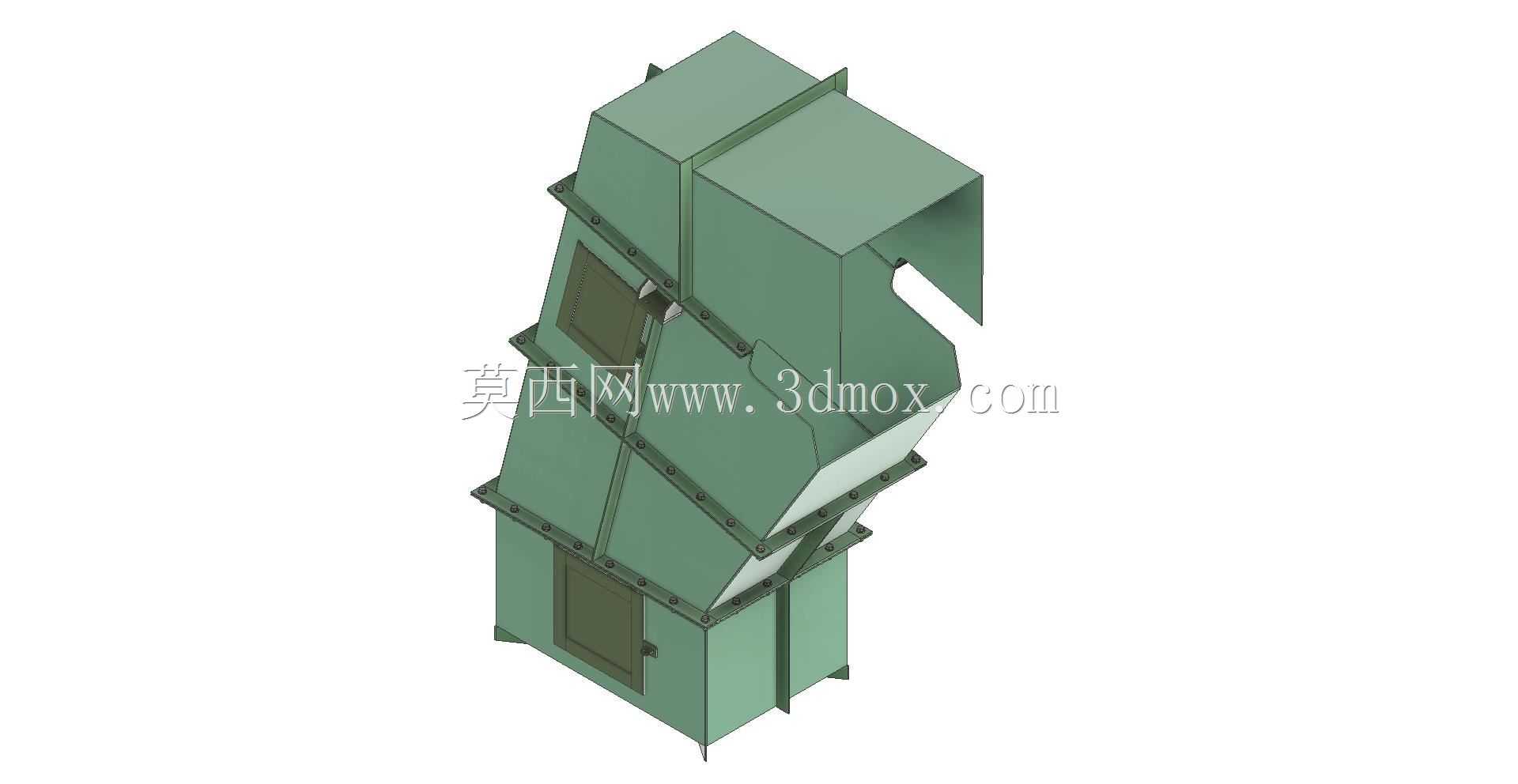

　　不同节段可根据实际磨损情况单独更换，无需整体报废溜槽，大幅降低了后期运维的备件成本。斜槽整体采用变径倾斜走向设计，并非等径直筒结构，上段对接二级破碎机的出料口，截面尺寸适配破碎机的出料宽度，避免物料溢出，中段设置倾斜导流段，倾斜角度经过物料安息角校核，针对破碎后常见的石灰石、花岗岩、玄武岩等骨料的摩擦特性，角度设置既保证物料能依靠自重顺畅下滑，不会在槽体内积料滞留，又不会因角度过大导致物料下落速度过快，对后续输送皮带造成过大冲击。槽体侧壁预留了多个检修观察口，日常巡检时可通过观察口查看内部物料流动状态，出现卡堵时也可打开观察口进行疏通，无需拆卸整个槽体，观察口采用快拆式压盖结构，配合密封垫避免作业过程中粉尘外溢，

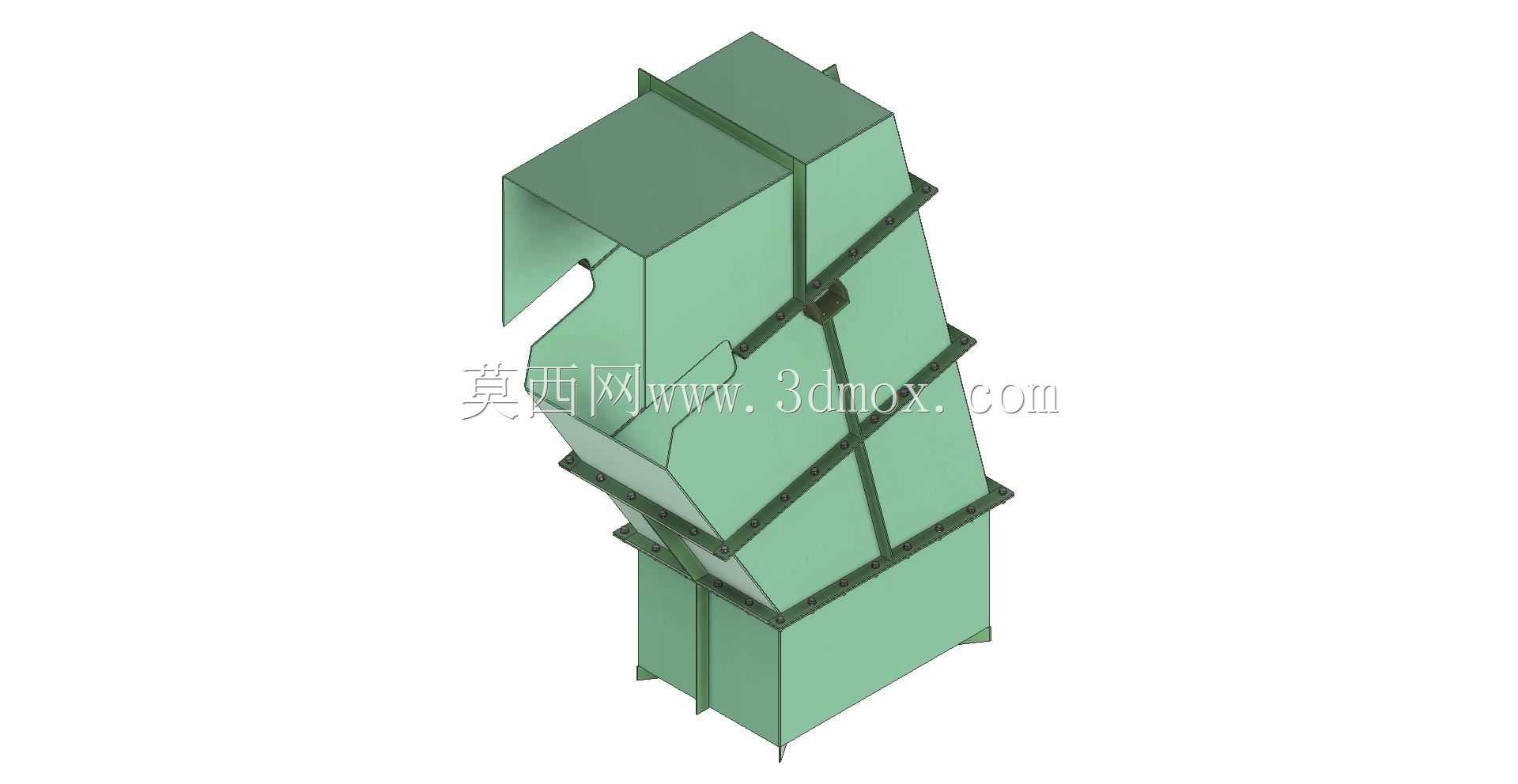

　　符合破碎车间的粉尘管控要求。从结构强度设计来看，槽体外部沿周向与轴向布置了多道加强筋板，因为破碎后的物料棱角尖锐，下落过程中对槽壁的冲蚀磨损非常明显，加强筋既提升了槽体整体的抗变形能力，避免长期受物料冲击出现焊缝开裂、槽体变形的问题，也可作为耐磨衬板的安装基座，后期可在槽体内壁加装耐磨衬板，进一步延长设备使用寿命。斜槽下段的出料口设置了导流舌板结构，可将下落的物料引导至后续输送设备的接料中心位置，避免物料偏载导致皮带受力不均出现跑偏、撒料的问题，同时出料口的法兰结构可根据下游设备的接口尺寸灵活调整，适配不同型号的振动给料机、皮带输送机的进料连接需求。在现场布局适配方面，该斜槽的安装边界充分考虑了二级破碎生产线的常见布局，

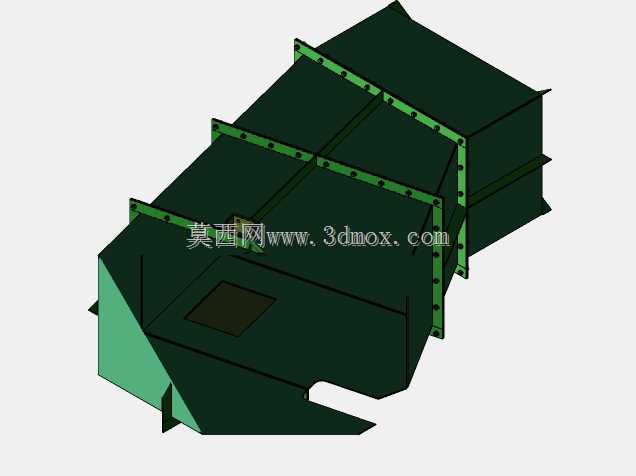

　　整体占用的水平投影空间较小，可在破碎机出料端与筛分设备进料端的有限空间内完成布置，无需对原有生产线的其他设备位置进行大规模调整，非常适合老破碎线的升级改造场景，也可配套新线设计时作为破碎出料的标准导流部件选用。不同于常规焊接一体溜槽，法兰连接的分段结构在三维建模过程中需要严格校核各节段的对接公差，法兰面的螺栓孔位要保证同轴度，避免现场安装时出现错孔无法拼接的问题，同时各段的倾斜角度要做连续过渡，不能出现局部凸起或凹陷导致的积料死角，建模时需要结合物料的流动轨迹做曲面顺滑处理，保证物料下滑路径全程顺畅无阻滞。
