机柜用斯特戈风扇加热器三维结构

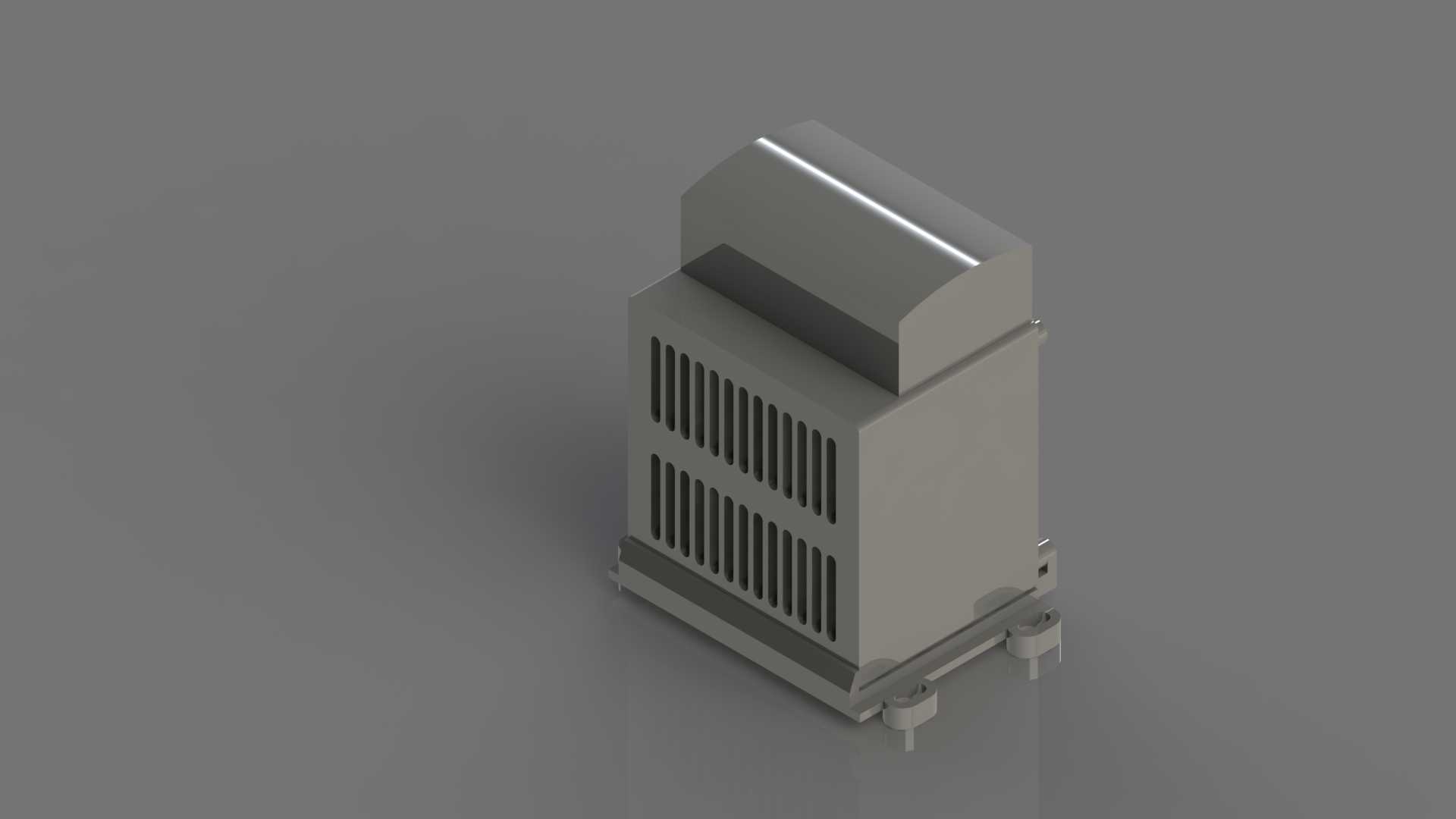

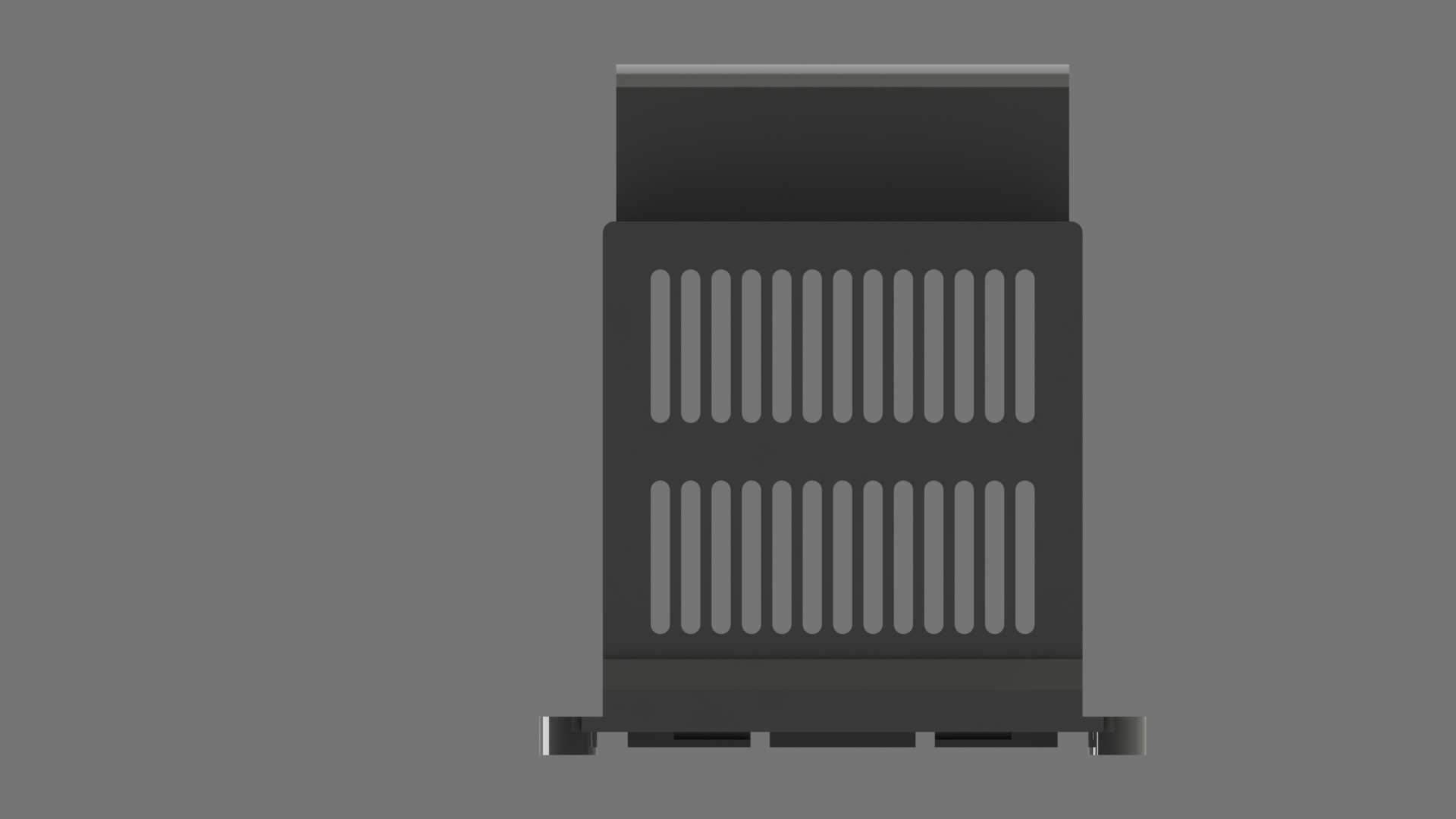

　　做电气柜集成的工程师大多碰到过柜内凝露的麻烦，尤其是户外部署的光伏并网柜、厂区露天布置的PLC控制柜，冬春季节昼夜温差大的时候，柜内壁、元器件引脚挂水珠是常事，轻则导致触点接触不良、信号误报，重则引发短路烧损模块，这类场景下配套的风扇加热器就是解决柜内温湿度失衡的核心部件。这款带轴流风机的PTC加热器，在结构设计上首先考虑的是紧凑安装需求，整体采用立式长方体布局，顶部做了圆弧过渡的导风罩结构，不会像直角结构那样在出风端形成涡流死角，正面排布的两排通风格栅经过倾角优化，出风方向略微向上倾斜，能让热气流顺着柜内顶部空间自然扩散，避免热风直吹对不耐热的弱电模块造成热老化影响。底部预留的两个安装支脚带标准安装孔位，

　　适配行业通用的35mmDIN导轨安装方式，也支持螺丝直接固定在柜内安装板上，安装时不需要额外做定制支架，支脚的高度预留了10mm的走线间隙，加热器底部的接线端子可以直接走柜内底部线槽，不会和安装板形成挤压干涉。从功能逻辑上看，这款加热器采用PTC陶瓷发热元件搭配内置轴流风机的组合，和传统的纯电阻式加热器相比，PTC元件本身具备自限温特性，就算风机出现故障停转，发热体温度也不会持续攀升到引燃周边线缆的阈值，安全冗余度更高；风机的作用是强制对流，把发热体产生的热量快速扩散到柜内各个角落，相比自然对流的加热器，相同功率下柜内温度均匀度能提升40%以上，不会出现加热器周边温度过高、远离加热器的角落还是凝露区的问题。在实际选型匹配的时候，

　　首先要核算柜体的容积、密封等级以及部署环境的最低温，这款1200W功率的型号，适配容积在1.5到2立方米的密封柜体，能在环境温度-20℃的条件下，将柜内温度维持在10℃以上的凝露临界温度以上，同时要注意安装位置不能紧贴温湿度传感器，避免传感器检测到的局部温度偏高，导致加热器提前停止工作，实际安装时一般将加热器布置在柜体下部区域，因为冷空气密度大容易沉积在柜底，从下部送风能形成完整的热循环气流路径，加热效率最高。建模过程中对格栅的开孔率做了还原，每一条格栅的宽度、间距都和实物一致，开孔率控制在65%左右，既保证足够的通风量，又能避免较大的异物掉入发热腔内部，外壳采用的是阻燃V0级的工程塑料材质，建模时对外壳的壁厚做了准确还原，

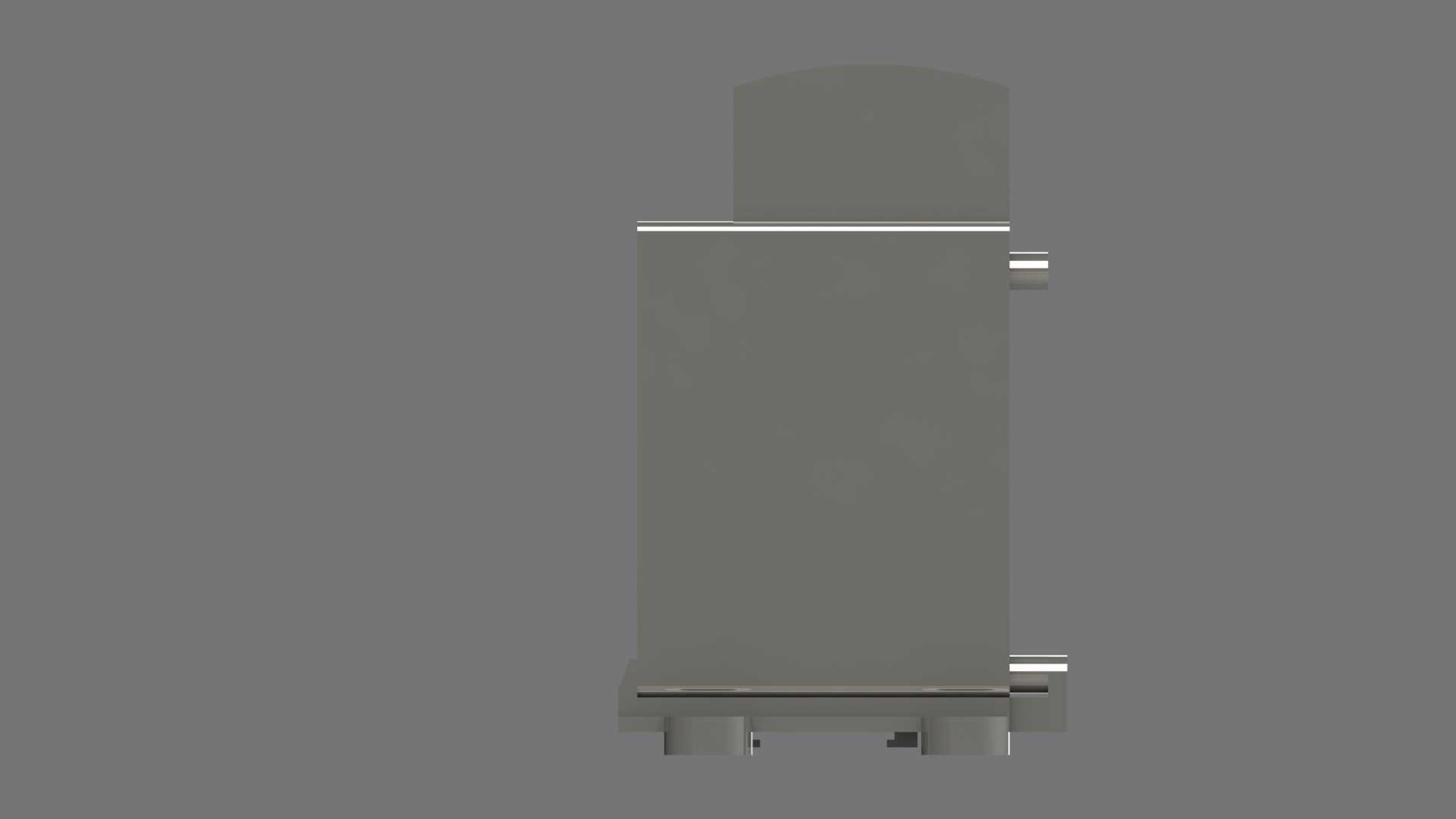

　　壁厚均匀控制在2.5mm，既满足结构强度要求，也符合塑料注塑成型的工艺要求，不会出现壁厚不均导致的注塑缩痕问题。顶部的导风罩和主体外壳采用卡扣式连接结构，不需要额外打螺丝，装配的时候直接扣合即可，后期维护清理风机积灰的时候拆卸也很方便，接线端的位置在加热器底部侧面，预留了标准的电缆格兰头安装位，适配直径6到10mm的进线电缆，防护等级能达到IP20，满足柜内安装的防护要求，不会有手指误触内部带电部件的风险。很多新手工程师在做柜体三维布局的时候，容易忽略加热器的散热预留空间，这款模型准确还原了设备的外形边界，安装时需要在加热器正面预留至少50mm的无遮挡空间，保证进风通畅，背面如果贴柜板安装的话，要预留10mm的空气间隙，避免外壳热量长期传导导致柜板漆面老化，同时要和周边的线缆、塑料线槽保持至少20mm的间距，避免长期高温烘烤加速线缆绝缘层老化。在做整机热仿真的时候，这个模型的发热区域、风机风量参数都可以直接赋予对应参数，能准确模拟柜内的温度场分布，提前预判是否存在局部过热或者温度死角，减少后期样机调试的整改工作量。
