机柜用斯特戈PTC风扇加热器结构设计

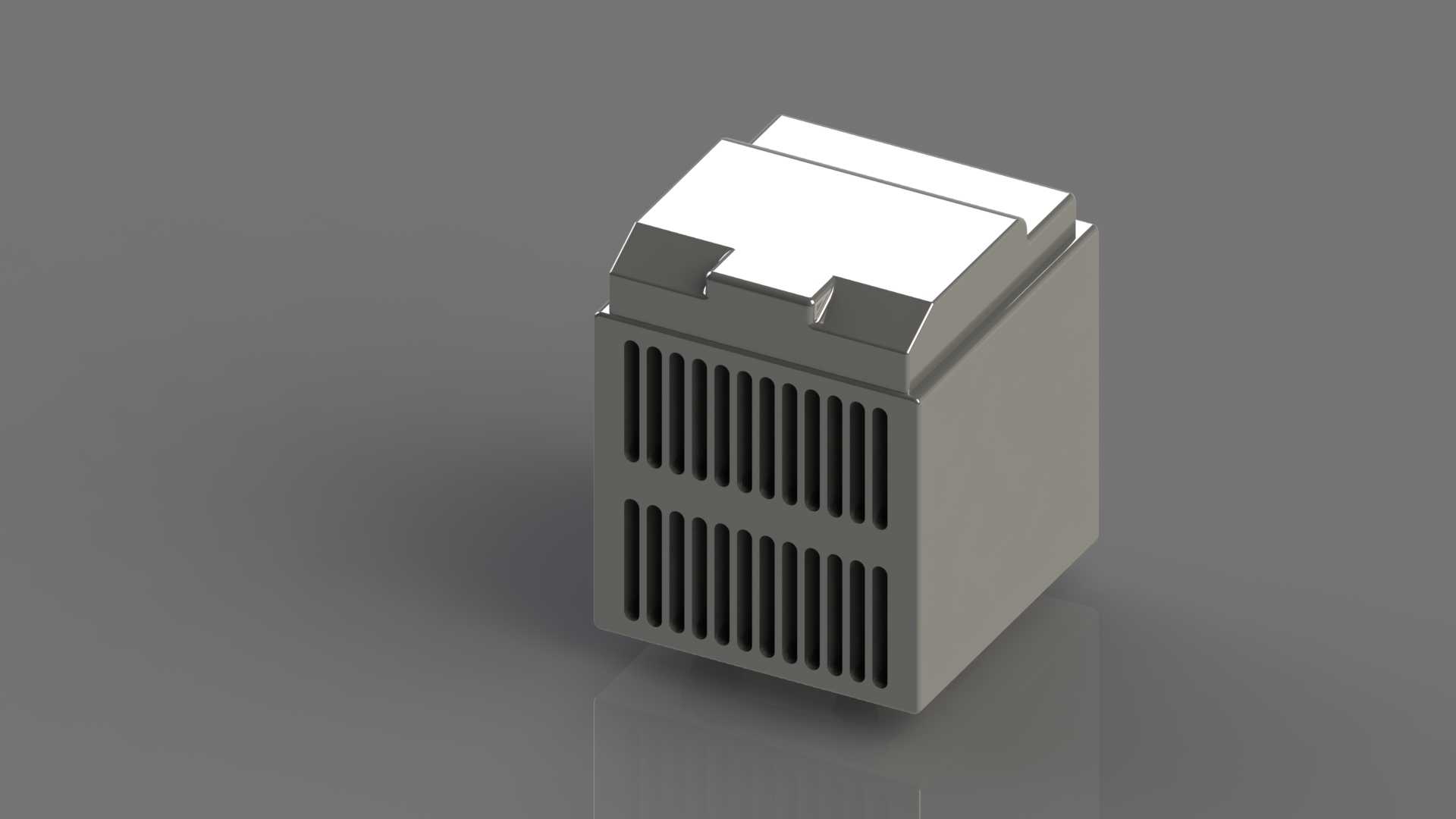

　　做电气柜成套设计的工程师大多遇到过柜内凝露的问题，尤其是户外安装的光伏并网柜、厂区露天布置的PLC控制柜、南方梅雨季节的车间变频柜，一旦柜内温度低于露点温度，元器件表面结露，轻则导致触点氧化接触不良，重则引发爬电、短路炸机，这类故障在售后统计里占比常年居高不下，而风扇加热器就是解决这类问题的核心配套部件。这次建模还原的这款斯特戈系列风扇加热器，是目前工业温控领域应用非常广泛的一款产品，建模过程中完全对照实物的安装边界、功能结构做了1:1还原，没有做简化处理，方便做柜体布局的工程师直接调用装配。

　　从实际应用场景来看，这类加热器主要适配厚度1.2mm-2.5mm的冷轧钢柜体、不锈钢柜体，安装位置通常选在柜体下部的安装板区域，因为热空气自然上浮，配合内置的轴流风扇可以形成稳定的柜内空气循环，避免局部热量堆积。很多新手工程师选型时容易把加热器装在柜体上部，这是典型的设计误区，上部安装的话热量会滞留在柜顶，下部的断路器、接线端子区域还是会处于低温状态，根本起不到防凝露的作用，建模时特意保留了产品底部的安装卡扣结构，对应35mm标准DIN导轨安装位，不需要额外打孔，直接卡装就能固定，和柜内常用的断路器、继电器安装方式完全一致，这也是工业电气辅件的通用设计逻辑，减少现场安装的加工工作量。

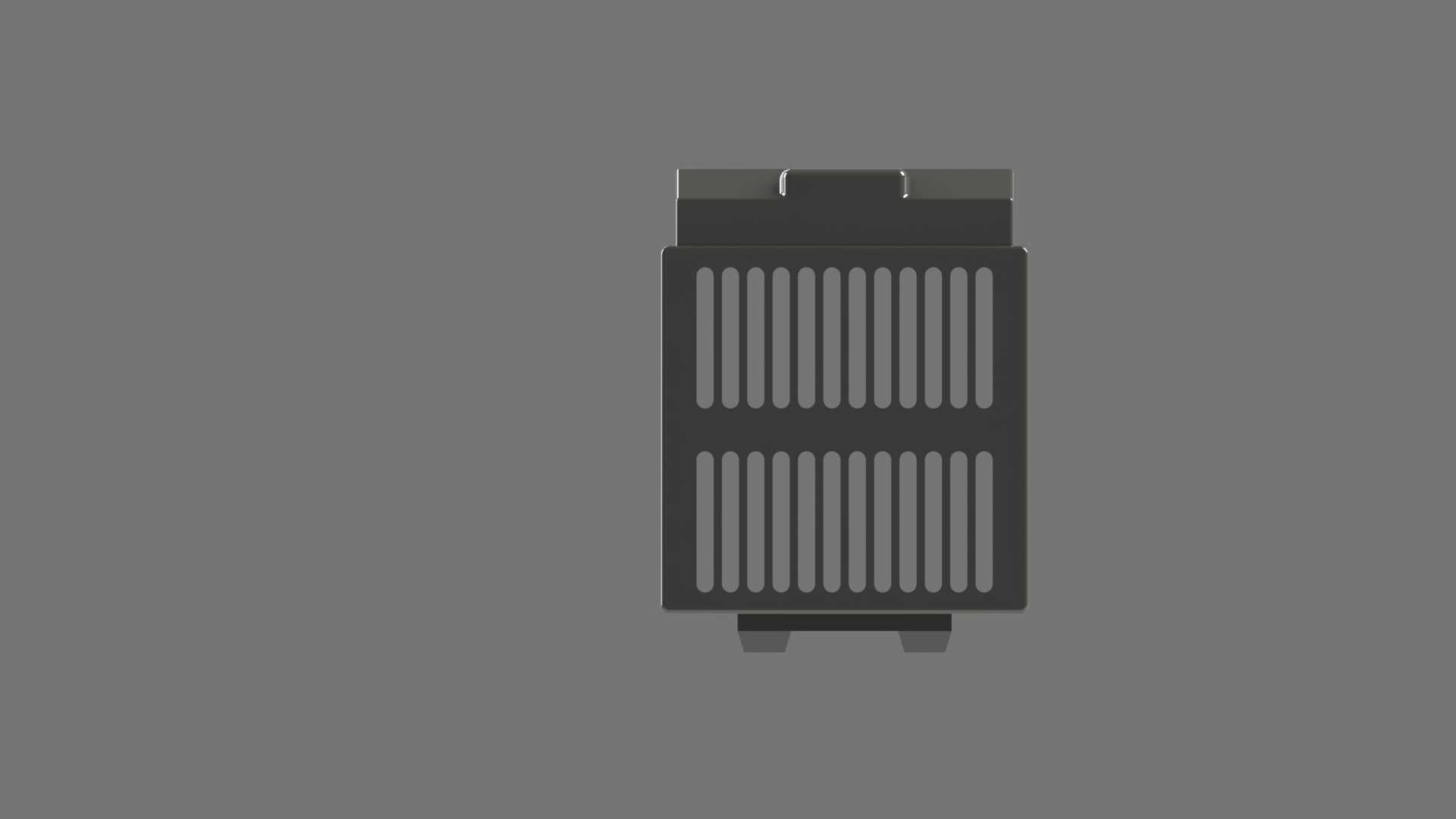

　　从功能结构来看，这款加热器采用PTC陶瓷发热元件作为热源，和传统的电阻丝加热器相比，PTC元件具备自限温特性，当表面温度达到居里点之后电阻会急剧上升，功率自动下降，不会出现持续升温导致的过热起火风险，这一点在密闭柜体内部使用时安全性提升非常明显。发热体外侧的格栅结构做了两层错位排布，既可以保证空气流通顺畅，又能防止安装维护时手指误触高温区域，格栅的通风槽宽度控制在6mm以内，符合电气设备防触电的防护要求。顶部的出线端做了压线式接线端子，适配0.5-2.5平方毫米的多股铜芯线，接线时不需要额外压接端子，直接拧紧螺丝就能固定，现场接线效率很高。

　　设计思路上，这款产品把轴流风扇集成在发热体的下部，风扇工作时将柜内的冷空气从下部进风口吸入，经过PTC发热体加热之后从上部的格栅送出，形成下进上出的风道，和热空气自然流动的方向一致，循环效率比侧进风的结构高30%左右，相同加热功率下柜内温度均匀性更好。外壳采用阻燃ABS材质注塑成型，耐温等级达到V0级，即使长期在高温环境下工作也不会出现变形、释放有毒烟气的问题，外壳和内部发热体之间留了8mm的空气隔热层，外壳表面温度控制在60摄氏度以内，即使安装时靠近线缆、线槽这些塑料部件，也不会烤坏线缆绝缘层。

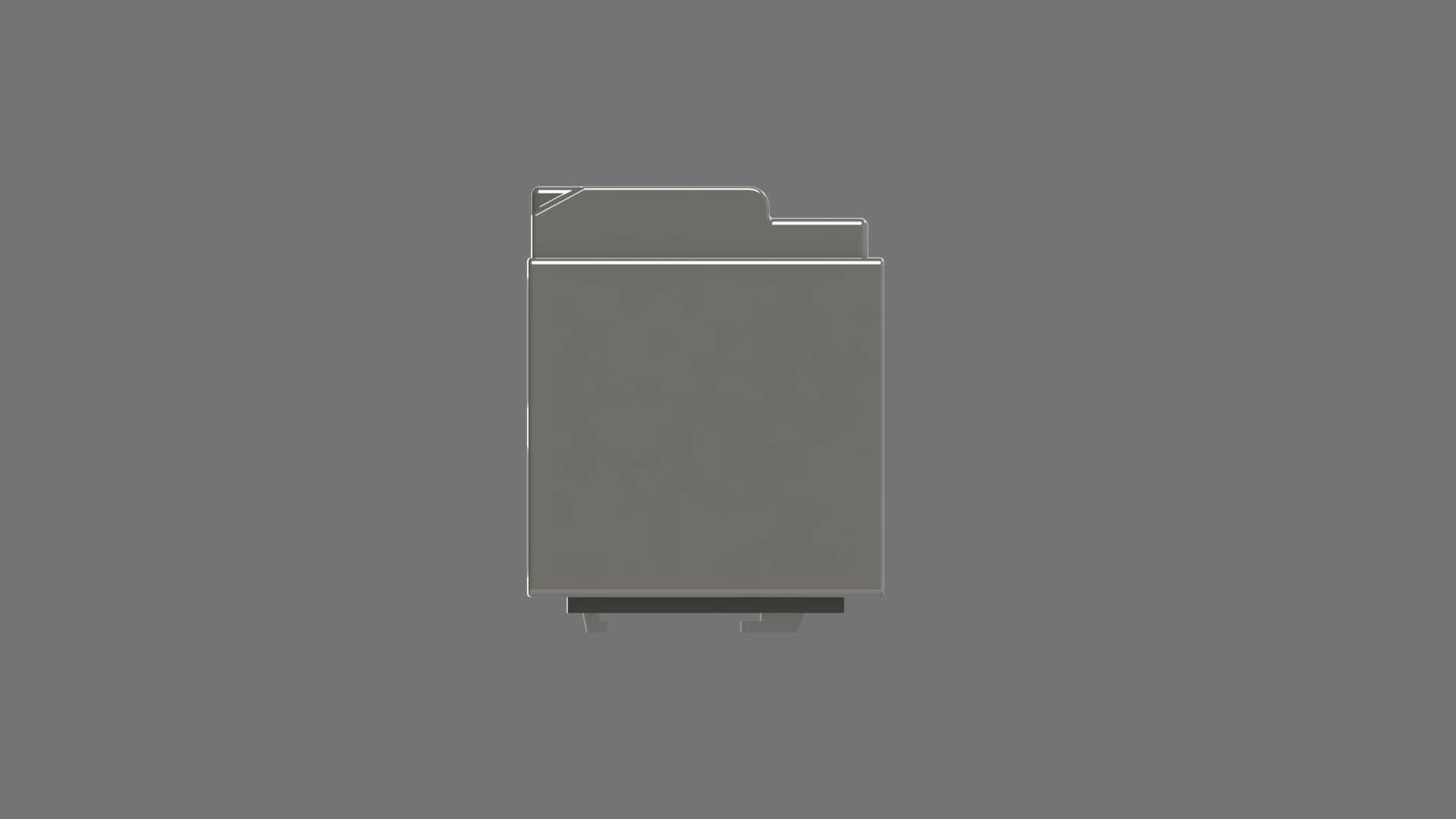

　　尺寸和安装边界方面，这款加热器的整体外形是规整的长方体结构，宽度方向尺寸适配两个标准模数的DIN导轨安装位，深度方向突出导轨表面的尺寸控制在70mm以内，不会和柜内的线槽、二次线缆产生干涉，安装时只需要在安装板下部预留100mm见方的安装空间，同时保证进风口和出风口前方30mm范围内没有遮挡物，就能保证加热循环效果。很多工程师做柜体三维布局时，经常会忽略加热器的通风预留空间，把线槽或者其他元器件紧贴加热器出风口布置，导致热风无法送出，加热效果大打折扣，这次建模时把进出风格栅的位置都做了准确还原，装配时可以直接做干涉检查，提前规避这类设计问题。

　　从实际使用的适配性来看，这款加热器的230V供电版本可以直接适配国内工业常用的AC220V控制回路，不需要额外加装变压器，功率400W的规格适配容积0.5-2立方米的柜体，比如常见的8006002000mm的标准立式控制柜，单台就能满足防凝露要求，如果是更大尺寸的柜体，可以在柜体对角位置布置两台，形成贯穿式的空气循环。和柜内的温湿度控制器配合使用时，可以设定低于5摄氏度自动启动加热，高于15摄氏度自动停止，湿度超过65%RH时强制启动，既能保证柜内温湿度处于安全范围，又能减少无效工作，延长加热器的使用寿命。建模过程中特意还原了产品的所有安装细节，包括导轨卡扣的弹性结构、接线端子的螺丝位置、外壳的拼接卡扣，不管是做柜体布局设计，还是做同类产品的结构参考，都能直接使用，不需要再额外核对实物尺寸调整模型。
