数控机床用星形防滑调节旋钮结构设计

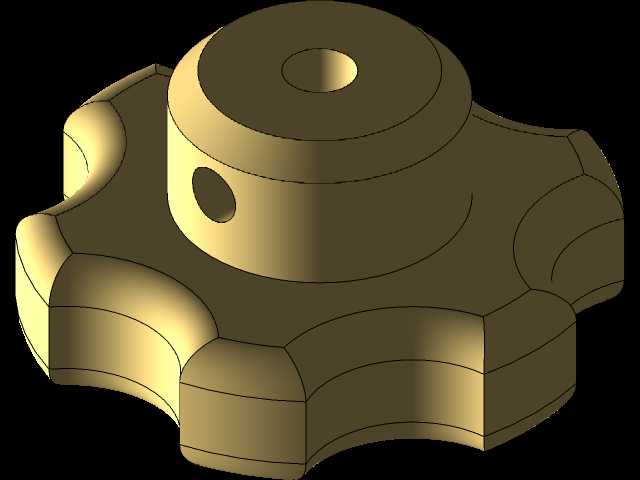

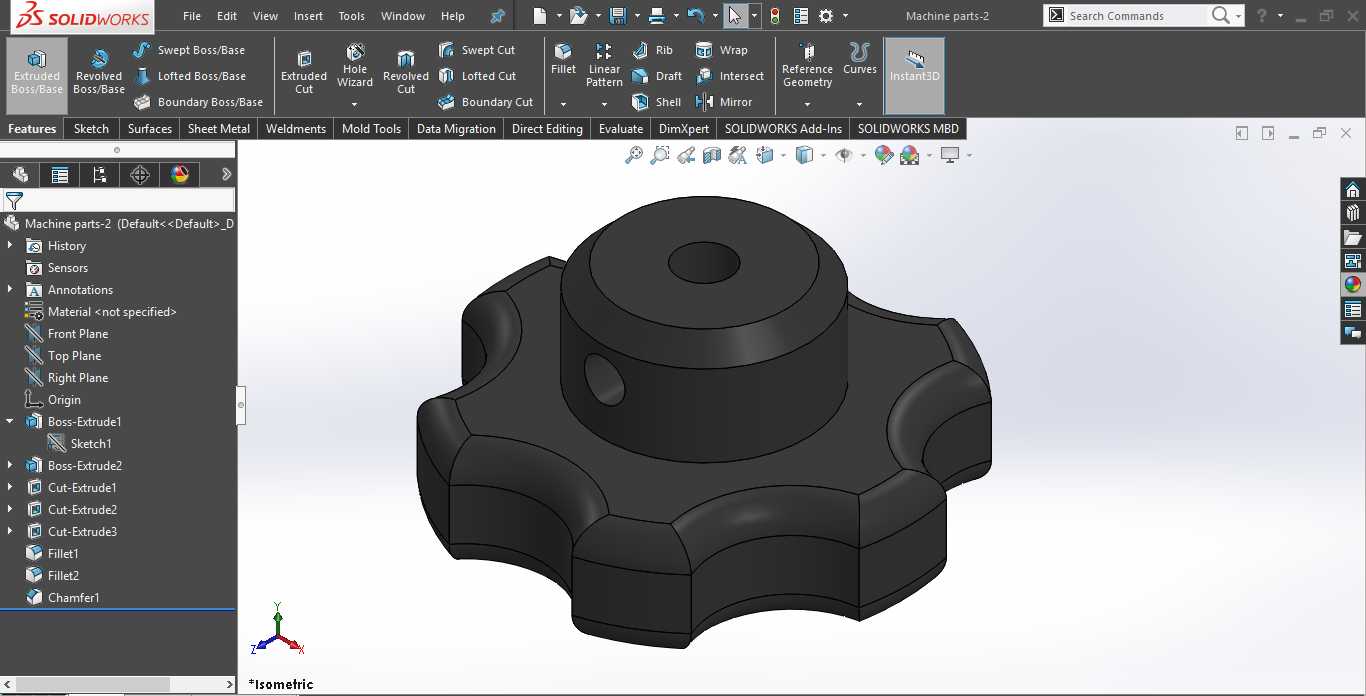

　　在数控加工车间的日常操作场景里，这类星形旋钮是操作面板、辅助调节机构上出镜率极高的手动操作元件，不同于普通民用设备的塑料旋钮，机床配套的旋钮需要长期耐受车间内的切削液飞溅、金属粉尘附着，还要承受操作人员带手套操作时的大扭矩拧动，因此从结构到材质适配都有明确的工程要求。这款旋钮的主体采用中心凸台加周向六瓣星形握持边的结构，中心凸台顶端做了同轴沉孔设计，这个沉孔并非减重结构，而是用来适配安装轴端的定位顶丝，装配时可以将旋钮完全压合到调节轴的轴肩位置，避免长期拧动后出现轴向窜动；凸台侧壁开设的径向通孔，是穿装锁紧销的位置，相比单纯的顶丝锁紧，穿销结构可以传递更大的扭矩，即便操作人员快速拧动、或者调节机构存在一定卡滞时，

　　也不会出现旋钮与转轴相对滑转的问题。周向的六瓣握持边没有采用尖锐的棱角设计，每一条棱边都做了圆弧过渡处理，相邻瓣之间的内凹弧面刚好匹配成年人手指指腹的弯曲弧度，操作人员即便佩戴沾有少量切削油的劳保手套，也能稳定握持发力，不会出现打滑脱手的情况；握持边的轴向厚度经过适配，既不会因为过薄导致拧动时硌手，也不会因为过厚占用过多面板安装空间，在面板上安装时，旋钮底部与面板表面预留了1.5mm的间隙，避免长期转动后磨损面板表面的标识涂层。从安装边界来看，这款旋钮的最大外廓直径适配常规机床操作面板的标准安装孔位，不需要额外扩孔或者加装转接套，中心安装孔的公差带按照过渡配合设计，装配时可以轻松压入直径匹配的调节轴，不需要额外施加过大的压装力，

　　后期维护更换时也能通过拔销器快速拆卸，不会损伤配套的轴件。设计过程中特意规避了容易积屑的窄缝结构，整个旋钮的外表面没有深度超过1mm的凹槽，金属切屑、粉尘落在表面后，用车间的压缩空气一吹就能清理干净，不会出现切屑卡进缝隙导致旋钮转动卡滞的问题；表面的圆弧过渡也方便日常擦拭，切削液附着后不会在棱角位置长期残留，降低了表面锈蚀的概率。实际应用中，这类旋钮除了用在数控机床的操作面板上，还可以适配在机床冷却管路的流量调节阀、夹具的手动锁紧机构、防护门的定位调节机构上，不同安装场景下只需要调整中心安装孔的直径、以及径向销孔的位置，就能快速适配不同直径的调节轴，不需要重新修改外部的握持结构，大幅降低了系列化设计的工作量。从受力角度分析，

　　六瓣星形的结构相比传统的圆形滚花旋钮，握持时的力臂更长，同样的握持力下可以输出更大的调节扭矩，在需要锁紧的场景下，操作人员不需要借助扳手等额外工具，徒手就能达到足够的锁紧力，操作效率更高；同时每一个握持瓣的受力位置都做了等强度设计，长期反复拧动也不会出现瓣部断裂的问题，完全满足机床设备三班倒连续作业的使用强度要求。
