D2MG甘塔型工业电气套管外壳结构

　　做工业电气配套结构设计快十二年，经手的导轨式安装壳体没有一百也有八十，这款D2MG系列的甘塔型套管外壳，是我在做小型信号隔离模块、端子式转换单元项目里复购率很高的一款标准壳体。先从实际落地的场景说，这类壳体最常出现在工厂低压配电柜的DIN导轨安装区，不管是生产线的信号采集回路、小型继电器扩展模组，还是楼宇自控里的楼层信号转接节点，都能看到同结构壳体的身影，它的核心作用就是给内部的PCB电路板、接线端子排提供物理防护，同时兼顾安装的便捷性和现场接线的操作空间。

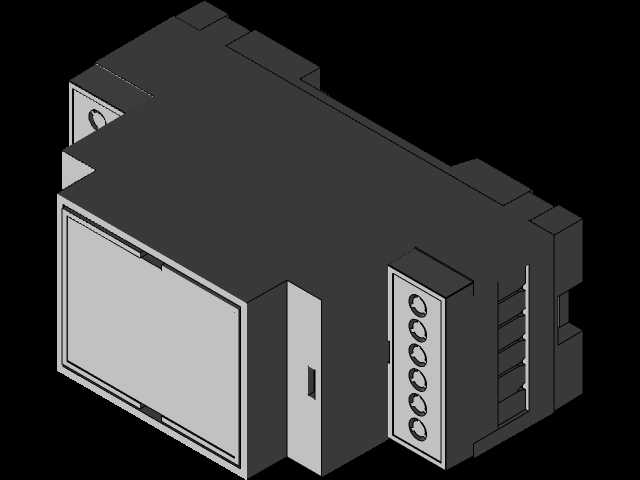

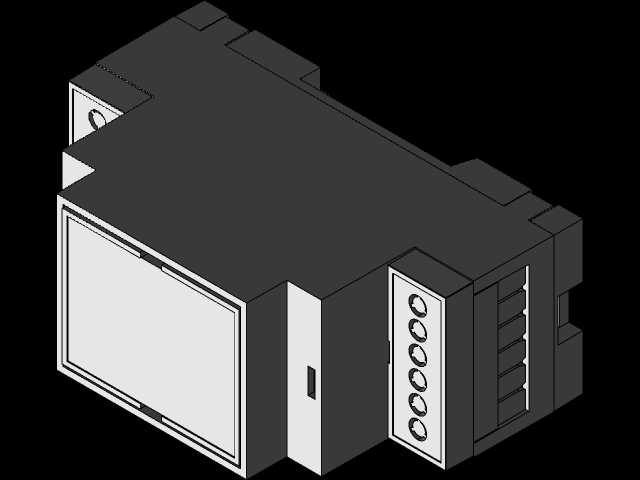

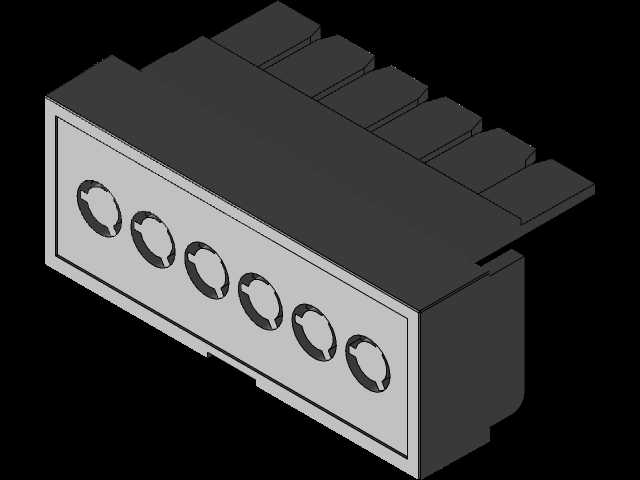

　　从结构设计的思路来看，这款壳体采用的是上下扣合加侧端封板的经典分体式结构，主体的上盖和底座采用阻燃ABS工程塑料注塑成型，侧面的接线端区域做了独立的端子防护槽，六个圆形的接线孔位是对应M3或者M4规格的接线端子预留的，每个孔位之间做了凸起的隔离筋，避免现场接线时线头裸露造成的短接风险。壳体的背部做了标准的DIN35导轨卡扣槽，这个卡扣的尺寸是严格按照导轨安装的通用公差做的，现场安装的时候只需要把卡扣卡在导轨上，按压到位就能听到锁止的咔哒声，不需要额外的螺丝固定，后期维护拆卸的时候用一字螺丝刀撬动卡扣的解锁舌片就能直接取下，比螺丝固定的壳体节省至少三分之二的现场拆装时间。

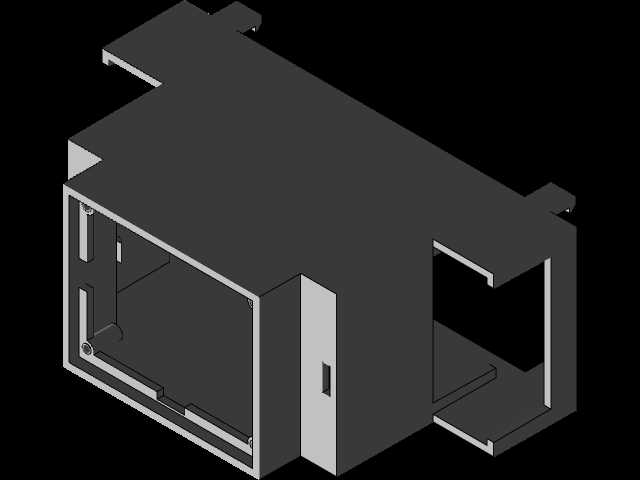

　　再说到尺寸和安装边界的问题，这款壳体的宽度是按照标准模数化电气元件的尺寸做的，单模位的宽度刚好适配配电柜里导轨上的元件排布间距，不会出现相邻元件干涉的情况。壳体的深度方向做了内凹的走线空间，内部的PCB安装柱是预设好M2.5的铜螺母嵌件，电路板只需要对准四个安装柱锁上螺丝就能固定，不需要额外做支撑结构，对于快速打样和小批量量产的项目来说，能省掉不少定制壳体的开模成本。正面的盖板区域做了轻微的磨砂纹理，既可以粘贴产品标签，也不会因为现场的灰尘附着显得过于脏污，盖板和底座的扣合缝做了错位的止口设计，能达到IP20的防护等级，完全可以应对配电柜内部无强淋水、无大量导电粉尘的常规使用环境。

　　实际选型的时候要注意，这款壳体的接线端开孔是对应6路接线的规格，如果内部的电路需要更多的接线点位，就需要选同系列多模位宽度的型号，另外壳体侧面的散热槽是开在非接线端的侧面，排布内部电路板的时候要把发热量大的元件尽量靠近散热槽一侧，避免内部积热影响元件寿命。我之前做一款4-20mA信号隔离模块的时候，一开始把稳压芯片放在了靠近接线端的位置，连续72小时老化测试的时候壳体内温度比环境温度高了18度，后来调整了元件位置把芯片贴到散热槽对应的内壁位置，温差直接降到了9度，完全满足工业级元件的工作温度要求。还有个细节是壳体的导轨卡扣是做了弹性余量设计的，哪怕是使用了五六年的旧导轨，因为轻微变形导致的尺寸偏差，这个卡扣也能牢牢卡住，不会出现设备运行过程中壳体脱落的情况，这点比很多小厂做的薄卡扣壳体要靠谱很多。

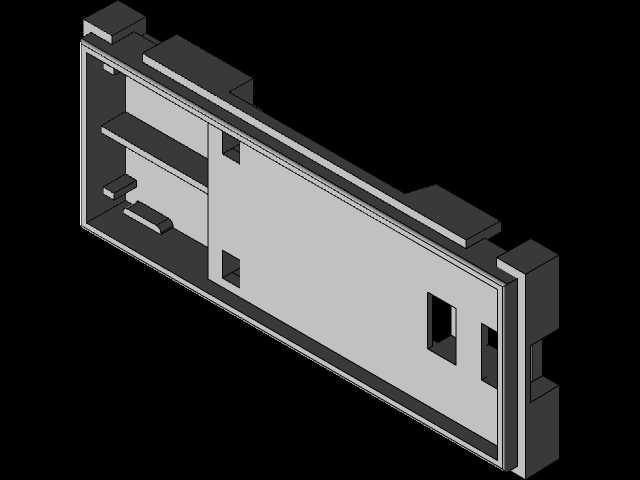

　　从建模的角度来说，这款壳体的三维结构还原的时候要特别注意几个公差配合的位置：首先是上下盖的扣合止口，公止口和母止口的配合间隙要留0.15mm，不然注塑出来的零件会出现扣合过紧或者缝隙过大的问题；然后是背部导轨卡扣的解锁行程，要留够2mm的按压行程，不然现场拆卸的时候会出现卡扣卡滞撬不下来的情况；还有侧面接线孔的位置度，每个孔的中心距要严格控制在±0.1mm的公差范围内，不然安装接线端子的时候会出现端子对位不准，螺丝拧不进去的问题。我之前给客户做这款壳体的衍生结构改型的时候，就是因为一开始没注意接线孔的位置公差，打样回来的壳体装端子的时候有两个孔对不上，后来重新调整了孔位的基准才解决问题。

　　这类塑料电气外壳看起来结构简单，实际上每个尺寸的设计都是经过无数现场应用验证的，从安装方式到接线空间，从防护等级到散热设计，每一处细节都是为了适配工业现场的实际使用需求，对于做小型电气模组开发的工程师来说，选对一款成熟的标准壳体，比自己从零开始设计开模要节省大量的时间和成本，也能避免很多现场应用的潜在问题。
