工业框架用欧标槽全铝型材结构设计

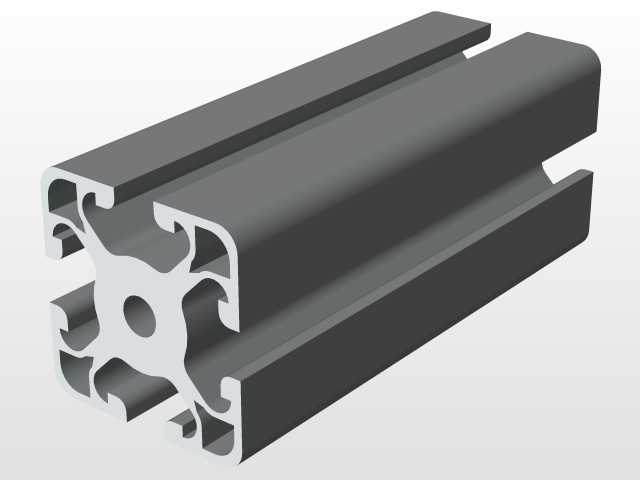

　　这款铝型材的截面设计围绕工业机架的快装需求展开，中心设置的贯通圆孔可作为穿线通道、定位销孔或者辅助支撑棒的安装位，四个方向延伸出的T型槽结构，是目前工业装配领域应用最广的快装接口形式，不需要在型材表面额外打孔攻丝，配套对应的T型螺栓、法兰螺母就可以完成任意位置的附件固定，相比传统方管焊接的机架结构，装配调整的灵活度提升非常明显，后期改造或者拆解重组也不会破坏构件本身的结构强度。

　　从实际应用场景来看，这类四槽对称布局的铝型材，覆盖了从轻型自动化设备机架、流水线工作台支架、检测设备防护围栏，到小型物料周转架、设备外罩支撑框架的绝大多数使用需求，型材的四个安装面槽型完全一致，设计选型时不需要额外区分安装方向，降低了三维建模时的出错概率，也能减少生产现场的物料备库种类，同规格型材可以互换使用，哪怕某一根型材出现磕碰损伤，也能快速替换不需要重新调整整体安装尺寸。

　　设计这款型材的截面时，首先要平衡的是截面惯性矩和材料利用率的关系，中心的实心支撑区域连接四个方向的槽壁，避免槽口位置受力时出现外翻变形，每个槽口内侧的卡扣凸起尺寸经过反复校核，既要保证T型螺母滑入时的顺畅度，又要在螺栓锁紧后提供足够的抱紧力，不会因为设备运行的振动出现螺母滑移位的问题。型材外侧的边角做了统一的R角处理，不是尖锐的直角，一方面是挤压生产时的工艺需求，降低铝坯挤压通过模具时的应力集中，提升模具使用寿命，另一方面也能避免装配人员在现场施工时被锋利边角划伤，符合工业设备的安全设计要求。

　　从安装边界来看，这类型材的端面连接可以配套对应的方形端盖、角码、脚轮安装板、蹄脚连接件等标准配件，不需要对型材端面做二次机加工，只要按照设计长度切割完成，去除切口的毛刺就可以直接投入装配。型材的槽口宽度适配行业通用的M5、M6规格T型螺栓，相邻两根型材垂直连接时，使用直角角件可以快速完成定位，连接强度完全满足轻型到中型负载的设备支撑需求，如果需要更高的连接强度，也可以在型材端面加工攻丝孔，使用内置的角槽连接件完成隐藏式连接，外表面不会露出连接配件，整体外观更加整洁，适合用在对外观有要求的展示类设备、实验室工作台的框架搭建上。

　　在实际的结构设计选型过程中，这类对称截面的铝型材不需要做复杂的受力仿真校核，只要根据单根型材的支撑跨度、承载重量，对照型材的线密度、截面惯性矩参数，就能快速选定合适的规格，四个方向的槽位可以同时安装板材嵌条、传感器安装支架、线槽、拖链等附件，不需要额外焊接安装座，所有附件的位置都可以沿着槽的方向任意调整，非常适合自动化设备研发阶段的迭代改型，哪怕后期需要增加传感器、调整防护门位置，都不用重新切割型材或者焊接新的安装位，只要松开螺栓调整配件位置再锁紧即可，能大幅缩短设备的组装调试周期。另外，铝型材本身的阳极氧化表面处理层，有不错的耐腐蚀和耐磨性能，常规车间环境下使用不需要额外做表面涂装，日常维护只需要擦拭表面灰尘即可，相比喷涂的方管机架，不会出现漆面脱落、生锈的问题，长期使用的外观一致性更好。
