光伏支架用4.2米太阳能安装导轨铝型材结构

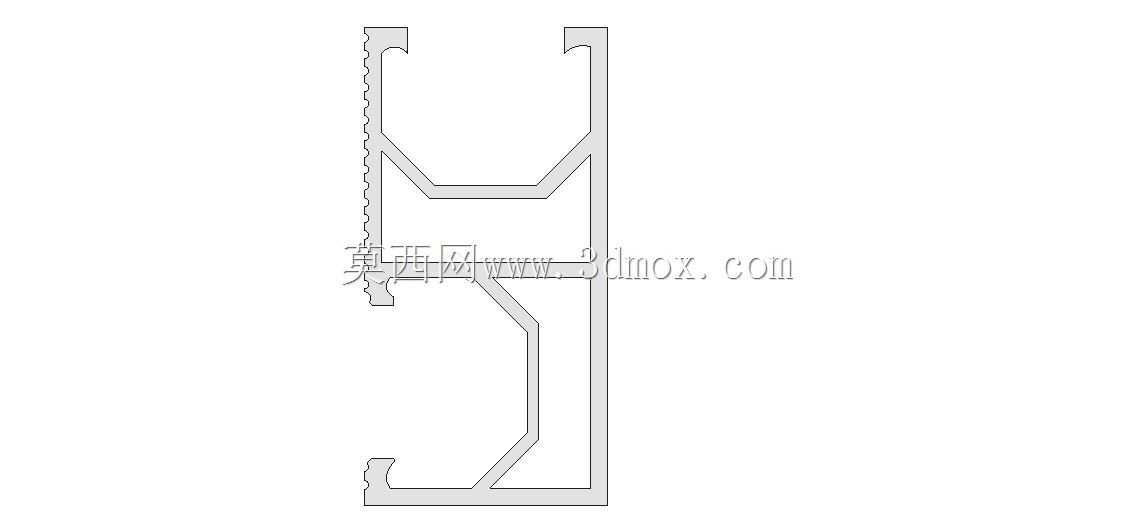

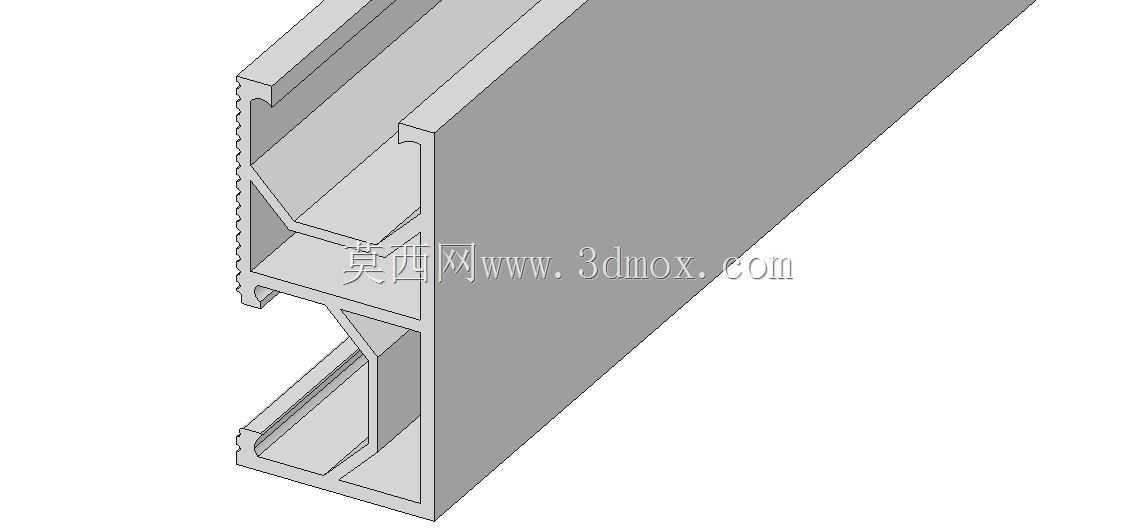

　　在分布式光伏、集中式光伏电站的现场安装作业中，支撑构件的截面合理性直接决定整套光伏阵列的抗风载、抗雪压性能，也会影响现场施工的拼装效率，这款4.2米长度的太阳能铝型材，正是针对光伏组件安装场景开发的专用导轨构件。从截面结构来看，这款型材采用多腔室嵌套的受力设计，外侧设置的带齿卡接面，是专门配合压块使用的防滑结构——当光伏组件通过中压、边压块固定在导轨上时，齿面可以提供足够的静摩擦力，避免长期风振导致的压块滑移，防止组件出现移位、边框变形甚至脱落的问题。型材内侧的多层加强筋布局，并非随意设置的结构：最外侧的承力壁厚度匹配常规M8、M6规格的T型螺栓头部尺寸，螺栓可以直接从型材端部滑入型腔，不需要在型材现场钻孔，大幅减少高空作业的加工工序；中间的斜向加强筋将型材型腔分隔为两个独立的腔体，一方面提升型材截面的惯性矩，在同等米重的前提下提升竖向承重能力，避免长尺型材在大跨度安装时出现下挠变形，另一方面也可以作为线缆走线的通道，光伏组件的直流线缆可以直接嵌入型腔内部，省去额外安装线槽的工序，同时避免线缆长期暴露在紫外线环境下出现老化开裂。

　　从安装边界来看，这款型材的定尺长度为4.2米，刚好匹配常规两块横向布置的晶硅组件的安装跨度，安装时导轨的对接位置可以设置在屋面檩条或者地面支架的横梁上方，不需要额外添加对接连接件来补强接头位置，减少配件用量。型材的侧边设置的内凹卡槽，除了用于卡入T型螺栓固定压块之外，还可以兼容接地卡、线缆夹、防风锁扣等配套配件，不同品牌的光伏安装配件只要符合常规导轨卡槽的尺寸标准，都可以直接适配，不需要单独开模定制特殊配件。在设计这款型材的截面时，需要重点平衡米重与结构强度的关系：如果型腔壁设计过厚，会导致整根导轨的重量过大，不仅提升材料成本，也会增加屋面的附加荷载，对于彩钢瓦屋面的分布式项目来说，屋面荷载冗余量通常有限，过重的导轨会直接影响项目的荷载验算通过率；如果壁长过薄、加强筋布局不合理，在遭遇极端大风天气时，型材可能出现局部屈曲，导致整个光伏阵列的支撑失效。这款型材的截面转角位置全部采用圆角过渡，避免加工、安装过程中尖锐的边角划伤施工人员，也防止安装时划破线缆的绝缘层造成漏电隐患。

　　在实际项目应用中，这款铝型材除了作为光伏组件的安装导轨之外，也可以用于光伏运维通道的踏板支撑、屋面检修马道的承重构件，只需要配合对应的连接件，就可以快速拼装出稳定的支撑结构。型材的表面采用阳极氧化处理，氧化膜厚度满足户外25年使用的防腐要求，在沿海高盐雾、西北高风沙、南方高湿度的不同环境下，都不会出现快速腐蚀、强度衰减的问题。从建模角度来看，绘制这款型材的三维模型时，需要重点保证截面轮廓的尺寸精度，尤其是卡槽的开口宽度、型腔的内部净尺寸、齿面的齿距与齿高参数，这些尺寸直接决定后续配件的适配性，如果尺寸偏差超过0.2mm，就可能出现T型螺栓卡入不畅、压块无法锁紧的问题；同时长尺型材的建模需要保证直线度，模拟实际安装时的支撑点位置，可以通过有限元分析验证不同跨度下的型材变形量，确保在最大荷载下的挠度符合光伏安装规范的要求。不同于通用工业铝型材，这款太阳能专用铝型材的截面没有设置通用的T型槽四面布局，而是将所有功能结构集中在安装需要的几个工作面，在保证安装功能的前提下尽可能减少不必要的结构，最大化降低型材的米重，帮助项目控制整体建设成本。现场安装时，导轨与下方支架横梁的固定也可以通过型腔内置的T型螺栓配合抱箍或者压板实现，不需要在型材上打孔，所有连接点都可以灵活调整位置，适配不同间距的檩条布局，即使现场施工时出现檩条位置的测量偏差，也可以通过滑动螺栓的位置快速调整，不需要重新切割型材，大幅降低现场施工的容错难度。
