电动工具用带安装孔锯齿切割锯片结构

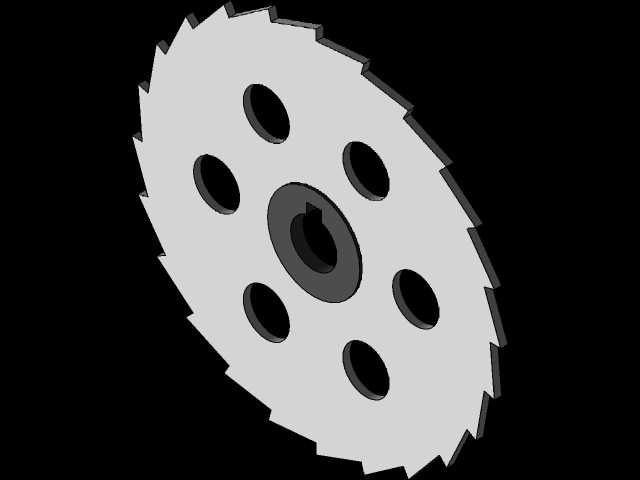

　　在手持切割类电动工具、台式型材切割设备的作业场景里，这类圆盘锯片是直接参与切削作业的核心执行部件，日常适配角磨机、型材切割机、手提电圆锯等常见电动工具，可完成木材、薄金属型材、塑料板材等多种常见工件的裁切作业，是五金加工、装修施工、设备维保场景里消耗量较大的易损功能部件。从结构设计逻辑来看，这款锯片采用整体圆盘式基体布局，中心设置带键槽的安装孔，键槽结构的设计是为了匹配电动工具输出轴的传动键，传递扭矩过程中可避免锯片与输出轴之间出现相对打滑，保障高速旋转切削过程中的传动可靠性，安装孔的直径尺寸严格匹配对应功率段电动工具的输出轴径，安装时可直接套入输出轴，通过外侧压盖锁紧即可完成固定，安装边界清晰，

　　不需要额外制作转接结构即可适配常规机型。基体上均匀分布的六个圆形减重孔，并非随意设置的装饰结构，一方面是在不降低基体结构强度的前提下，减少锯片整体重量，降低电动工具启动和高速旋转时的转动惯量，减少输出轴的轴承负载，延长工具主轴的使用寿命；另一方面这些均匀分布的孔洞可在切削作业过程中起到散热、排屑的辅助作用，切割产生的部分碎屑可通过孔洞甩出，同时空气流经孔洞时可带走基体上累积的切削热量，避免锯片长时间作业出现过热退火，导致锯齿硬度下降、切割效率降低的问题。外缘的锯齿采用均匀等距排布的直齿布局，齿形角度经过适配调校，针对常规软硬材质的切削作业做了角度优化，切入工件时的阻力更小，切削过程中排屑顺畅，不会出现卡屑、烧片的问题；

　　锯齿与基体采用一体化结构设计，整体结构刚性更强，高速旋转时的动平衡表现更好，作业过程中不会出现明显的偏摆抖动，切割断面的平整度更有保障。从实际使用的工况适配角度出发，这款锯片的基体厚度控制在合理区间，既保证了切削过程中基体不会因为侧向受力出现变形翘曲，也不会因为基体过厚导致切削缝过宽、材料浪费以及切削阻力增大的问题。设计过程中对六个减重孔的位置做了对称度校核，所有孔位的中心距、相对中心安装孔的位置度公差都控制在合理范围内，保障锯片高速旋转时的动平衡精度，减少作业时的震动，既可以提升切割精度，也能降低操作人员手持作业时的震感，降低长时间作业的疲劳感。中心键槽的尺寸公差按照传动配合的要求设计，既保证安装时可以顺利套入输出轴，

　　也不会因为间隙过大导致传动冲击，打坏键槽或者输出轴的传动键。在设备选型适配时，需要注意锯片的外径尺寸要匹配对应电动工具的锯片防护罩尺寸，不能超规格安装大直径锯片，否则会出现防护罩无法覆盖、切削行程超限的安全隐患；安装时要确认锯齿的朝向与工具输出轴的旋转方向一致，避免反装导致锯齿崩损、切削反弹的风险。这类锯片在日常维保中，需要及时清理附着在基体和锯齿上的切削残留，检查锯齿是否有缺齿、崩损的情况，若出现个别齿损坏要及时更换，避免动平衡失效导致作业时剧烈震动；存放时要避免堆叠挤压，防止基体变形，影响后续使用的切割精度。从建模逻辑来看，这款锯片的三维建模采用参数化草图驱动的方式，先绘制中心安装孔与键槽的轮廓，再通过圆周阵列的方式生成六个均匀分布的减重孔，最后在外缘绘制单个齿形轮廓后通过圆周阵列完成整体锯齿结构的构建，所有特征都保留参数化关联，后续如果需要调整外径、安装孔直径、锯齿数量、减重孔尺寸等参数，只需要修改对应草图尺寸即可快速完成变体模型的生成，可适配不同功率、不同切割场景的电动工具配套设计需求，也可作为电动工具整机装配建模时的配套标准件直接调用，减少重复建模的工作量。
