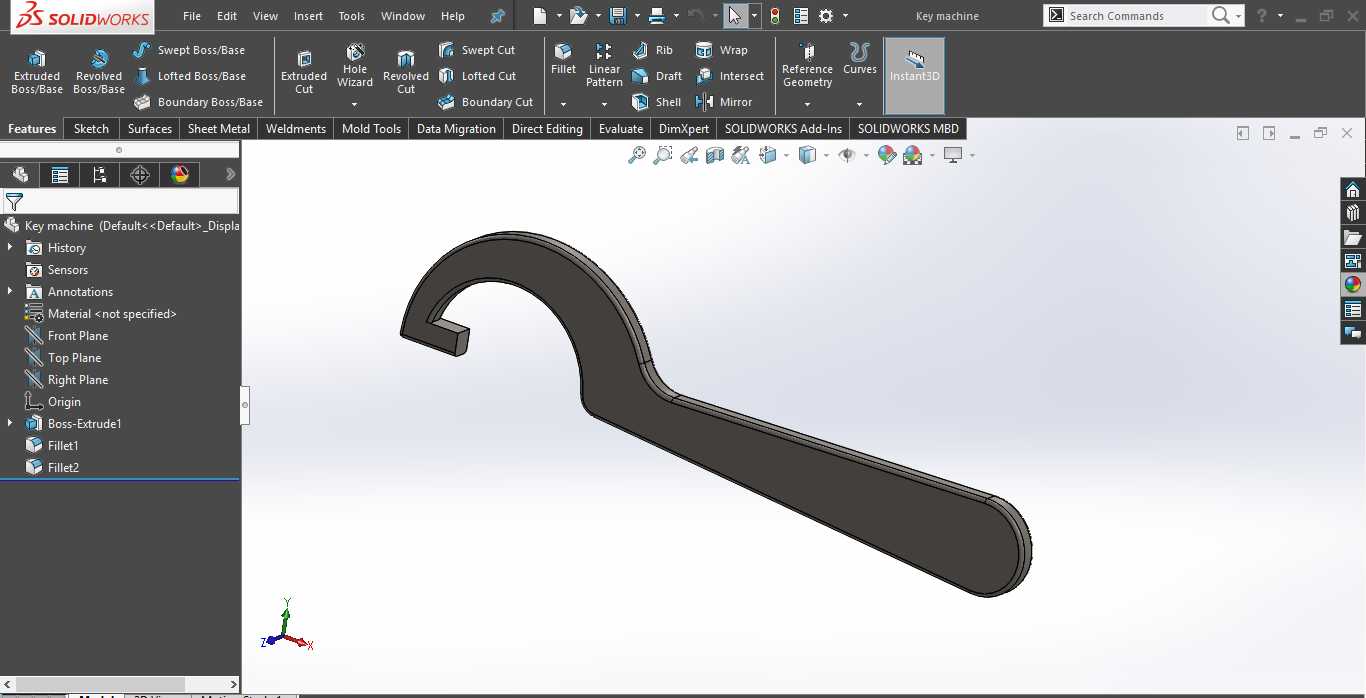

钩形机器扳手三维结构设计

　　在工业设备装配、日常运维的作业场景里，这类钩形结构的手动工具常被用于圆周带槽或侧部带卡位的圆螺母、锁紧环的松紧操作，区别于普通开口扳手、活动扳手的施力结构，它的钩头可以精准卡入零件侧面的凹槽或孔位，避免施力过程中打滑脱开，尤其适合轴类零件端部、轴承锁紧螺母这类周边空间受限、普通扳手无法卡持的作业位置。从结构设计逻辑来看，整个零件采用一体化成型思路，没有额外的拼接、铰接部件，整体受力路径从握持端直接传递到头部钩卡位置，能承受较大的手动扳拧扭矩，不会因为结构拼接出现应力集中断裂的问题。头部的钩卡位置做了等厚处理，卡入端的厚度匹配常规圆螺母槽宽的通用尺寸，钩部的内圆弧曲率适配对应规格螺母的外圆半径，卡入后接触面积足够，

　　不会因为局部压强过大刮伤螺母表面，也能避免卡接过松导致施力时滑脱。手柄部分从头部位置开始做平滑的弧形过渡，顺着人手握持的施力方向延伸，末端做圆弧收边，没有尖锐棱角，长时间握持施力时不会硌手，手柄的截面采用扁平椭圆过渡，厚度从头部到末端保持均匀的受力强度，既不会因为过薄导致扳拧时手柄弯曲变形，也不会因为过厚增加不必要的整体重量。从安装与使用的边界尺寸来看，钩头的伸出长度控制在合理范围，卡入螺母槽位后，手柄的延伸方向不会和周边的轴肩、相邻零件发生干涉，在狭窄的设备内部空间操作时，不需要额外预留过大的扳动回转空间，适合设备内部紧凑位置的紧固件操作。整个外形的曲面过渡全部采用圆角衔接，没有直角锐边，不管是加工制作还是日常使用，

　　都不会因为尖锐边角造成划伤，表面的平整结构也适合做表面发黑、镀铬等防锈处理，适配车间多油污、多潮湿的使用环境。这类工具的使用场景覆盖了机床主轴装配、减速机维护、液压元件锁紧、轴承安装调整等多个工业作业环节，在需要精准控制锁紧位置、又无法使用套筒类工具的位置，这种钩形结构的扳手可以实现稳定的扭矩传递，相比通用活动扳手，它的卡接精度更高，不会因为钳口滑动磨损紧固件的边角，也能在小空间内完成普通工具无法实现的扳拧动作。设计过程中需要重点把控钩头位置的强度，因为整个扳拧的受力点全部集中在钩卡的接触位置，这里的圆角过渡如果处理不当，很容易在大扭矩施力时出现断裂，因此在建模时需要在钩部和手柄衔接的位置做足够的圆角补强，

　　让应力可以顺着手柄方向均匀分散，避免局部应力集中。同时手柄的长度需要匹配对应规格紧固件的推荐拧紧扭矩，过长的手柄会导致施力过大拧断紧固件或者损坏工具本身，过短则会导致施力不足无法达到要求的锁紧力，因此整体长度的设定是结合人体手臂施力的舒适区间、对应紧固件的扭矩要求综合确定的，既保证操作时的施力效率，也避免过载损坏零件或工具。
