集成LCD键盘的Arduino Uno扩展装置结构设计

　　在嵌入式开发与小型测试设备搭建场景中，常需要将核心控制板、人机交互模块、供电单元做集成化封装，避免零散接线带来的可靠性问题，这套集成结构正是针对这类需求设计的实体承载方案。日常做光学参数测试、小型传感数据采集时，开发人员往往需要临时搭接线束连接主控板、按键、显示屏和电源，不仅桌面杂乱，挪动设备时容易出现接线松脱、引脚接触不良的问题，这套结构把所有功能模块整合到统一壳体内，可直接作为便携式测试终端使用。

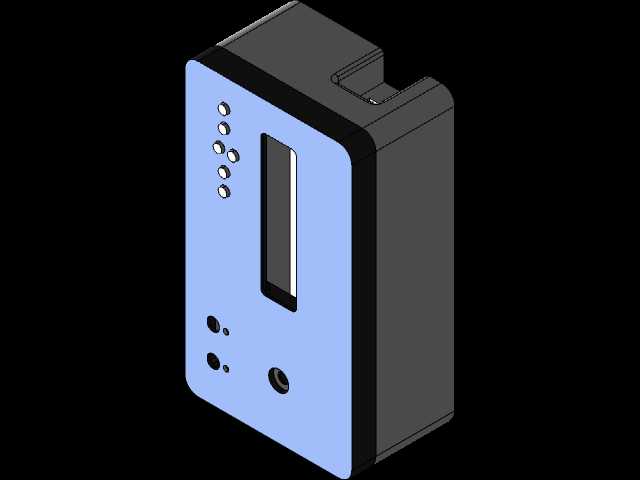

　　结构整体采用上下分体式外壳设计，上部为操作面板区域，下部为电池与电路板容纳腔，上壳边缘做了下沉式搭接止口，装配时无需额外定位柱即可快速对齐，减少装配工序的对位时间。面板区域预留了1602规格LCD显示屏的安装窗口，窗口边缘做了0.8mm的凸台限位，显示屏从背面装入后，依靠四个梅花螺纹成型螺钉直接固定在面板挡板上，螺钉选用1/2英寸长的4-20规格，拧紧后不会顶穿面板正面，保证外观面的平整性。

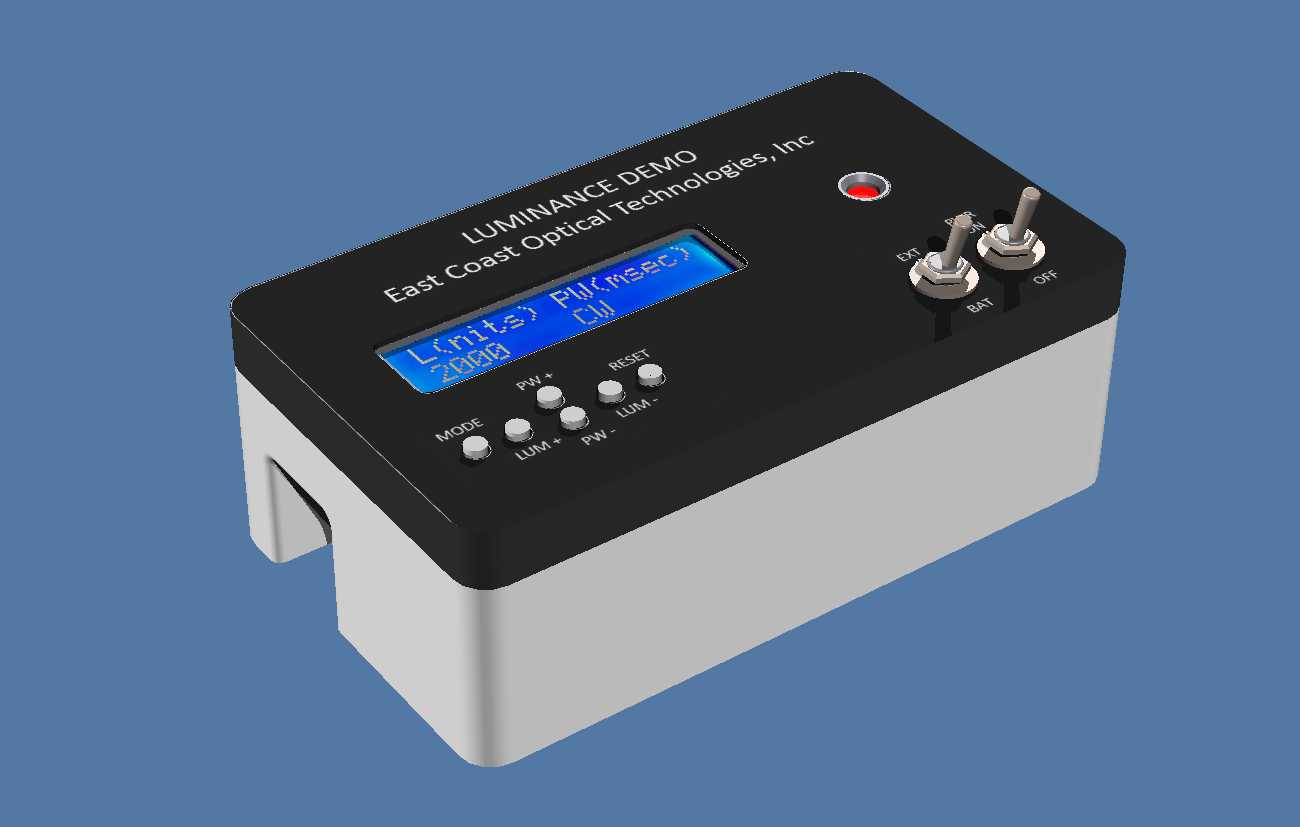

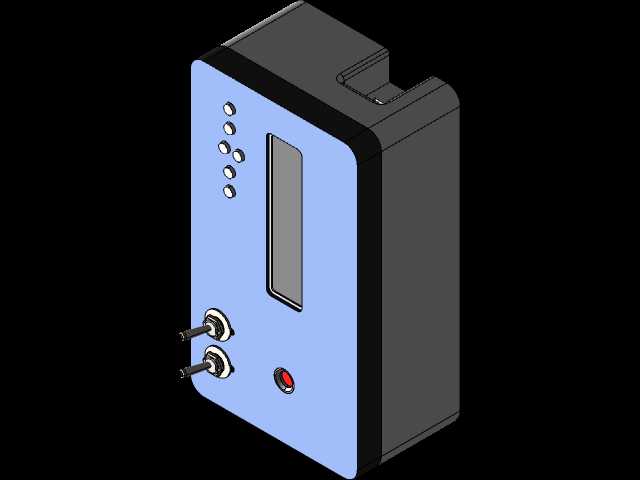

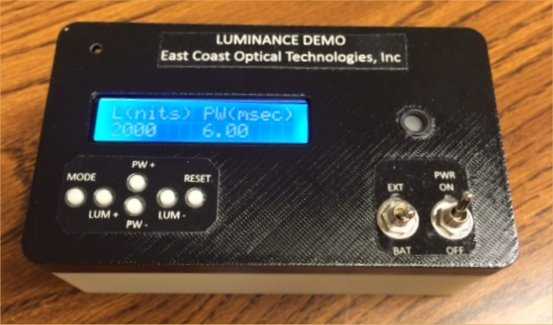

　　面板上的操作控件布局遵循高频操作优先的原则，六个功能按键排布在显示屏下方，对应模式切换、参数增减、功能确认等常用操作，按键的安装孔位做了0.1mm的间隙配合，避免壳体注塑收缩导致按键卡滞；两个拨动开关设置在面板右侧，分别对应电源通断和量程切换功能，开关旁做了阴刻标识位，可直接用油漆填涂标识，不会因长期摩擦导致标识脱落；面板右上角预留了6mm直径的指示灯安装孔，适配常用的金属带灯按钮，可直接显示设备供电状态。

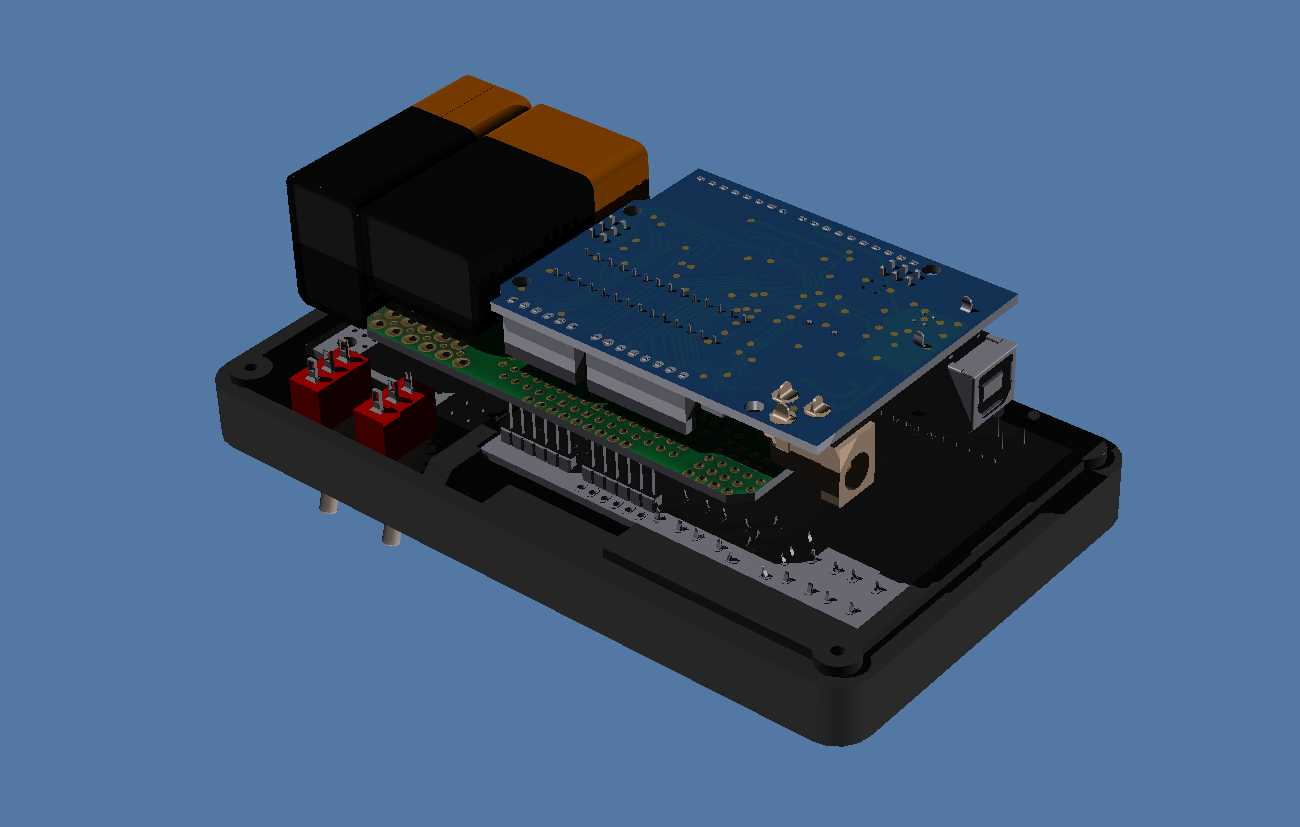

　　壳体下部的容纳腔做了分层设计，上层空间用于固定Protoshield扩展板与Arduino Uno主控板，扩展板与主控板采用堆叠式安装，设计时特意调整了安装柱的高度，规避了原版Protoshield与LCD键盘扩展叠装时的引脚对齐偏差问题，安装柱选用1/4英寸长的4-20规格螺钉固定，柱位对应电路板的标准安装孔，无需额外打孔改装电路板；下层空间预留了两个9V叠层电池的安装位，电池仓做了弹性卡扣结构，更换电池时无需拆卸整个上壳，只需从侧面的电池仓口即可快速更换，电池接线直接引到电源开关引脚，减少内部走线长度。

　　考虑到设备的便携使用需求，壳体左侧做了内凹的手持位，单手握持时手指可自然贴合凹陷处，搬运时不易滑落；壳体所有外露边缘都做了R1.5的圆角处理，避免锐边划伤操作人员；底部四个角预留了防滑橡胶垫的粘贴位，放置在桌面时不会滑动，也能避免壳体底部被桌面硬物刮花。

　　内部走线全部沿着壳体内壁的走线槽排布，走线槽与壳体一体成型，可直接用扎带将线束固定在槽内，避免线束晃动碰到电路板上的元件造成短路；辅助电源输入接口设置在壳体后侧，接口做了沉台设计，插头插入后不会突出壳体背面，设备靠墙面放置时不会压坏插头；LCD对比度调节电位器的安装孔特意设置在面板后侧的维修口处，无需拆开整个壳体即可用小螺丝刀调节屏幕对比度，降低后期维护的难度。

　　这套结构可直接适配CD键盘型号的Protoshield配套使用，安装完成后整体结构紧凑，所有控件都在正面操作区域，无需外接额外模块即可完成参数设置、数据显示、供电切换的全部功能，适合作为小型光学测试、环境参数采集类项目的承载外壳，也可作为嵌入式开发教学的实物演示结构，帮助学习者理解硬件集成的结构设计逻辑。
