Arduino原型扩展板PCB布局结构设计

　　在嵌入式开发与电子原型验证场景中，这类原型扩展板是连接主控板与外接功能模块的核心载体，日常做功能验证、小批量样机试制时，工程师不需要单独打样定制PCB，就能依托这类预制孔位的基板完成电路搭接，大幅缩短前期方案验证的周期。从实际使用场景来看，这类扩展板直接叠装在Arduino主控板上方，板体边缘的排针孔位完全匹配主控板的插针间距，安装时不需要额外做转接结构，对准排针压合即可完成固定，板体四角预留的安装孔可以配合铜柱实现多层扩展板的叠装固定，适配多模块同时接入的复杂原型搭建需求。

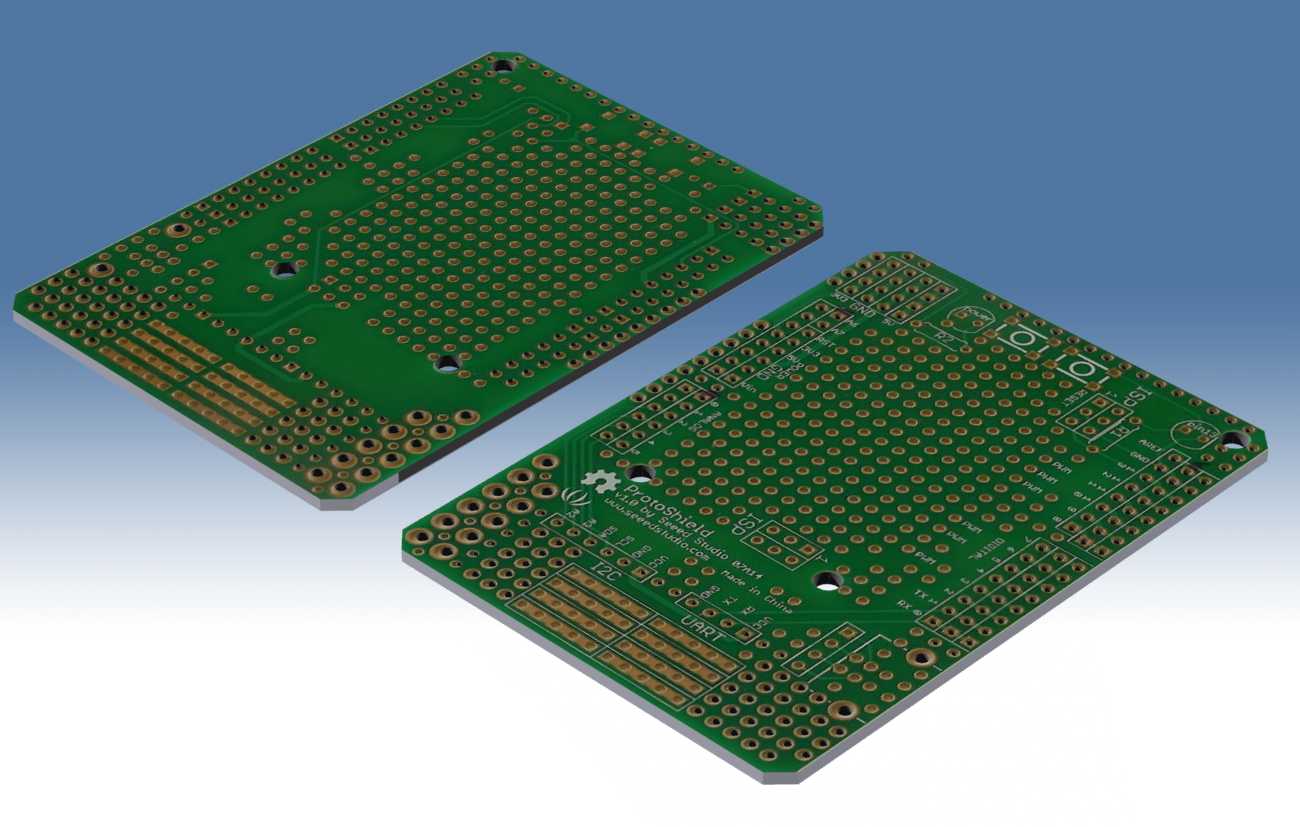

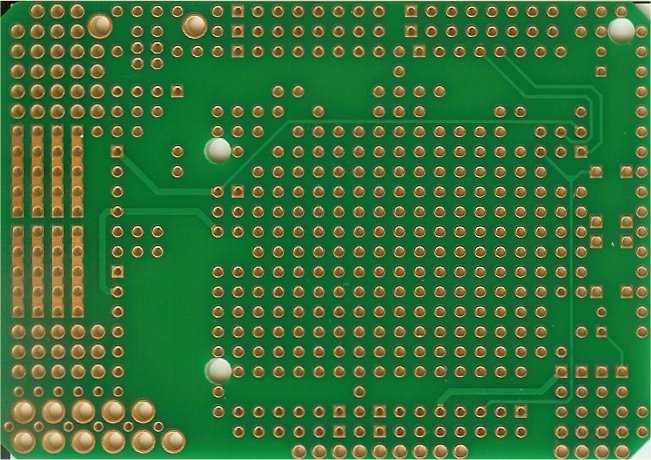

　　设计层面上，整块板采用通用网格孔位布局，孔间距严格遵循2.54mm标准排针间距，覆盖绝大多数直插电子元件的引脚尺寸，不管是电阻电容、排针排母，还是常见的传感器模块、驱动模块，都能直接在板上找到对应的安装孔位，不需要额外钻孔加工。板体上预留的大面积连续网格区域，是专门给自由布线预留的空间，工程师可以根据自己的电路设计需求，在孔位间走飞线或者焊接镀锡导线，灵活搭建不同的功能电路，不会被固定的走线限制方案设计。边缘区域的长条形焊盘是专门为电源、信号总线预留的布线区，对应主控板的电源引脚、常用通讯引脚位置，搭接常用的电源回路、串口、I2C总线时不需要长距离走线，能减少线路干扰，提升原型电路的稳定性。

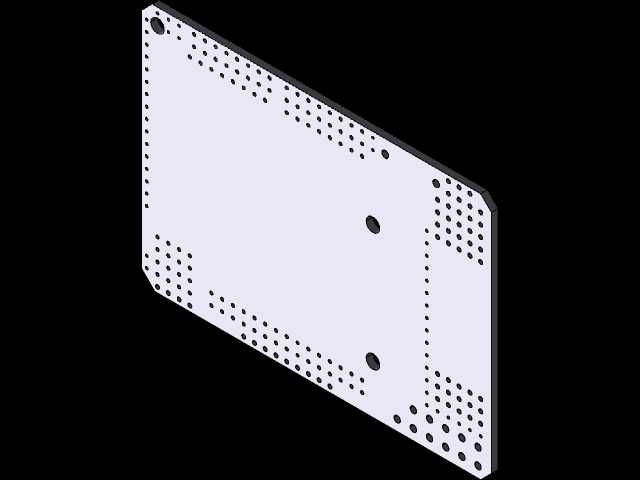

　　从安装边界来看，板体整体轮廓完全匹配Arduino Uno主控板的外形尺寸，叠装后不会超出主控板的边缘范围，不会和周边安装结构产生干涉，板体厚度采用标准PCB厚度，配合常规排针长度，叠装后整体高度控制在合理范围内，适配绝大多数原型设备的外壳安装空间。板上的金属化孔做了沉铜处理，焊接时焊锡能充分浸润孔壁，元件引脚焊接后连接强度更高，反复拆装元件也不容易出现孔位铜皮脱落的问题，适合原型开发阶段多次调整电路的使用需求。

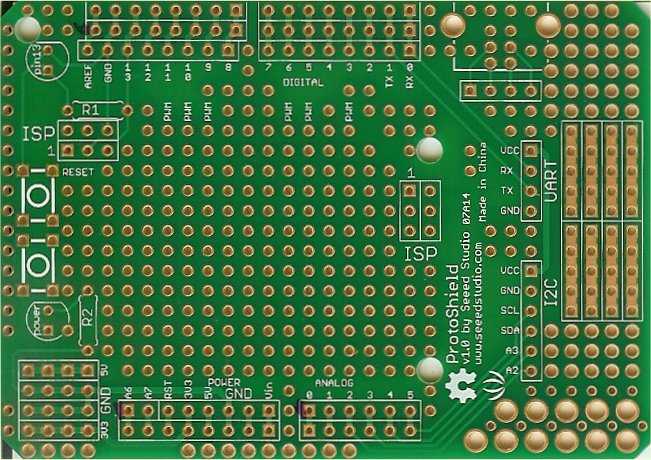

　　实际选型使用时，这类扩展板不需要做额外的结构修改，直接搭配对应规格的排针排母就能和主控板连接，板上的丝印标识对应了主控板的引脚定义，接线时可以快速定位引脚位置，减少接线错误的概率。对于做嵌入式开发、智能硬件原型验证的工程师来说，这类预制孔位的原型板能省去自行设计PCB、等待打样的时间成本，在方案迭代频繁的前期开发阶段，能快速完成不同功能模块的组合验证，哪怕是临时调整电路方案，也只需要重新焊接对应区域的元件即可，不需要重新制作整块电路板，大幅提升开发效率。在教学场景中，这类扩展板也常被用于电子实践课程，学员可以直接在板上搭接电路，学习基础电路焊接、原型搭建的相关技能，不需要从零开始制作PCB，降低入门学习的门槛。
