多自由度仿生六足爬行机器人结构设计

　　这款仿生六足移动平台的结构设计，核心围绕非结构化地形的通行需求展开，区别于轮式、履带式移动设备对平整铺装路面的依赖，六足离散落足点的支撑形式，能够在废墟搜救、管线巡检、野外地形探测这类场景下，依托足端与地面的点接触特性，跨越高度达到自身机身厚度1.2倍的垂直障碍，也能在坡度35度以内的松散砂石、泥泞坡面保持稳定支撑，不会出现履带设备易打滑陷车、轮式设备越障阈值不足的问题。

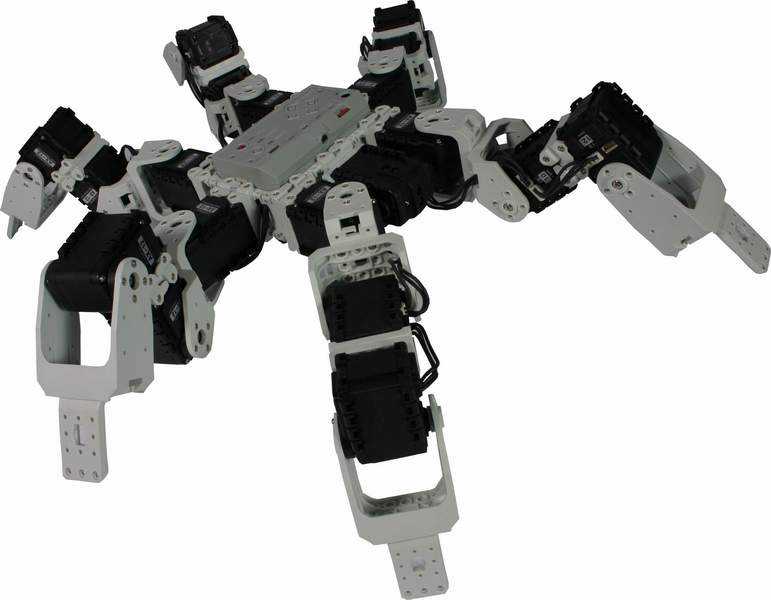

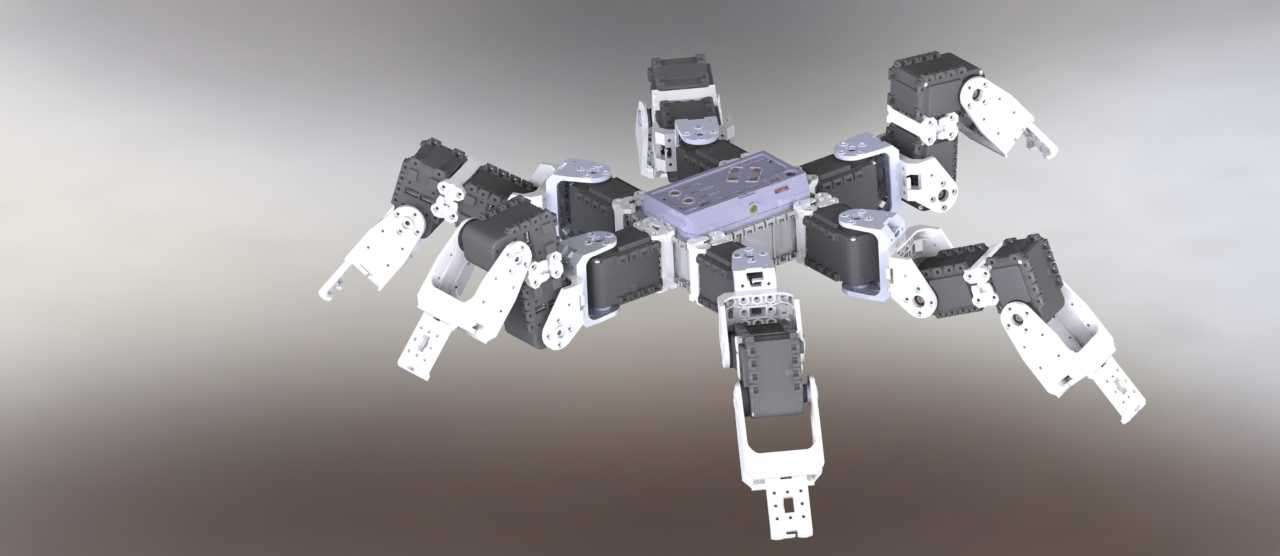

　　从结构布局来看，整机采用中心对称的躯体分布方案，六条腿沿机身周向均匀排布，每条腿设置三个独立转动关节，分别负责根节水平摆转、大腿节俯仰抬升、小腿节屈伸收放，所有关节的转动副均采用标准舵机作为动力输出元件，关节连接件做了等强度镂空设计，在保证连接刚度满足舵机额定扭矩输出要求的前提下，尽可能降低单腿的运动惯量，减少足端落地时的冲击载荷对关节舵机的损伤。机身主体的承载舱采用分层设计，上层预留控制板、电池、传感模块的安装位，安装孔位按照通用嵌入式控制板的标准孔距做了通用化设计，不需要额外做转接件就能完成控制硬件的固定；下层做了走线槽结构，所有关节舵机的连接线都可以通过机身内部的线槽汇总到控制舱，避免肢体运动过程中线材外露被剐蹭拉扯，提升长时间运行的可靠性。

　　设计过程中针对足端运动轨迹做了反复校核，单腿的运动工作空间完全覆盖常规行走步态的足端抬升、前移、落地、支撑整个行程，在三角步态行走时，相邻三条腿形成稳定支撑三角，另外三条腿完成摆动前移动作，支撑相的腿组关节受力经过力臂优化，舵机输出轴的径向载荷控制在额定载荷的70%以内，避免长时间重载运行导致舵机齿轮过早磨损。足端零件做了圆弧过渡的接触面设计，接触地面的位置预留了防滑缓冲垫的安装槽，安装缓冲垫后能够在硬质瓷砖、金属地面等低摩擦系数表面行走时减少打滑，同时缓冲落地瞬间的冲击，降低机身的振动幅度，保证搭载的视觉、惯性测量模块的采集精度。

　　安装边界方面，整机展开状态下的最大回转直径控制在400毫米以内，所有腿完全收拢时的最大外轮廓尺寸不超过180毫米见方，能够顺利通过直径200毫米的狭窄管道入口，适配狭小空间的巡检作业需求。关节处的连接支架采用对称式设计，左右侧的腿支架零件可以通用互换，减少非标零件的种类，降低加工和后期维护的备件成本，单个关节的拆解只需要拧下两颗固定螺丝就能完成舵机更换，不需要拆解整条腿的其他结构，现场维护效率较高。躯体上的所有外接安装孔都采用统一的螺纹规格，方便后期根据不同作业需求搭载机械爪、探测传感器、采样模块等不同功能附件，不需要在机身主体上重新打孔改造，拓展性能够覆盖多类轻型移动作业场景的改装需求。

　　在步态适配的结构冗余设计上，每个关节的转动角度都预留了15度的超程余量，就算控制程序出现步态计算偏差，关节也不会因为转到极限位置出现结构卡死或者舵机堵转的问题，配合关节处的机械限位结构，能够在程序失控时避免关节转动角度过大拉扯内部线材，或者导致相邻腿之间发生运动干涉。整机的重心位置经过配平设计，落在六条腿支撑多边形的几何中心位置，在单腿抬升的状态下，重心投影依然落在剩余五条腿形成的支撑范围内，就算在坡面行走时出现单腿短暂悬空的情况，也不会发生整机倾翻的问题，静态稳定性满足野外作业的抗倾覆要求。
