AX-12舵机轴装固定结构三维设计

　　在小型自动化执行机构、教育类机器人关节、桌面级机械臂的末端传动设计中，舵机的轴系固定可靠性一直是结构工程师需要重点考量的环节，这款AX-12舵机的轴装固定结构，正是针对这类应用场景中常见的轴窜动、连接松脱问题做的针对性结构优化。从实际使用场景来看，这类舵机常被用于多自由度小型机器人的关节驱动、智能小车的转向执行、自动化小工位的角度切换机构，工作过程中需要频繁做正反转角度切换，承受一定的径向负载与启停冲击，如果轴与舵机本体的固定仅靠出厂默认的过盈配合，在长时间交变载荷作用下很容易出现轴移位、输出角度偏差的问题，严重时甚至会出现轴脱出导致机构卡滞。

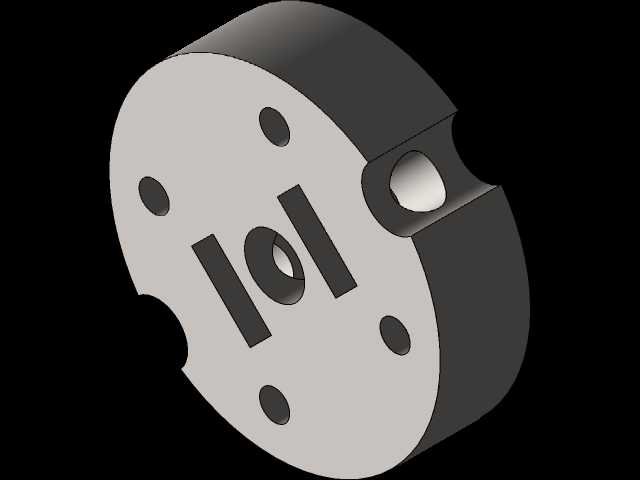

　　这款结构的设计思路完全从现场装配与实际工况出发，没有做多余的冗余结构，整体围绕轴的定位、锁紧、限位三个核心需求展开。首先在舵机前端的输出端盖上，设计了对应轴穿入的定位孔，孔位与舵机内部输出齿的同轴度公差控制在0.02mm以内，避免轴装入后出现偏心导致的转动卡滞、运转抖动问题。轴件本身采用阶梯轴设计，穿入舵机内部的一端做了扁位结构，与舵机内部的输出齿轮槽型完全匹配，能够有效传递扭矩，避免轴与齿轮之间出现相对转动；伸出端的轴径根据常规舵机摇臂、连杆的安装孔径做了适配，表面粗糙度控制在Ra1.6，既保证连接件装入时的顺畅度，又不会因为间隙过大导致连接晃量。

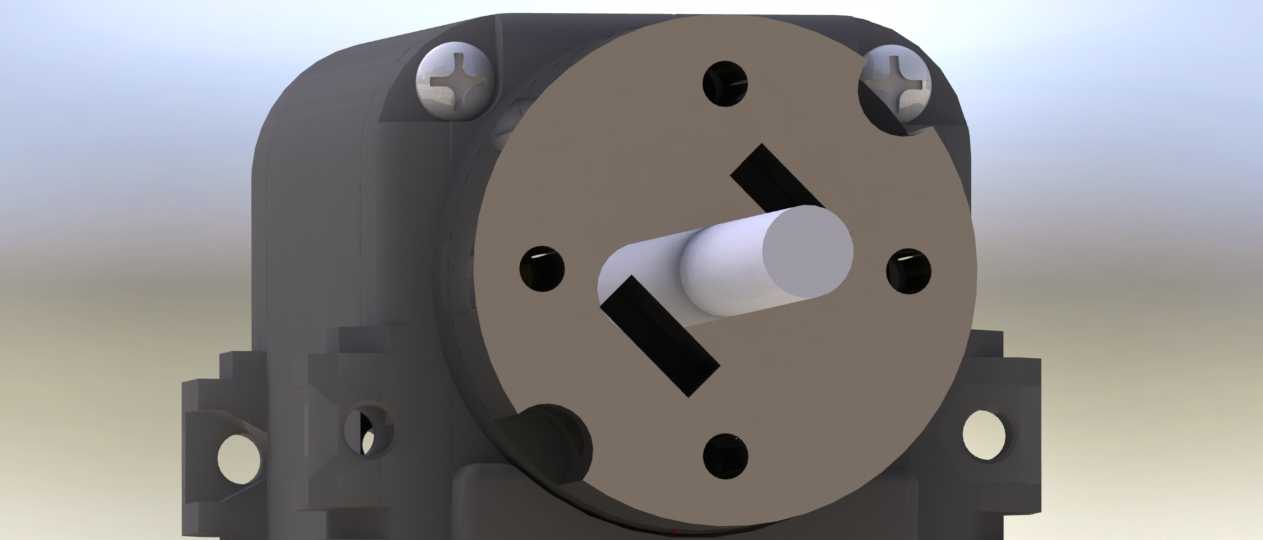

　　固定方式上采用了侧面螺钉锁紧的方案，在舵机前端盖的侧面对应轴装入后的扁位位置，设计了螺纹孔，锁紧螺钉拧入后端面直接顶在轴的扁位面上，相比传统的径向顶丝顶在光轴面上的固定方式，扁位结构能够提供更大的接触受力面，锁紧后不会因为轴的转动导致顶丝松脱，同时也避免了顶丝在光轴表面压出凹痕影响后续轴的拆装。整个结构的安装边界完全兼容AX-12舵机的原厂安装尺寸，舵机本体侧面的安装槽位、底部的固定孔位都没有做改动，替换使用时不需要重新设计安装支架，直接替换原有舵机输出端结构即可，能够大幅降低现有设备的改造成本。

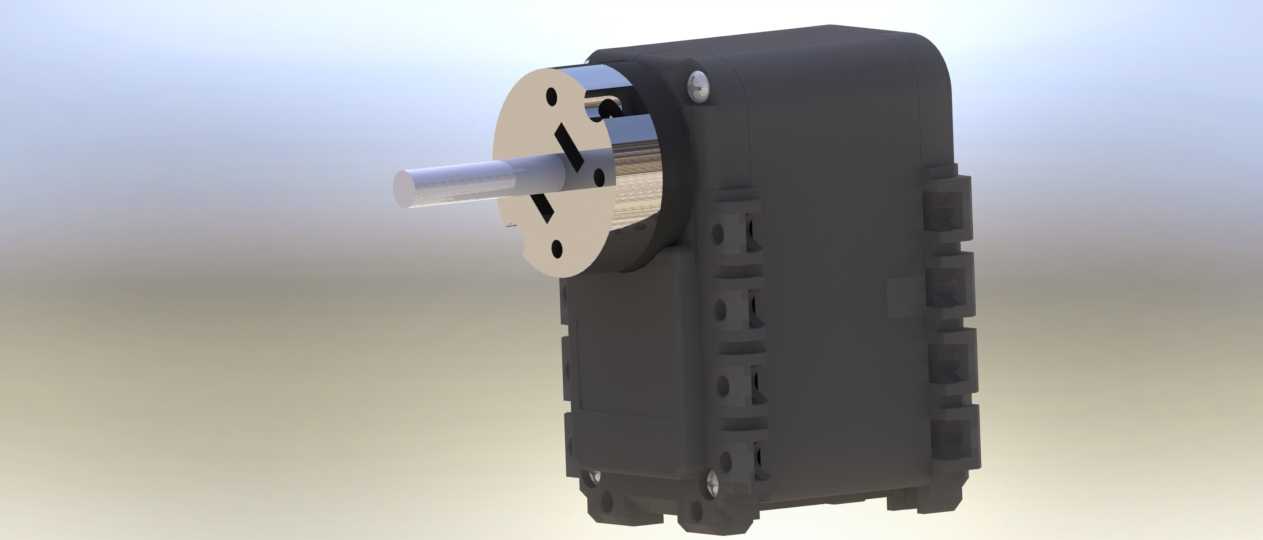

　　从外形尺寸来看，整个结构在原有舵机的基础上，前端伸出的轴段长度控制在12mm，既满足常规摇臂、连杆的安装深度需求，又不会因为轴伸过长导致悬臂负载过大，增大舵机内部齿轮的受力。前端盖的外径与舵机本体外壳外径保持一致，没有额外的突出结构，在多舵机紧密排布的关节结构中，不会出现相邻舵机的结构干涉问题，非常适合紧凑空间内的多自由度机构排布。

　　在实际装配逻辑上，这套结构的装配顺序非常清晰，先将轴从前端盖的定位孔穿入舵机内部，对准内部输出齿轮的槽位推到位，确认轴的扁位对准侧面的螺纹孔位置后，将锁紧螺钉拧入至规定扭矩，即可完成轴的固定，整个装配过程不需要专用工装，普通内六角扳手即可完成操作，后期维护拆装也十分方便。针对不同的负载场景，还可以根据实际传递扭矩的大小，更换不同长度的锁紧螺钉，或者在轴的扁位处增加防滑垫片，进一步提升锁紧可靠性，结构本身预留了足够的调整空间，不需要修改主体结构即可适配多种工况需求。

　　从受力角度分析，轴装入后，轴向的窜动被前端盖的定位台阶与内部齿轮的端面共同限制，径向的受力通过轴与定位孔的配合面承担，扭矩传递则依靠轴端扁位与齿轮槽、锁紧螺钉与扁位的摩擦力共同承担，整个受力路径清晰，没有应力集中的薄弱环节，在额定扭矩范围内工作时，不会出现结构失效的问题。相比市面上常见的舵机轴改装结构，这款设计没有采用额外的轴套、抱紧环等多余零件，零件数量少，加工难度低，轴件采用常规的易切削钢即可加工，前端盖可以直接沿用原厂舵机的端盖做二次孔位加工，制造成本非常低，适合小批量设备改装以及批量产品的结构优化使用。
