微型爬梯救援机器人结构设计方案

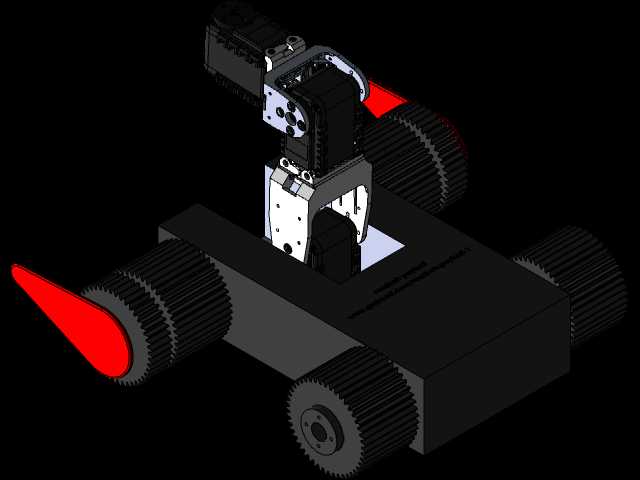

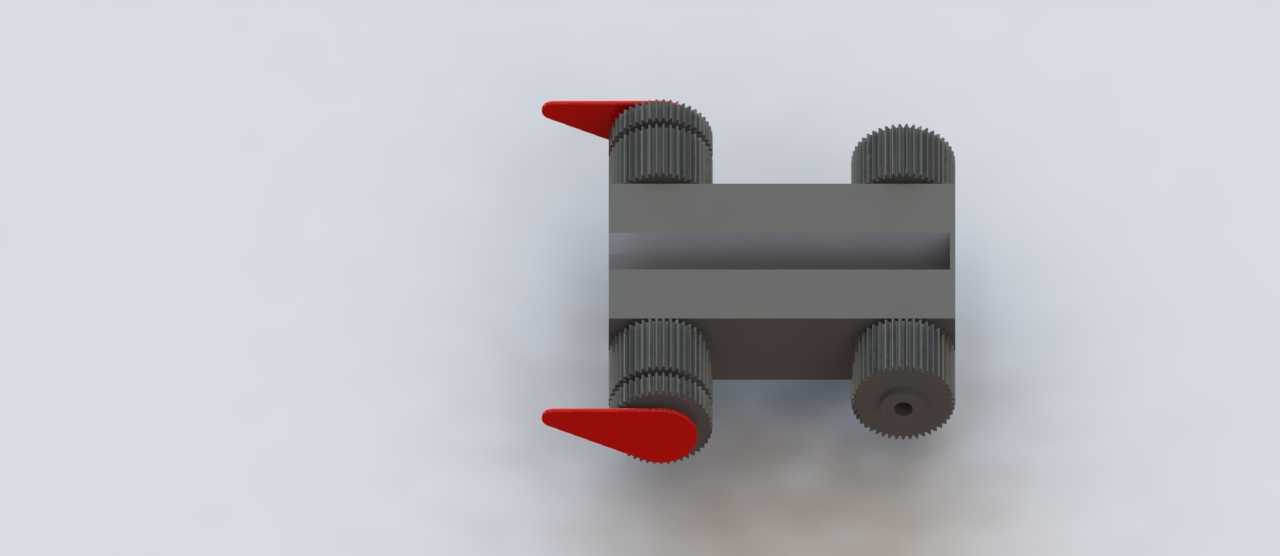

　　这款微型救援机器人的设计初衷，是面向狭窄空间救援场景的作业需求，在坍塌建筑缝隙、狭小管道、灾后废墟通道等常规救援设备无法进入的区域，完成探测、轻量抓取、路径探查等核心作业任务。不同于常规地面移动机器人，该设备针对灾后非结构化地形做了专项适配，两套脚蹼式移动机构配合滑轮传动结构，可实现台阶攀爬、障碍跨越、坡面行进等动作，能够在倾斜角度不超过35度的硬质废墟表面稳定移动，适配常见的民用建筑楼梯台阶高度范围，在10-18厘米的台阶高度下可完成连续爬行动作，不会出现卡滞、侧翻等问题。

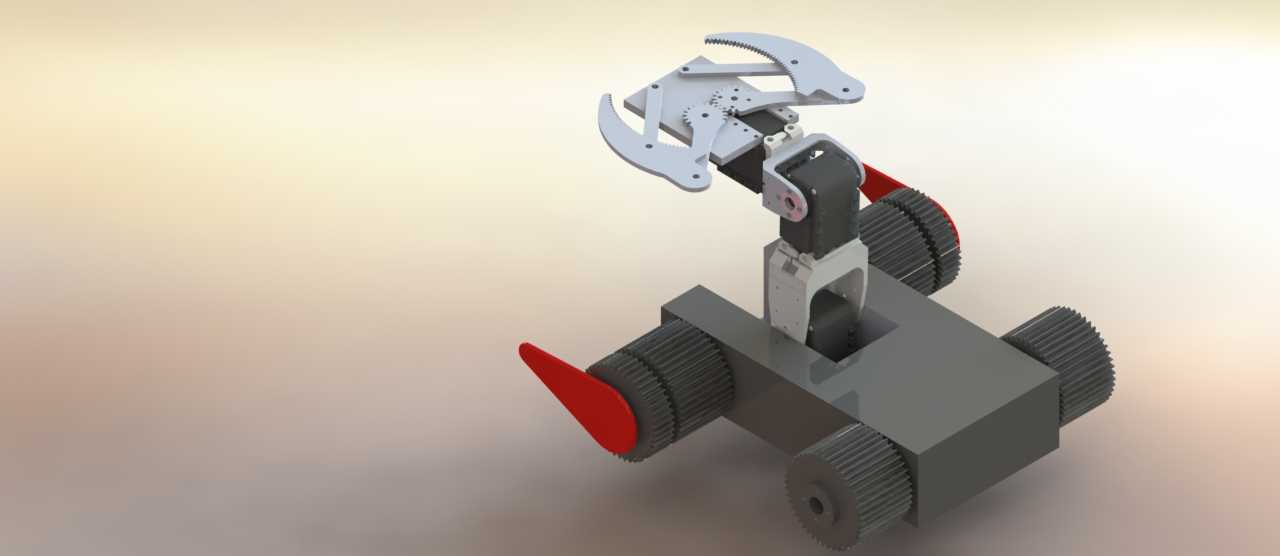

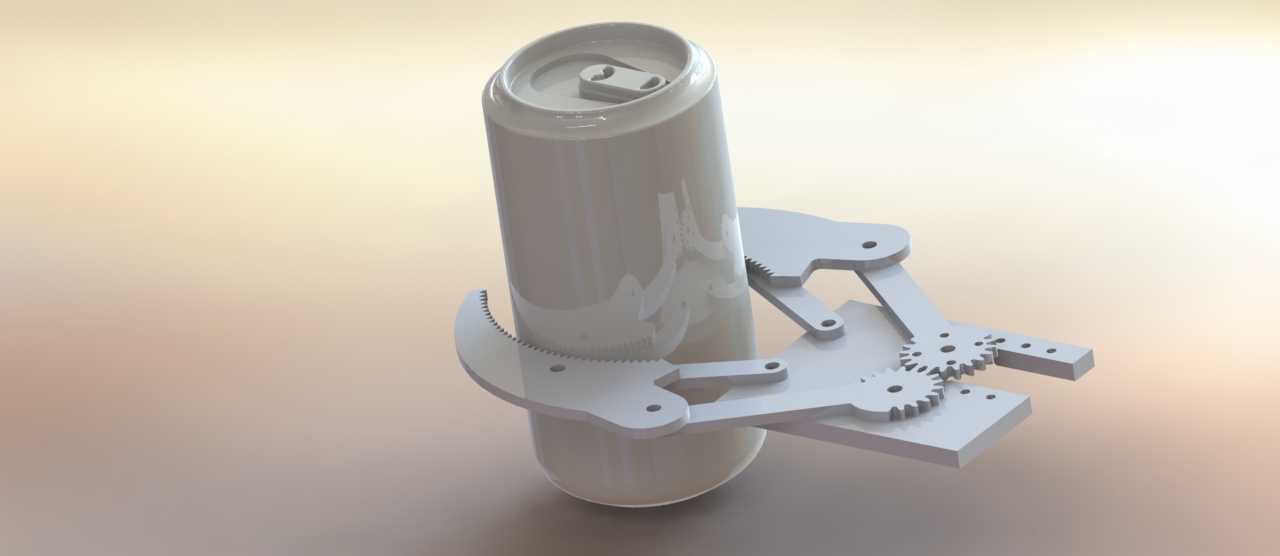

　　从功能配置来看，设备搭载3个Dynamixel AX-12数字舵机作为抓具的动力源，三爪式夹持机构可实现最大30毫米的开合行程，夹持力可覆盖0.5-2kg的轻量物件抓取需求，能够完成拾取被困人员周边的小型障碍物、传递微型通讯设备、拖拽轻质遮挡物等作业动作。抓具的安装位置位于设备前端上部，作业时可通过舵机联动实现俯仰角度调节，调节范围覆盖水平向下30度至水平向上45度，无需调整整机位置即可完成前方扇形区域内的抓取作业，减少狭窄空间内的整机移动频次，降低二次坍塌的触发风险。

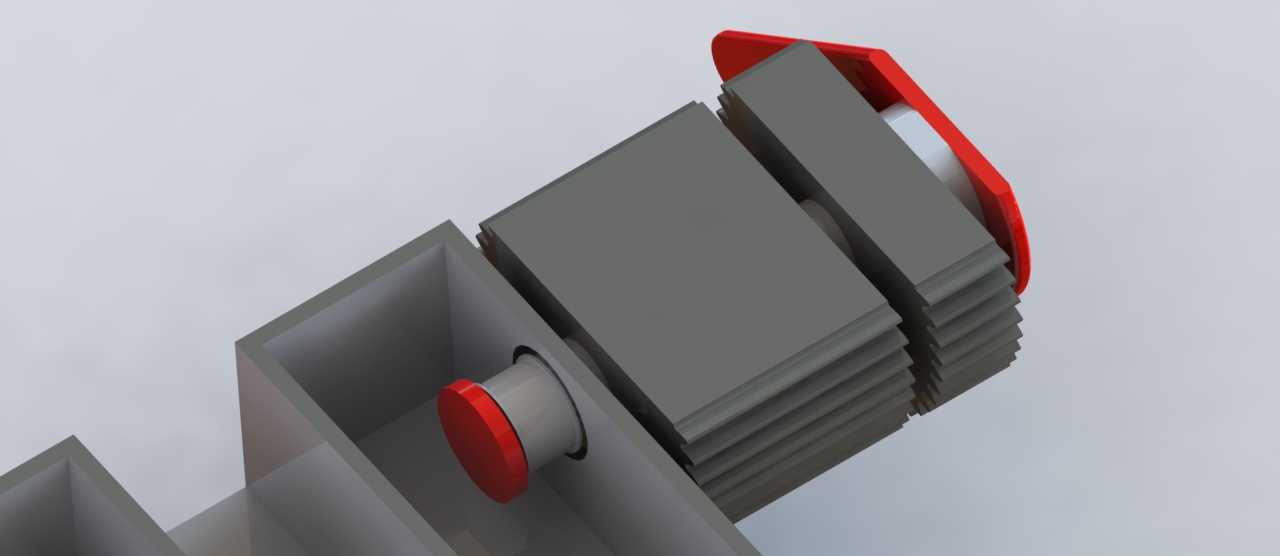

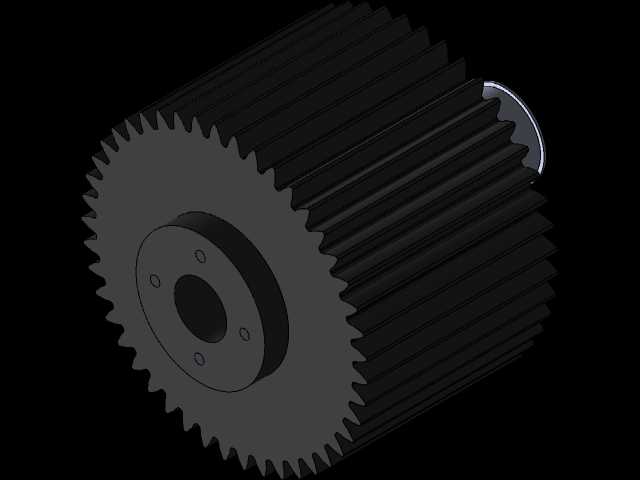

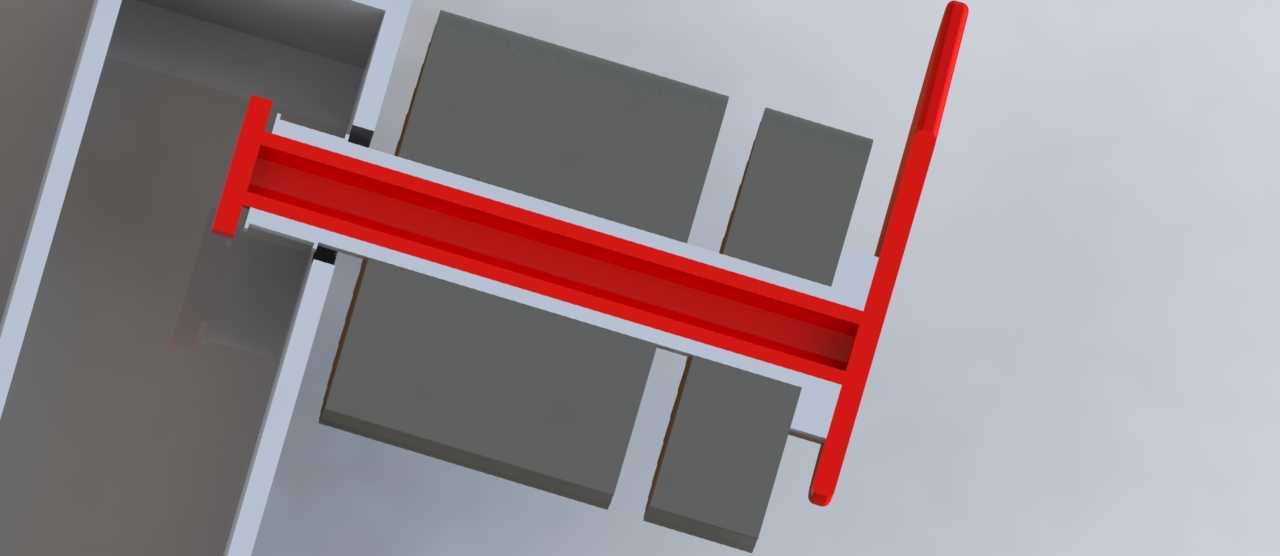

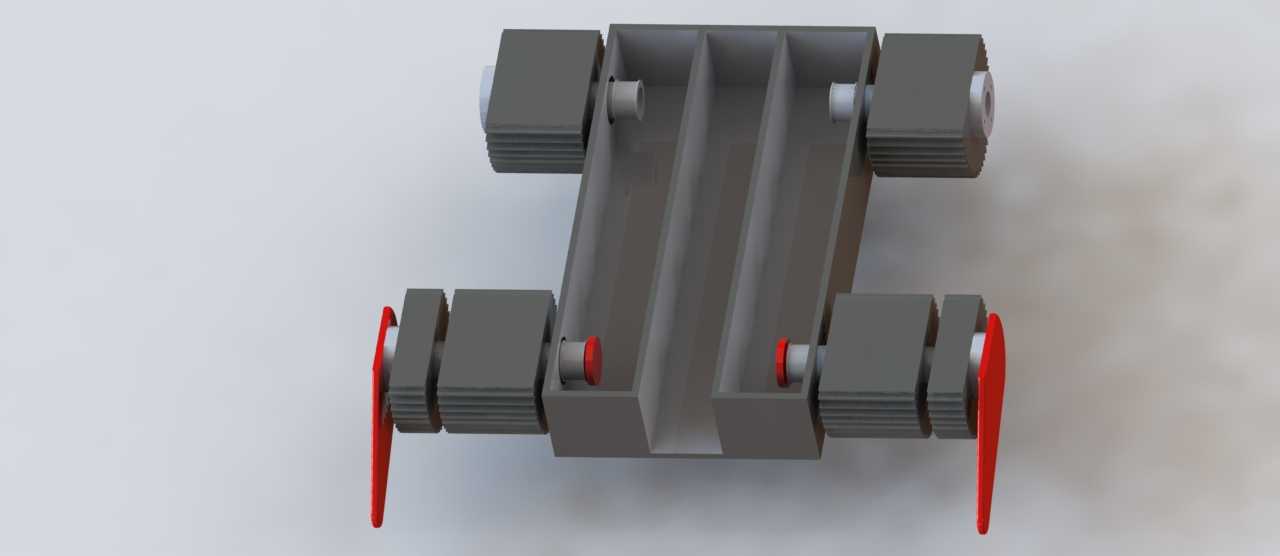

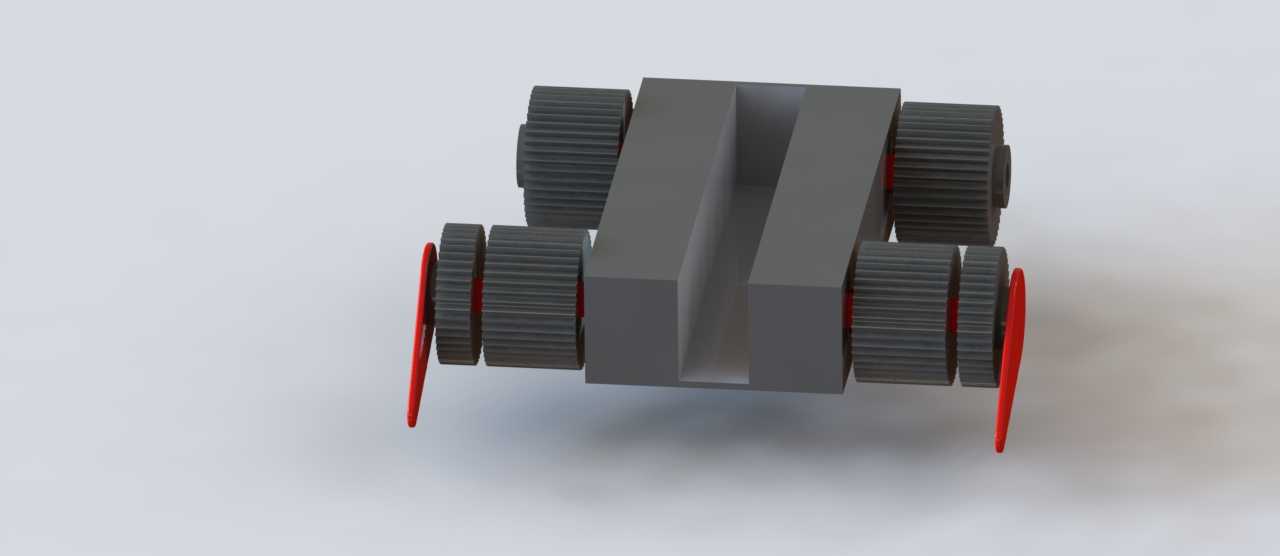

　　设计过程中优先控制了整机的外形尺寸，整体长宽高控制在200150120毫米范围内，可顺利进入宽度不小于180毫米的狭窄缝隙，整机外壳采用轻质硬质板材拼接结构，所有外露结构件均做了圆角处理，避免在废墟缝隙行进时被钢筋、碎块等尖锐障碍物勾挂。移动机构的脚蹼部件采用高摩擦系数的耐磨材质，接触表面做了锯齿状防滑纹理，在碎石、瓷砖、混凝土等不同材质的表面都能提供足够的行进附着力，滑轮传动结构布置在设备两侧中部，将动力传递至前后脚蹼机构，传动路径短，动力损耗低，同时传动部件全部内置在机身侧板内侧，不会被外部杂物侵入造成传动卡滞。

　　安装边界方面，整机的核心部件安装均采用模块化设计，舵机、传动滑轮、脚蹼部件都可单独拆卸更换，单个部件的固定螺丝不超过4颗，在现场作业出现部件损坏时，可快速完成备件替换，无需拆解整机结构。机身内部预留了标准的传感器安装位，可根据作业需求加装红外摄像头、气体传感器、温度传感器等探测模块，安装孔位采用通用的M3螺丝孔，孔距适配主流的微型传感器模组尺寸，无需二次打孔改造即可完成拓展配件的安装。机身顶部预留了通讯天线的穿出位置，可搭配无线传输模块实现远程操控，操控信号的传输距离可覆盖常规废墟救援的作业半径，满足一线救援人员的远程操作需求。

　　从结构可靠性角度来看，所有活动连接部位都预留了足够的运动间隙，在环境温度-10到50摄氏度的范围内，不会因为材料热胀冷缩出现运动卡滞，机身侧板的厚度经过受力校核，在承受不超过5kg的顶部落物冲击时，不会出现变形损坏内部核心部件。抓具的爪部边缘做了加厚处理，在夹持硬质物件时不会出现爪部弯折变形，滑轮传动部位的配合公差控制在0.1毫米以内，既保证传动顺畅，又不会出现过大的间隙导致传动精度下降。整机的重心布置在机身几何中心偏下位置，在爬梯、越障过程中重心始终落在支撑面范围内，最大可适应20度的侧向倾斜坡面，不会发生侧翻。

　　不同于大型救援设备的大载荷、大范围作业定位，这款微型设备的核心优势就是小体积、高通过性，能够填补大型救援装备无法覆盖的狭窄作业区域空白，在灾后救援的初期探查阶段，可快速进入废墟缝隙确认被困人员位置，减少救援人员进入未知危险区域的频次，降低救援过程中的人员伤亡风险。同时该结构也可经过简单改造，适配工业管道巡检、狭小设备内部检修等民用场景，通过更换不同的末端执行机构，即可完成管道内壁检测、设备内部异物拾取等作业任务，具备较高的结构拓展性。
