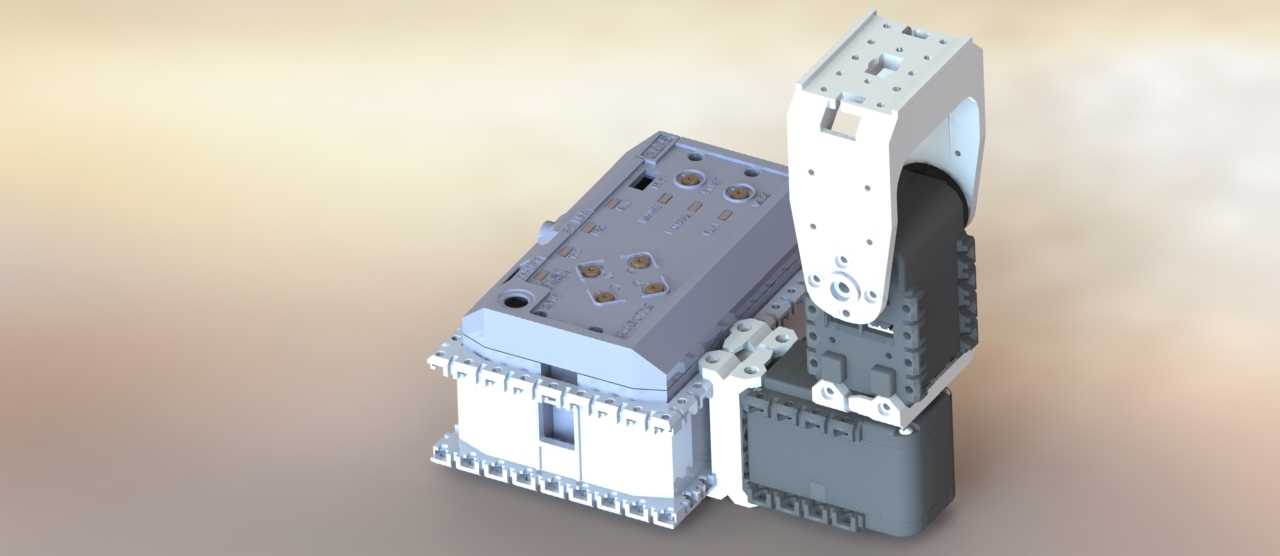

双倍体平移倾斜执行模组结构设计

　　在工业自动化产线的工位衔接、工件姿态调整场景中，这类双倍体结构的平移倾斜执行模组，主要承担双工位同步位移与角度偏转的作业需求，区别于单轴平移或单自由度翻转机构，其双倍体布局可同时承载两组工装夹具，在单次动作循环内完成两个工位的同步姿态切换，大幅压缩工位等待节拍，常见于3C电子零部件装配、小型五金件检测分拣、精密组件涂胶贴合等需要双工位并行作业的工序段。从实际作业逻辑来看，该模组的平移行程覆盖常规工位间的输送距离，倾斜角度范围适配工件上下料、视觉检测对焦、加工避让等常见姿态需求，执行动作时两组承载位的运动轨迹保持严格同步，避免双工位作业出现位置偏差导致的工件磕碰或加工错位。设计阶段优先考虑了安装空间的适配性，整体采用立式集成布局，

　　驱动组件与传动结构内嵌于主体框架内部，没有外凸的管线或突兀的结构件，可直接嵌入现有产线的工位机架安装位，不需要额外拓展安装支架，安装基准面设置在模组底部与侧部两个方向，适配正装、侧装两种常见的产线安装方式，安装孔位采用标准化间距设计，可兼容多数通用型材机架的安装孔距，减少现场安装的二次加工工作量。结构细节上，平移导向部分采用高精度线性导向副，承载负载时的运行直线度控制在工业级作业允许的公差范围内，倾斜铰接部位采用高刚性回转支撑结构，承受偏载力矩时不会出现明显的结构形变，保证长期运行后的姿态精度保持性。双倍体的两个承载位采用独立的快装接口设计，可根据不同工件的工装需求快速更换适配夹具，不需要拆解模组主体结构，

　　切换工装的时间控制在产线换型允许的时长范围内。传动链路的设计做了防护处理，所有运动副的配合部位都设置了防尘挡屑结构，适配车间内存在少量粉尘、切屑的作业环境，避免杂物进入传动间隙导致的卡滞或磨损加剧。从运动逻辑设计来看，平移与倾斜两个自由度的动作可独立控制也可联动运行，根据不同工序的作业需求，可单独执行平移换位、单独执行角度倾斜，也可在平移过程中同步完成倾斜动作，匹配不同的作业节拍要求，比如在工件从待料位移动到加工位的过程中同步完成角度偏转，到位后即可直接进入加工作业，不需要额外等待姿态调整的时间。结构的受力设计做了针对性优化，双倍体承载位的负载作用力通过框架结构直接传导到安装基准面，驱动组件只承受运动传递的作用力，

　　不额外承担负载弯矩，有效延长驱动部件的使用寿命，降低长期运行的维护频次。走线部位预留了标准化的管线通道，动力线、信号线可从模组内部的走线槽排布，不会随机构运动出现管线拖拽、弯折磨损的问题，适配工厂长期连续运行的使用要求。
