大疆F450F550四旋翼无人机机臂结构

　　多旋翼无人机的机臂作为连接中心机架与动力单元的核心承载构件，其结构设计直接决定整机的飞行稳定性、载荷冗余度与抗冲击表现，针对F450、F550这类轴距适配的四旋翼平台设计的镂空式机臂，首先要平衡轻量化与结构刚性的矛盾——这类消费级与入门级行业应用无人机，常被用于航拍测绘、农田小范围植保巡查、低空教学实训等场景，机臂既要承受电机运转产生的持续振动，还要应对起降阶段的侧向冲击、飞行过程中的气流扰动载荷，同时还要尽可能降低自身重量来提升有效载荷与续航表现。

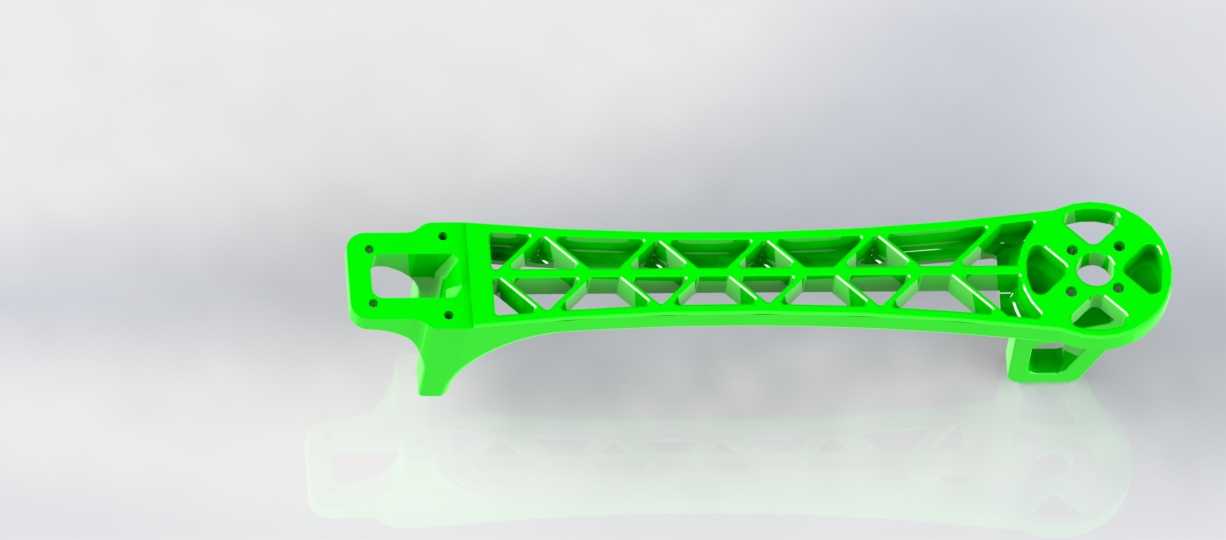

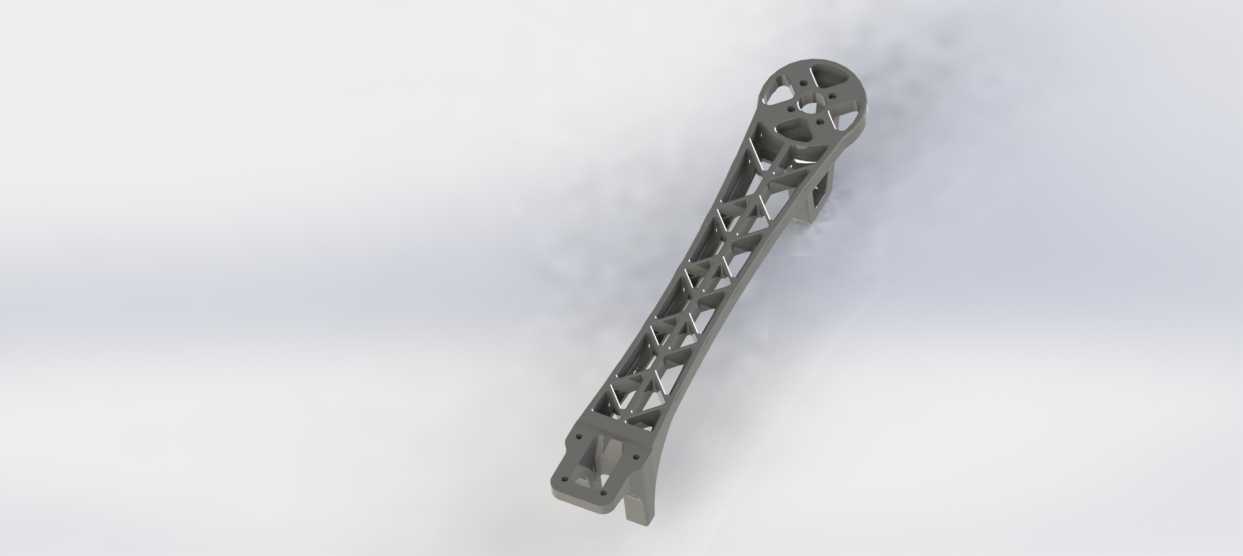

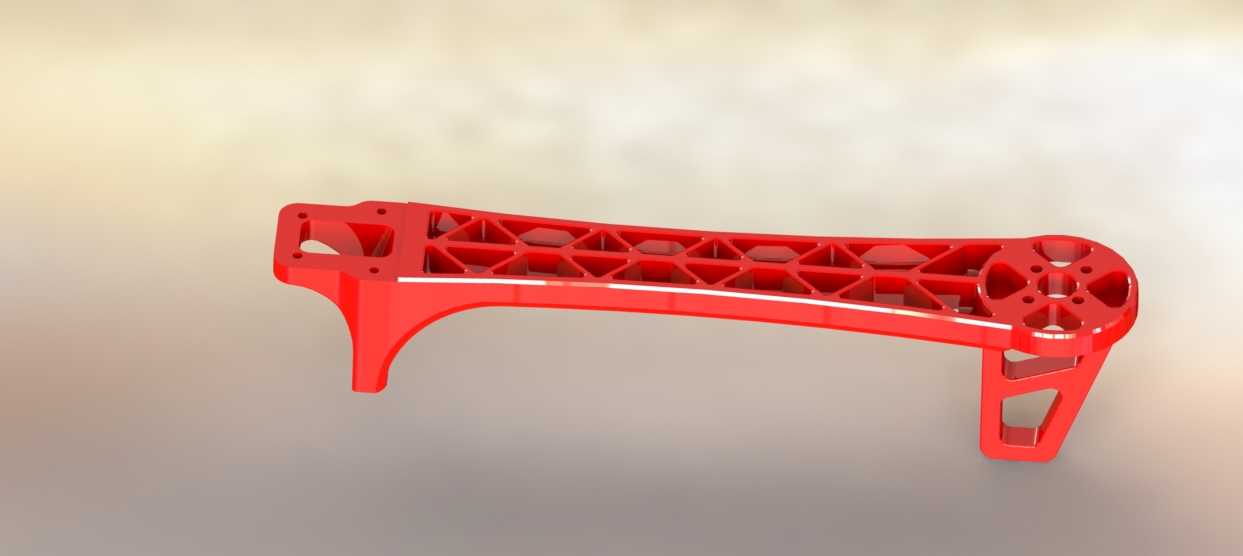

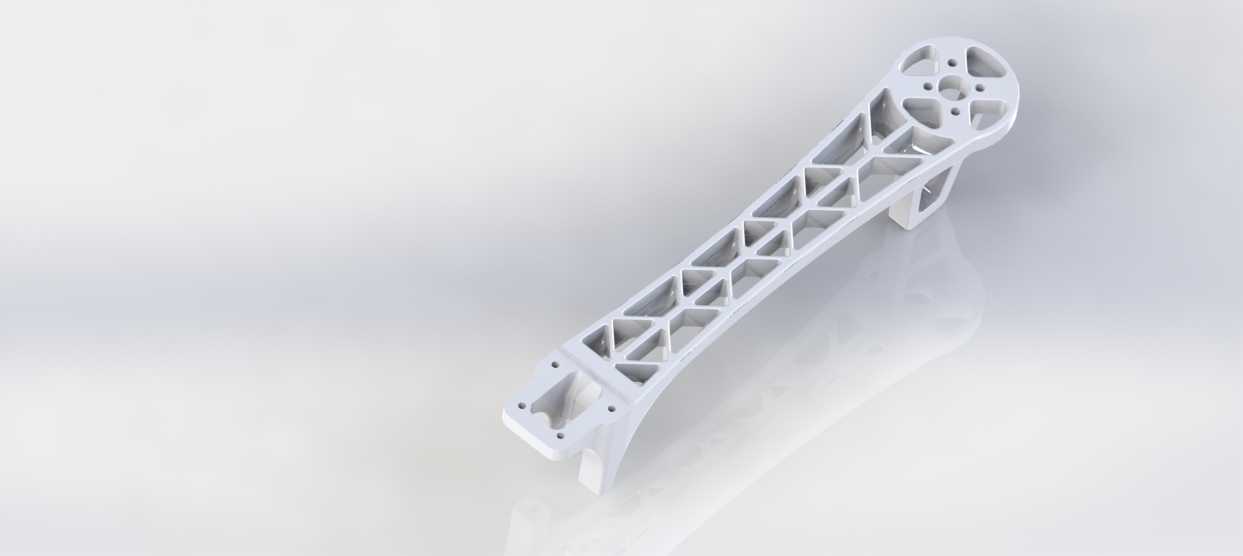

　　从结构设计逻辑来看，该机臂采用了一体化桁架镂空构型，沿臂身长度方向布置连续的三角格构加强筋，这种结构形式借鉴了航空航天领域的轻量化承载设计思路，三角结构的固有稳定性可以在大幅削减实体材料用量的前提下，保证臂身沿长度方向的抗弯、抗扭截面模量，避免飞行过程中机臂出现谐振抖动，影响飞控传感器的采样精度与云台成像效果。臂身两端分别设置了中心机架连接端与电机安装端，靠近中心板的连接端预留了对应孔位，可直接适配F450、F550机架的中心板安装孔距，不需要额外加工转接件，安装时通过标准紧固件即可完成锁紧，连接端的局部做了加厚处理，用来分散机架与机臂连接位置的应力集中，避免硬着陆时连接位出现断裂。

　　电机安装端的结构设计充分考虑了动力单元的安装兼容性，端面上预留的电机安装孔位适配22系列、23系列常用无刷电机的安装孔距，同时预留了电调走线的避让空间，机臂内部的镂空腔体可以直接穿过电机与电调的连接线材，避免线材外露在飞行过程中被气流吹动产生晃动，或是被桨叶剐蹭造成安全隐患。臂身的截面采用渐变设计，从中心连接端到电机安装端截面尺寸逐步收窄，这种变截面设计既符合悬臂梁的载荷分布规律——靠近固定端的位置弯矩更大，需要更高的截面刚性，远端载荷更小可以适当缩减截面尺寸进一步减重，同时也能优化臂身的气动外形，降低飞行过程中的空气阻力。

　　在安装边界方面，该机臂的长度适配F450机架450mm、F550机架550mm的标准轴距要求，安装后机臂末端电机的轴线与中心板几何中心的距离刚好匹配对应轴距下的桨叶尺寸，不会出现相邻机臂桨叶打桨的问题，机臂的安装面与中心板平面保持平行，能够保证电机安装后推力方向垂直于机架水平面，避免推力出现水平分量导致整机飞行时出现偏移、耗电增加的问题。臂身的镂空结构同时兼顾了散热需求，电调工作时产生的热量可以通过镂空的格构空间快速流通散发，避免长时间大油门飞行时电调积热触发过热保护。

　　从实际使用场景的适配性来看，这种结构的机臂除了适配常规的航拍作业，在搭载小型抛投装置、迷你测绘模块的场景下，桁架结构的抗扭表现能够抵消载荷偏心带来的附加力矩，避免机臂出现长期形变。针对新手操作容易出现的炸机冲击，格构结构在受到超过阈值的冲击时，会通过局部筋位的形变吸收冲击能量，避免冲击力直接传递到中心板损坏飞控、电池等核心部件，同时一体化的成型结构也方便损坏后快速更换，不需要复杂的调校步骤，替换后只要保证机臂安装到位、电机水平度符合要求，即可快速恢复飞行状态。设计过程中还充分考虑了耗材的通用性，机臂整体的安装尺寸完全匹配同规格原厂机臂的安装边界，用户替换时不需要调整机架上的其他部件位置，也不需要修改线材长度，直接拆装即可完成维护，大幅降低了日常使用的维护成本与操作门槛。
