小型机器人用辐条式轮盘结构设计

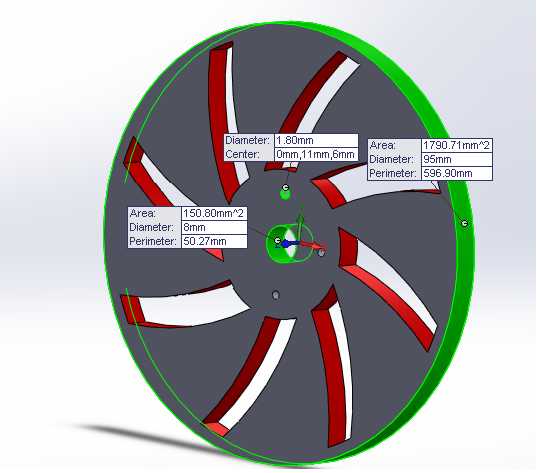

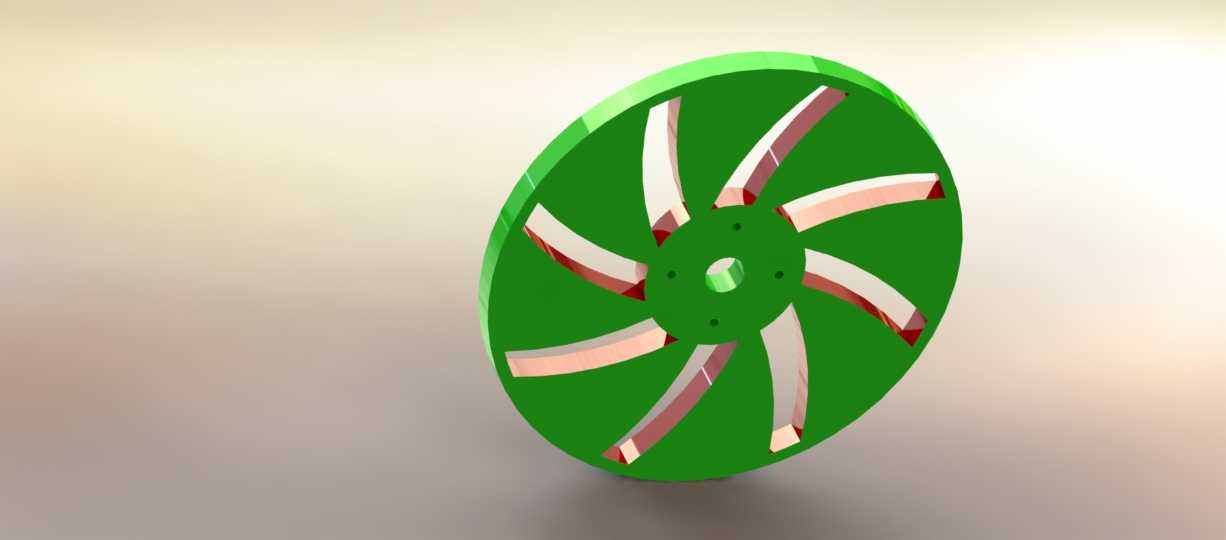

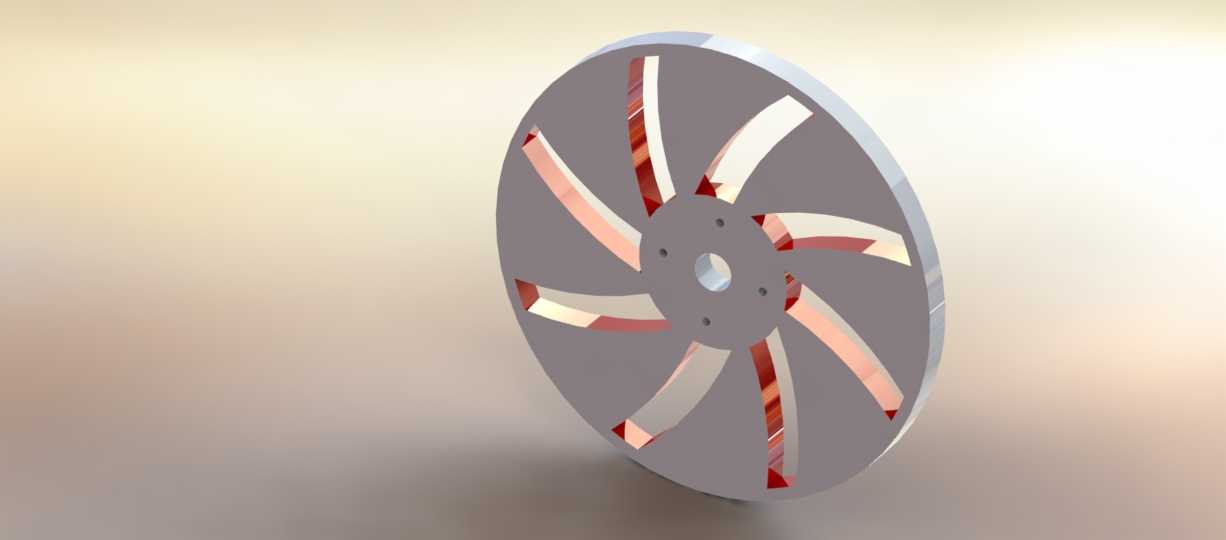

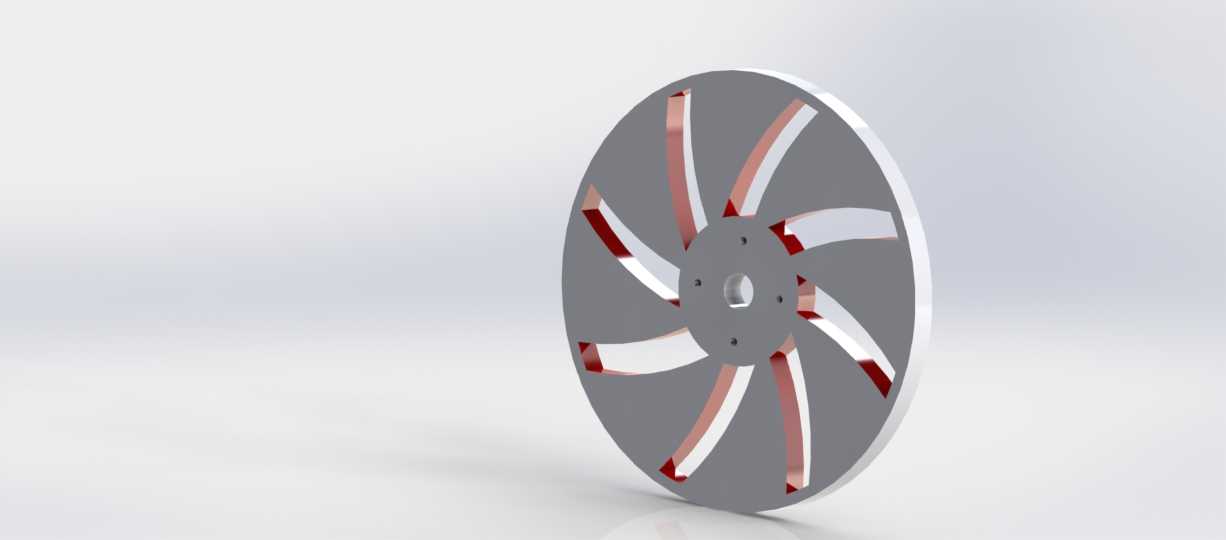

　　该轮状构件为小型行走类机器人配套的行走轮部件，整体采用辐条式轮盘结构，区别于传统实心轮的厚重设计，在保证结构强度的前提下大幅降低了自身重量，适配小型机器人对负载自重比的严苛要求。从安装边界来看，构件内孔直径为8mm，可直接适配市面常见的小型直流减速电机输出轴，无需额外加装轴套转接，降低装配环节的零件数量与累计公差；外轮廓直径为95mm，轮缘厚度均匀，辐条沿轮盘中心呈放射状均匀分布，共设置8根变截面辐条连接中心轮毂与外缘轮圈，每根辐条的截面从轮毂端向轮圈端逐渐收窄，既保证了扭矩传递过程中的结构刚度，又避免了材料冗余带来的重量增加。中心轮毂位置预留了4个均匀分布的安装孔，可通过紧定螺钉或微型螺栓与电机输出轴端的安装法兰固定，

　　防止行走过程中轮盘与电机轴出现相对滑动，保证动力传递的可靠性。在实际应用场景中，这类轮盘多用于桌面级小型巡检机器人、教育类竞赛机器人或者微型仓储搬运机器人的行走机构，这类设备通常自重不超过5kg，行走速度在0.5-1.2m/s区间，对行走轮的转动惯量要求较高，辐条式结构相比同尺寸实心轮可降低约40%的转动惯量，能有效减少电机启动与制动时的扭矩损耗，提升机器人行走的响应速度。设计过程中需要重点考量辐条与轮毂、轮圈的衔接位置应力集中问题，所有衔接处均采用圆角过渡处理，避免机器人越障或者受到侧向冲击力时出现结构断裂；轮缘位置做了等宽的平整接触面设计，可直接外包橡胶防滑胎面，无需额外加工胎面安装槽，简化后续装配工序。从装配兼容性角度，

　　8mm的内孔尺寸匹配多数370、520系列小型减速电机的标准输出轴径，安装孔的分布圆直径与常规微型电机法兰的安装孔位完全对齐，设计人员在做机器人整机结构布局时，可直接将该轮盘作为标准行走轮选用，无需重新设计轮系结构，缩短整机研发周期。辐条的排布角度经过力学仿真优化，在承受垂直方向10kg静载荷的情况下，最大变形量不超过0.2mm，完全满足小型机器人的承载需求，同时镂空的辐条间隙也可作为行走过程中的散热通道，带动轮盘附近的空气流动，降低长时间行走时电机端的积热问题。轮盘整体采用对称式结构设计，无偏向性结构特征，左右轮可通用，减少备件种类，降低后期维护成本。在做三维建模过程中，需要严格控制内孔的尺寸公差，保证与电机轴的配合间隙在0.

　　02-0.05mm之间，既方便装配，又不会出现轴孔晃动的问题；轮缘的圆度公差控制在0.1mm以内，避免行走过程中出现轮面跳动导致的机器人行走偏移、震动等问题。这类辐条式轮盘相比传统的板式轮，在同等重量下抗扭刚度提升30%以上，尤其适合对重量敏感的小型移动机器人场景，在教育机器人竞赛、小型室内巡检、桌面演示机器人等领域都有广泛的适配空间，设计时无需额外做轻量化修改，可直接通过3D打印或者注塑工艺完成批量加工，加工过程中脱模角度统一设置为1.5度，保证成型后的零件精度与表面质量。
