铣削加工用侧装式压紧夹紧模块结构

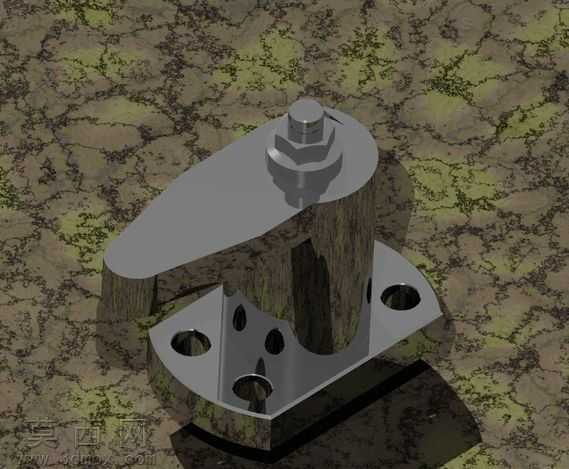

本模型为铣削加工场景配套使用的侧装式夹紧模块，整体采用三维参数化建模方式完成，建模过程中严格遵循机械加工工装的设计规范，对每一处结构尺寸都做了公差适配的预留设计，确保模型可直接对接生产加工的尺寸校验需求。模型渲染阶段采用金属材质质感表现，主体构件赋予哑光合金钢材质，表面添加细微的切削纹理与氧化质感，顶部锁紧螺母做了倒角高光处理，底座安装孔做了沉孔结构的光影强化，背景搭配带有自然纹理的石质台面，通过柔和的侧方打光突出构件的轮廓层次与结构立体感，清晰展现各部件的装配关系。从结构设计来看，该夹紧模块分为固定底座与摆动压臂两个核心部分，底座采用带安装孔的异形法兰结构，三个沉头安装孔呈三角分布，可通过螺栓将整个模块稳固锁付在机床工作台面，底座上方设置带开槽的立式支撑座，为压臂提供摆动支点；压臂采用偏心压紧的结构原理，前端为圆弧过渡的压接面，可增大与工件的接触面积避免压伤工件表面，压臂与支撑座通过销轴连接，顶部配置六角锁紧螺母，通过旋紧螺母带动压臂绕支点下压，实现对工件的快速锁紧，松开螺母即可抬起压臂完成工件拆卸，整体结构无冗余部件，操作行程短、锁紧力充足。设计思路上围绕铣削加工的实际工况展开，针对小型工件侧面固定的需求，摒弃了传统平口钳占用空间大、装夹范围受限的问题，采用模块化侧装设计，可根据加工需求在工作台面灵活布置多个该模块，实现异形工件的多点同步压紧；结构上做了多处应力优化，压臂的受力部位做了加厚处理，支撑座的开槽位置做了圆角过渡避免应力集中，所有棱边都做了去毛刺倒角设计，既符合机械加工的安全规范，也能提升构件的使用寿命；模型装配过程中严格按照实际装配顺序添加同轴、重合等配合约束，各活动部件可实现真实的动作模拟，能够直观展示夹紧与松开的完整动作过程，可作为工装设计教学、机床配套夹具选型的参考模型使用。
