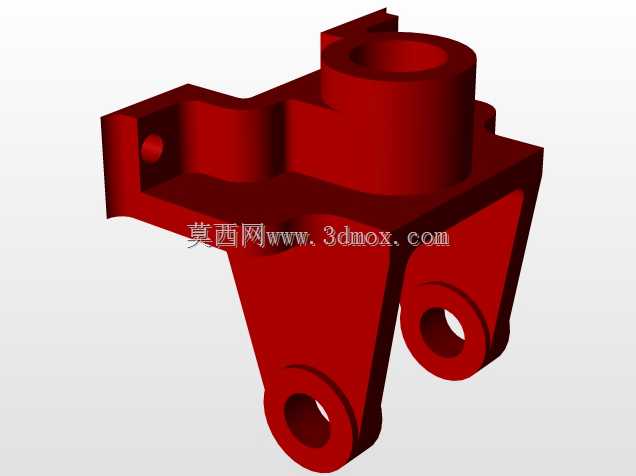

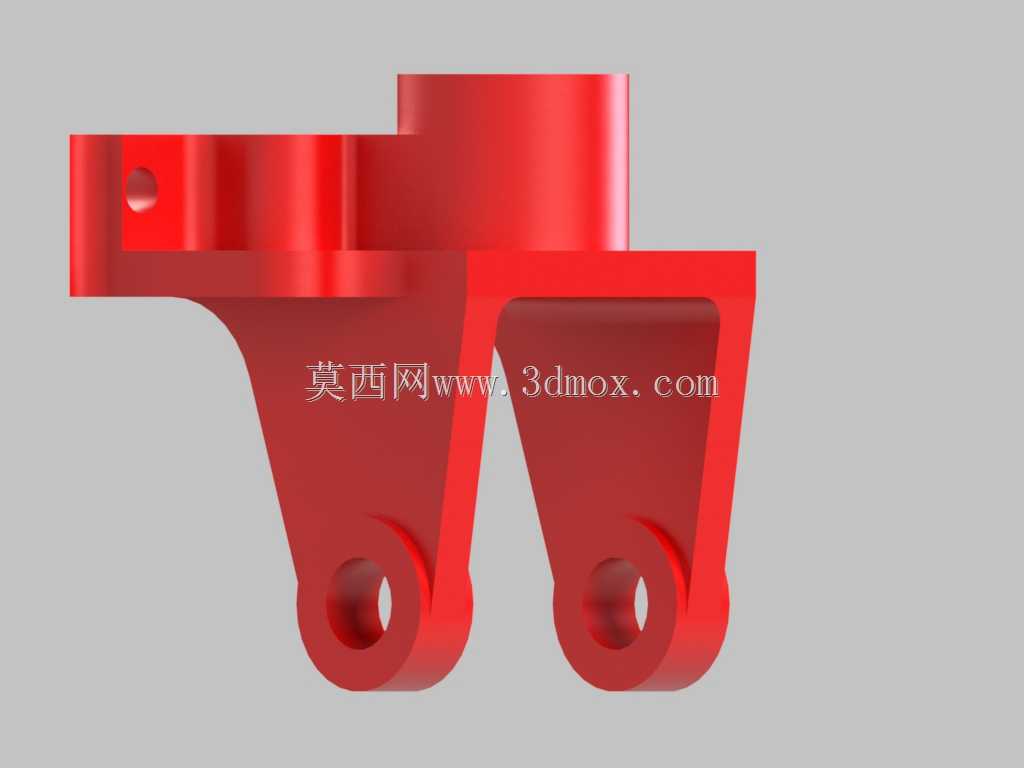

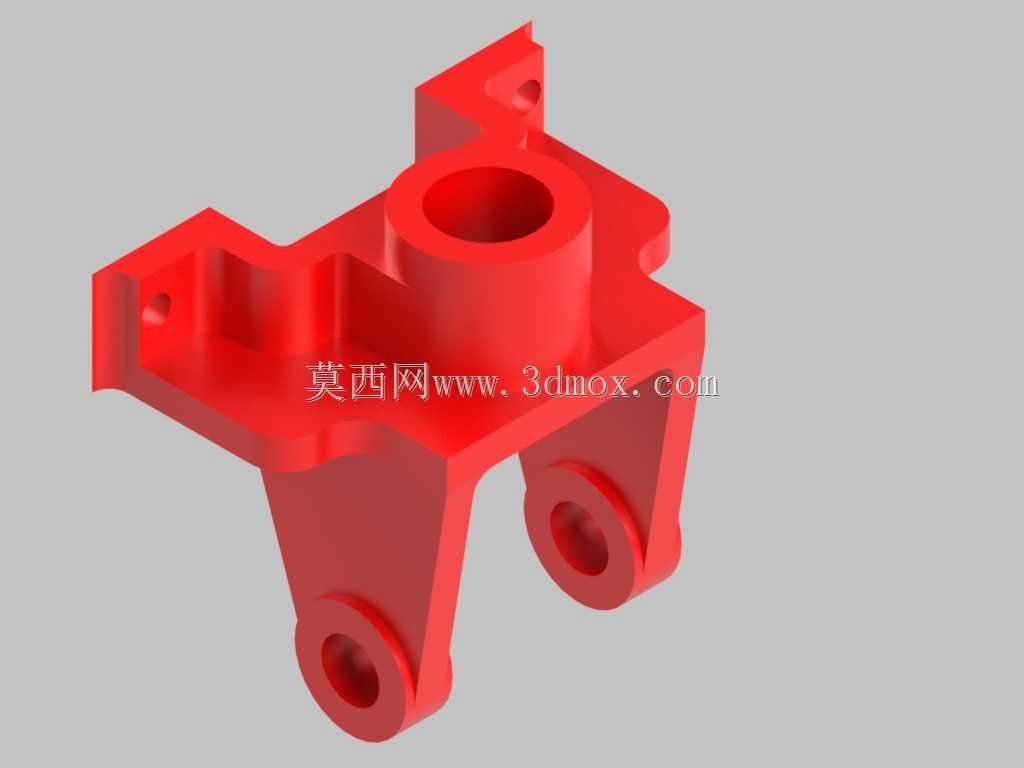

红色异形机械支撑连接座结构

　　该支撑连接座多用于中小型自动化输送线、工位工装夹具的末端执行机构衔接环节，也可作为小型包装设备、非标检测设备中动力输出端与执行端的过渡承载件，核心作用是实现不同方向轴系部件的位置固定，同时承担设备运行过程中产生的径向、轴向载荷传递，避免相邻部件因受力偏移出现同轴度超差问题。从结构设计逻辑来看，主体采用一体化铸造成型后做机加工精加工的工艺路线，上部设置的大直径通孔为轴套安装位，孔壁预留的加工余量可满足不同公差等级的衬套压装需求，孔位周边做了加厚凸台处理，可分散轴系转动时传递到座体的交变应力，避免长期运行出现孔位开裂变形。下部延伸出的两个带同轴孔的支耳，为铰接安装位，两个支耳的孔位同轴度公差控制在0.02mm以内，

　　可适配销轴类连接件实现座体与下方固定机架的铰接，预留的铰接间隙可抵消设备运行时产生的微小振动位移，避免刚性连接带来的应力集中。侧边延伸出的两个带安装孔的凸缘，为座体的辅助固定位，凸缘上的通孔可穿装内六角螺栓，将座体侧向锁定在相邻的设备立板上，与下部铰接位形成三点支撑结构，大幅提升整体连接刚性，即使在设备启停瞬间的冲击载荷下，也不会出现座体偏移晃动的问题。设计过程中针对安装边界做了多轮校核，上部轴孔的中心高度与下部铰接孔的中心距严格匹配对应工位的轴系布局要求，侧边凸缘的安装孔位间距适配常用的40系列铝型材安装孔距，无需额外做转接板即可直接安装固定，减少现场装配的加工工作量。所有转角位置均做了R2-R5的圆角过渡，

　　既避免铸造过程中出现应力集中导致的铸件缺陷，也能减少机加工过程中的刀具崩损问题，同时降低工作人员装配时被锐角划伤的风险。座体的壁厚根据不同位置的受力情况做了差异化设计，承载较大的轴孔周边壁厚达到8mm，支耳与主体衔接位置做了加强筋结构，筋板厚度为5mm，非承载区域的壁厚控制在4mm，在保证整体结构强度满足1.5倍额定载荷使用要求的前提下，尽可能降低零件自重，减少设备整体的负载。从实际使用场景来看，该类连接座在轻工自动化设备中应用频次较高，比如小型贴标设备的标头摆动机构、电子零件检测设备的探针升降导向机构、皮带输送机的张紧轮固定座等场景都能见到同结构零件的应用，相比标准型材拼接的连接座，一体化结构的连接刚性更好，

　　长期运行不会出现拼接位置松动移位的问题，且安装定位精度更高，可保证末端执行机构的重复定位精度稳定在允许公差范围内。设计时还考虑了维护便利性，上部轴孔的端面预留了足够的拆卸空间，当内部衬套出现磨损需要更换时，可直接使用拔销器将旧衬套顶出，无需拆卸整个座体，大幅缩短设备维护的停机时间。下部支耳的铰接孔端面也预留了润滑脂注油通道的安装位置，可加装黄油嘴定期对铰接销轴做润滑，避免长期无润滑运行出现销轴磨损、铰接卡滞的问题。
